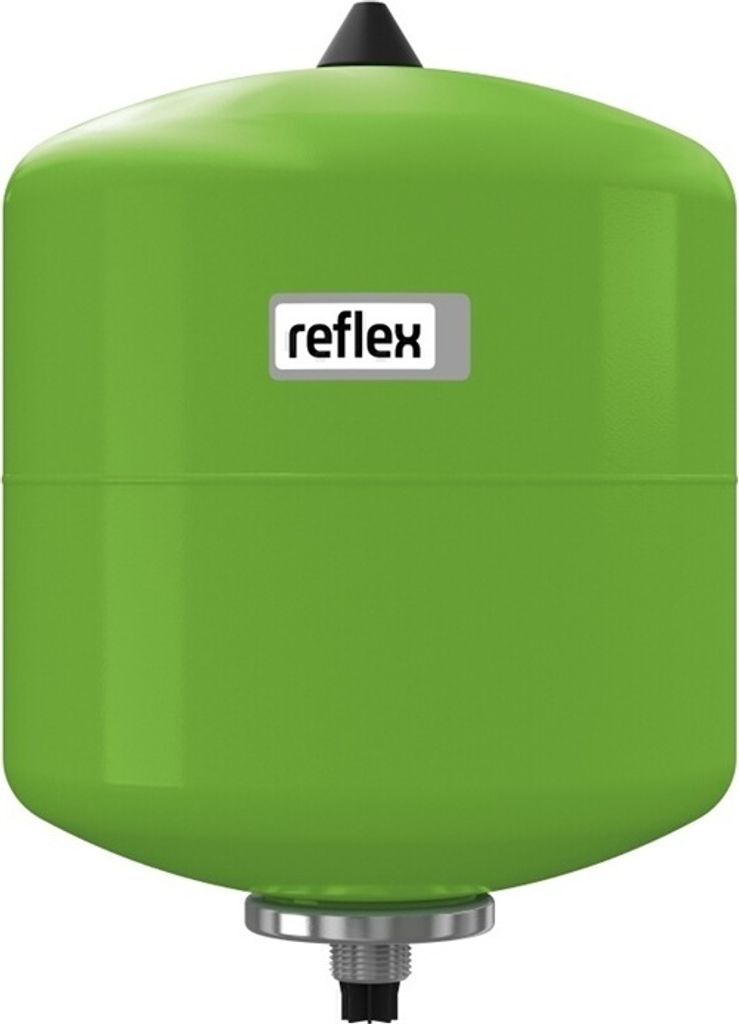

Reflex Ausdehnungsgefäß REFIX DD grün, 10 bar 8 l

Reflex Membran-Druckausdehnungsgefäß Refix DD 8, grün, 10 bar

• für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen
• mit Membran nach Elastomerleitlinie und W 270
• Außen- und Innenbeschichtung nach KTW-A
• geeignet ausschließlich für Kaltwasseranlagen
• die Durchströmung wird mittels High-Flow Durchströmungsstern und beiliegendem T-Stück 3/4' realisiert
• Gefässe sind gebaut nach DIN EN 13831
• Gefässe sind geprüft nach DIN 4807 T5
• Gefäße mit einem zulässigen Betriebsüberdruck von 10/16 bar mit DIN DVGW Reg.-Nr.
• NW-0411AT2534
• Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU
• durchströmt mit High-Flow-Durchströmungsstern
• wasserberührende Teile korrosionsgeschützt
• nicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5, KTW-C und W270
• außen und innen nach KTW-A beschichtet
• kombinierbar mit Flowjet Durchströmungsarmatur
• 33 Liter mit Befestigungslaschen
• ausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)

Technische Eigenschaften

• Typ DD 8
• Nennvolumen 8 l
• Max. Nutzvolumen 6 l
• Max. zul. Systemtemperatur 70 °C
• Max. zul. Betriebstemperatur 70 °C
• Max. zul. Betriebsüberdruck 10 bar
• Gasvordruck werksseitig 4 bar
• Anschluss WBI G 3/4"
• Durchmesser 206 mm
• Max. Höhe 345 mm
• Kippmaß ca. 402 mm
• Gewicht 1,80 kg

Eigenschaften:

• für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988, Anschluss aus Edelstahl, durchströmt mit High-Flow-Durchströmungsstern, Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 270, gebaut und geprüft nach DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534, Zulassung gem
• Richtlinie über Druckgeräte 97/23/EG, außen und innen beschichtet nach KTW-A, Vordruck 4 bar, kombinierbar mit Flowjet Durchströmungsarmatur, bis 70 °C

Technische Daten:

• Werksnummer: 7308000
• Produktkategorie: Ausdehnungsgefäss
• Ausführung: 8 l
• bar: 10
• Durchmesser: 206 mm
• Höhe: 345 mm
• Typ: DD 8
• Marke: REFLEX
• Anschluss: G 3/4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Werksnummer: 7308000
• Produktkategorie: Ausdehnungsgefäss
• Ausführung: 8 l
• bar: 10
• Durchmesser: 206 mm
• Höhe: 345 mm
• Typ: DD 8
• Marke: REFLEX
• Anschluss: G 3/4

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften: Refix DD, durchströmtes Membran-Druckausdehnungs- gefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungs- anlagen. Gefäße sind gebaut und geprüft nach DIN 4807 T5, DIN EN 13831 bzw. DIN-DVGW (Reg.-Nr.NW 0411AT2534). Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU. - Wasserdurchfluß mittels High-Flow Durchströmungsstern - T-Stück Rp 3/4 bei 8-33L beiliegend - wasserführende Teile korrosionsgeschützt - Membran nach Elastomerleitlinie, W 270 - Außen-/Innenbeschichtung, innen nach KTW-A - kombinierbar mit Reflex Flowjet Durchströmungsarmatur - Typ DD 33 mit Befestigungslasche - ausschliesslich für den Einsatz in Kaltwasserleitungen Typ: DD 8 Nennvolumen: 8 l Nutzvolumen max.: 6 l zul. Betriebstemperatur: 70 °C zul. Betriebsüberdruck: 10 bar Gasvordruck werksseitig: 4 bar Durchmesser: 206 mm Höhe: 345 mm Leergewicht: 1,9 kg Systemanschluss: G 3/4 Nennvolumenstrom: - m³/h Farbe: grün RF7308000

für Trinkwasser- · Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988 · Anschluss aus Edelstahl · durchströmt mit High-Flow-Durchströmungsstern · Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 270 · gebaut und geprüft nach DIN 4807 T5 · DIN DVGW Reg.- Weitere technische Eigenschaften: · Druckstufe Flansch sonstige· Enddruck 10,00· Inhalt 8,00l· Mit austauschbarer Membran Nein· Mit Füßen Nein· Nenndurchmesser Ausdehnungsanschluss 3/4 Zoll (20)· Platzierung horizontal Nein· Platzierung vertikal Ja· Rohraußendurchmesser Ausdehnungsanschlus 26,90mm· Max. Mediumtemperatur (Dauerbetrieb) 70,00
