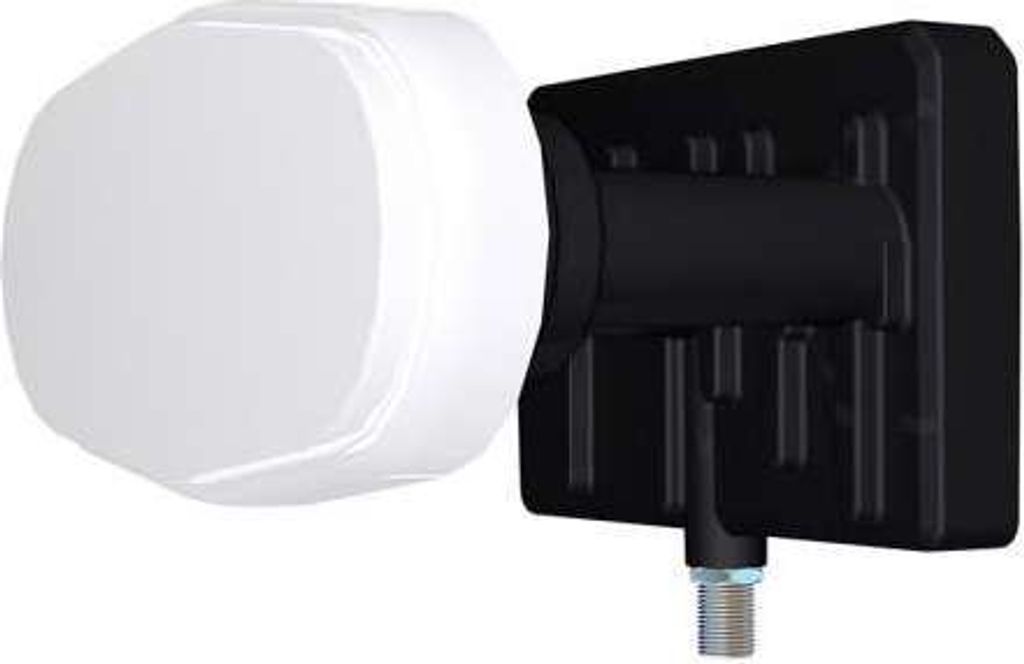

Inverto Black Monoblock Triplefeed 13°+16°+19.2° Single LNB FULL HD
Dieser Triple Feed LNB ist ein Monoblock LNB für den Empfang von KU-Band Signalen von Eutelsat 13°, Hotbird 16° und Astra 19.2° Ost in Zentraleuropäischen Ländern.
Er ist vorgesehen für eine Installation an handelsüblichen Antennen mit den folgenden Spezifikationen:
- 85cm Parabol Offset Antenne
- 40mm Feedaufnahme mit 7mm Profil (Der LNB wird mit einem 40mm Adapterring geliefert)
- F/D = 0.6
Das empfangbare Frequenzband beträgt 10.7GHz bis 12.75GHz, unterteilt in Tiefband von (10.70 bis 11.70GHz) und Hochband (11.70 bis 12.75GHz). Es können Frequenzen der horizontalen und vertikalen Polarisation empfangen werden. Das LNB verfügt über einen umschaltbaren ZF Ausgang (Single Version). Über den Ausgang erfolgt zudem die Stromversorgung sowie der Empfang von Steuersignalen.
Der DiSEqC 1.0 Befehl ermöglicht, dass der Ausgang auf eine spezielle Frequenz und Orbitalposition umgeschaltet werden kann.
- ODU A entspricht 16° Ost
- ODU B 13° Ost
- ODU C 19.2° Ost
Sofern kein DiSEqC Kommando erhalten wird, wird automatisch die Orbitalposition 16° Ost angesteuert (dies bedeutet DiSEqC A).
Das LNB verfügt über drei Feeds, wobei jeder jeweils einer Orbitalposition zugeordnet ist. Dieses Design ermöglicht eine einfache Installation an den Feedaufnahmen der Sat-Antenne. Die Feeds sind zudem mit 13°E, 16°E und 19.2°E markiert.
Die DiSEqC Positionen (A/B/C) bzw. die Orlbitalpositionen (16° Ost/ 13° Ost/ 19.2° Ost) sind auf dem LNB Gehäuse vermerkt. Der LNB wird mit einem 40mm Adapterring aus Plastic geliefert.
Technische Daten:
- Low Band Eingangsfrequenzbereich 10.7 11.7 GHz
- O/P Frequenzbereich 950 1950 MHz
- LO Frequenz 9.75 GHz
- Rauschmaß 1.0(max) dB
- High Band Eingangsfrequenzbereich 11.7 12.75 GHz
- O/P Frequenzbereich 1100 2150 MHz
- LO Frequenz 10.6 GHz
- Rauschmaß 1.0(max) dB
- LO Anfangsgenauigkeit 1.0 MHz
- LO Temperaturdrift 3.0 MHz
- LO Phasenrauschen @1K Hz -55 dBc / Hz
- LO Phasenrauschen @10K Hz -80 dBc / Hz
- LO Phasenrauschen @100K Hz -100 dBc / Hz
- Konversionsgewinn 50 62 dB
- Verstärkungsschwankung 6 [max] dB
- 1dB Kompressionspunkt (@ Ausgang) 0.0 [min.] dBm
- Kreuzpolarisationsisolierung 20 (min)dB
- Ausgang VSWR 2.5 : 1
- Bandinterne Störung (Intermodulation) -55 [max] dBm
- Stromaufnahme 1020/150 [ max.] DCV/mA
- Betriebstemperatur 30 + 60 °C
- Ausgansimpedanz 75 Ù
Polarität und DiSEqC:
- Polarität , Band & Satellitenauswahl (V,L, 16°E) 13V, 0kHz, DiSEqC1.0: Sat A
- Polarität , Band & Satellitenauswahl (V,H, 16°E) 13V, 22kHz, DiSEqC1.0: Sat A
- Polarität , Band & Satellitenauswahl (H,L, 16°E) 18V, 0kHz, DiSEqC1.0: Sat A
- Polarität, Band & Satellitenauswahl (H,H, 16°E) 18V, 22kHz, DiSEqC1.0: Sat A
- Polarität , Band & Satellitenauswahl (V,L, 13° E) 13V, 0kHz, DiSEqC1.0: Sat B
- Polarität , Band & Satellitenauswahl (V,H, 13° E) 13V, 22kHz, DiSEqC1.0: Sat B
- Polarität , Band & Satellitenauswahl (H,L, 13° E) 18V, 0kHz, DiSEqC1.0: Sat B
- Polarität , Band & Satellitenauswahl (H,H, 13° E) 18V, 22kHz, DiSEqC1.0: Sat B
- Polarität , Band & Satellitenauswahl (V,L, 19.2° E) 13V, 0kHz, DiSEqC1.0: Sat C
- Polarität , Band & Satellitenauswahl (V,H, 19.2° E) 13V, 22kHz, DiSEqC1.0: Sat C
- Polarität , Band & Satellitenauswahl (H,L, 19.2° E) 18V, 0kHz, DiSEqC1.0: Sat C
- Polarität , Band & Satellitenauswahl (H,H, 19.2° E) 18V, 22kHz, DiSEqC1.0: Sat C
Lieferumfang:
- 1x Inverto Black Monoblock Triplefeed 13°+16°+19.2° Single LNB
Das empfangbare Frequenzband beträgt 10.7GHz bis 12.75GHz, unterteilt in Tiefband von (10.70 bis 11.70GHz) und Hochband
(11.70 bis 12.75GHz). Es können Frequenzen der horizontalen und vertikalen Polarisation empfangen werden. Der LNB verfügt
über einen umschaltbaren ZF Ausgang (Single Version). Über den Ausgang erfolgt zudem die Stromversorgung sowie der Empfang
von Steuersignalen. Der Ausgang ist vom Typ F. Der DiSEqC 1.0 Befehl ermöglicht, dass der Ausgang auf eine spezielle Frequenz
und Orbitalposition umgeschaltet werden kann. „ODU A“ entspricht 16° Ost, „ODU B“ 13° Ost, „ODU C“ 19.2° Ost. Sofern kein
DiSEqC Kommando erhalten wird, wird automatisch die Orbitalposition 16° Ost angesteuert (dies bedeutet DiSEqC A). Der LNB
verfügt über drei Feeds, wobei jeder jeweils einer Orbitalposition zugeordnet ist. Dieses Design ermöglicht eine einfache Installation
an den Feedaufnahmen der Sat-Antenne. Die Feeds sind zudem mit „13°E“, „16°E“ und „19.2°E“ markiert. Die DiSEqC Positionen
(A/B/C) bzw. die Orlbitalpositionen (16° Ost/ 13° Ost/ 19.2° Ost) sind auf dem LNB Gehäuse vermerkt. Der LNB wird mit einem
40mm Adapterring aus Plastic geliefert.
Der Inverto Triplefeed Monoblock LNB ist für den Empfang von KU-Band Signalen auf den Orbitalpositionen 13°, 16° und 19.2° Ost in Zentraleuropäischen Ländern geeignet. Die DiSEqC Positionen (A/B/C) bzw. die Orlbitalpositionen (16° Ost/ 13° Ost/ 19.2° Ost) sind auf dem LNB Gehäuse vermerkt, der LNB wird mit einem 40mm Adapterring aus Plastik geliefert.
Er ist vorgesehen für eine Installation an handelsüblichen Satellitenschüsseln mit den folgenden Spezifikationen:
- Geeignet für 85/90 Spiegel
- 40 mm Feedaufnahme mit ca. 7mm Profil (der LNB wird mit einem 40mm Adapterring geliefert)
- F/D = 0.6
Technische Daten
- Eingangsfrequenzbereich Tiefband 10.7 GHz 11.7 GHz
- Ausgangsfrequenzbereich Tiefband 950 MHz 1950 MHz
- Oszillatorfrequenz (LO) Tiefband 9.75 GHz
- Eingangsfrequenzbereich Hochband 11.7 GHz 12.75 GHz
- Ausgangsfrequenzbereich Hochband 1100 MHz 2150 MHz
- Oszillatorfrequenz (LO) Hochband 10.6 GHz
- Rauschmaß Low band 1.1dB max.
- High band 1.0dB max.
- (LO) Temperaturdrift (25 °C) ± 3.0 MHz max.
- LO Genauigkeit @ 25° C ± 1.0 MHz max.
- Oszillator (LO) Phasenrauschen (1 kHz) -55dBc/Hz
- Oszillator (LO) Phasenrauschen (10 kHz) -80dBc/Hz
- Oszillator (LO) Phasenrauschen (100 kHz) -100dBc/Hz
- Verstärkung 50 62dB min.
- Verstärkungsschwankung (im Vollband) ±6 dB max.
- 1dB Kompressionspunkt (am Ausgang) 0 dBm min.
- Übersprechen 20 dB min.
- DiSEqC 1.0 (Sat A = Eutelsat 16° East, Sat B = Hotbird 13° East, Sat C = ASTRA 19.2° East)
- Stromaufnahme 150mA max. (10 VDC 20 VDC)
- Betriebstemperatur -30 °C +60 °C
- Ausgangsimpedanz 75 Ohm (F-type)
- Ausgangsanschluss F-Type (female)
- Hersteller Artikel Nr. IDLM-SINM20-TRPMN-8PP
Der Inverto Triplefeed Monoblock LNB ist für den Empfang von KU-Band Signalen auf den Orbitalpositionen 13°, 16° und 19.2° Ost in Zentraleuropäischen Ländern geeignet.
Die DiSEqC Positionen (A/B/C) bzw. die Orbitalpositionen (16° Ost/ 13° Ost/ 19.2° Ost) sind auf dem LNB Gehäuse vermerkt, der LNB wird mit einem 40mm Adapterring aus Plastik geliefert.
Er ist vorgesehen für eine Installation an handelsüblichen Satellitenschüsseln mit den folgenden Spezifikationen:
- Durchmesser ca. 78 bis max. 90cm
- 40 mm Feedaufnahme mit ca. 7mm Profil (der LNB wird mit einem 40mm Adapterring geliefert)
- F/D = 0.6
Produkt-Highlights
- Triplefeed Monoblock Single 3 Grad LNB
- Empfang von 3 Satelliten (13°,16° und 19,2°) für einen Teilnehmer
- Nur geeignet für 80/85er Spiegel !!
