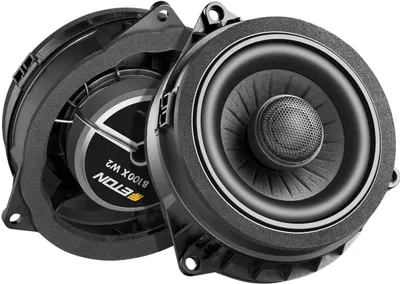

ETON B100W 2-Wege Komponenten Lautsprecher-System für verschiedene BMW Modelle
- Fahrzeugspezifisches Front-Lautsprechersystem für BMW:
- 1er F20 / F21 passend für die vorderen Türen
- 3er F30 / F31 passend für die vorderen und hinteren Türen
- 4er F32 passend für die vorderen Türen
- X3 F25 passend für die vorderen und hinteren Türen
- 6er F12 / F13 passend für die vorderen Türen
Das ETON B100W wurde speziell für die oben aufgeführten BMW Modelle entwickelt. Befestigungspunkte und Anschlüsse passen 1 zu 1, es müssen keine Stecker abgeschnitten werden oder ähnliches (Plug & Play), es können die original Anschlussstecker weiter verwendet werden. Die Lautsprecher passen perfekt in die Einbauplätze in den vorderen und/oder hinteren Türen, siehe Kompatibilitätsliste oben.
Eton / Upgrade Audio B 100 W | BMW 10cm-Lautsprechersystem | Plug and Play | 3er, 6er, X3
100 mm Plug and Play Mitteltöner mit verrippter, getränkter Papiermembrane und 25 mm Gewebehochtöner. Geeignet für Nassraumeinbau im Front- bzw. Heckbereich, Verschraubung von vorne. FahrzeugkonformeAnschlussterminals für Hochtöner und Tief-/Mitteltöner, Entwicklung und Herstellung in Deutschland.
2-Wege System mit verrippter, getränkter Papiermembrane
25 mm Gewebehochtöner
Glasfaserverstärkter Polycarbonatkorb
Inkl. Frequenzweiche und Hochton - Montagekit
Hinweis: Beim direkten Betrieb der Lautsprecher am Seriensystem (Radio oder DSP Verstärker) benötigen Sie zusätzlich die B100 XHP Weiche.
für folgende Fahrzeuge geeignet
- BMW 3er Series (ab 2012)Türe vorne/hinten --> F20/F30/F31/F35
- BMW X 3 (ab 2010)Türe vorne/hinten --> F25
- BMW 6er Series (ab 2011) Türe vorne --> F12/F13/F06
TECHISCHE DATEN
| Impedanz | 4 Ohm |
| Musikbelastbarkeit | 50 W |
| Resonanzfrequenz 1W | 87 Hz |
| Kennschalldruck | 88 dB |
2-Wege Composystem für BMW
100 mm Mitteltöner mit getränkter Papiermembran
25 mm Gewebehochtöner
Belastbarkeit: 50 W
SPL (1W/1m): 86.5 dB
Wiedergabebereich: 100 - 22000 Hz
Impedanz: 4 Ohm
für folgende Fahrzeuge geeignet
BMW 1er F20/F21 Türe vorne
BMW 2er F2x/F4x/F87 Türe vorne
BMW 3er F3x/F80 Türe vorne/hinten
BMW 4er F3x/F8x Türe vorne, F36 auch hinten
BMW 5er G3x Türe vorne/hinten
BMW 6er F06/F12/F13 Türe vorne, F06 auch hinten
BMW 7er G1x Türe vorne/hinten
BMW X 1 F4x Türe vorne/hinten
BMW X 3 F25 Türe vorne/hinten
BMW X 4 F26 Türe vorne/hinten
Eton UG B 100 W BMW 2 Weg System
2 Wege System für BMW
- 5er (2003-2011)
- 5er (ab 2011) C-Säule
- X5 (ab 2006)
- X6 (ab 2008)
- x3 (ab 2010)
- 6er (ab 2011) C-Säule
100 mm Mitteltöner mit getränkter Papiermembran 25 mm Gewebehochtöner Nassraumlautsprecher, der bei BMW Modellen zum Einsatz kommt, bei denen die Lautsprecher direkt in die Tür verschraubt sind. Flansch und Dichtungen unterscheiden sich bei diesem Lautsprecher wesentlich von anderen frontverschraubten Lautsprechern Komplettiert wird das System durch den B 150 USB Untersitzbass
Technische Daten | Technical Data | Symbol | Wert/Value | Einh./Unit |
Nennimpedanz | Nominal impedance | Zn | 4 | W |
Gleichstromwiderstand | DC resistance | Re | 3.3 | W |
Resonanzfrequenz 1W | Resonance frequency 1 W | fr | 88 | Hz |
Resonanzfrequenz TS Parametermessung | Resonance frequency TS-parameter-meas. | fr | 108 | Hz |
Nachgiebigkeit der Aufhängung | Suspension compliance | CMS | 0.44 | mm/N |
Mechanische Güte | Mechanical Q | QMS | 7.07 | |
Elektrische Güte | Electrical Q | QES | 0.56 | |
Gesamtgüte | Total Q | QTS | 0.52 | |
Mechanischer Widerstand | Mechanical resistance | RMS | 0.51 | kg/s |
Ges.bewegte Masse (einschl.bew.Luftmasse) | Total moving mass (including air mass) | MMD | 4.85 | g |
Effektive Abstrahlfläche | Effective piston area | SD | 50 | cm2 |
Schwingspulen-durchmesser | Voice coil diameter | | 25 | mm |
Schwingspulenträger | voice coil former | | Glasfiber | |
Wickelbreite | Voice Coil length | | 5 | mm |
Anzahl der Lagen | Voice Coil layers | | 4 | |
Schwingspulen-Induktivität | Voice Coil inductance | Le | 0.40 | mH |
Magnetische Induktion | Flux density | B | 0.9 | Tesla |
Kraftfaktor | Force factor | BL x l | 4.28 | Tm |
Polplattenhöhe | Height of the gap | | 3 | mm |
Magnetring-Durchmesser | Diameter of magnet | | 68 | mm |
Magnetring-Höhe | Height of magnet | | 13 | mm |
Lautsprechergewicht | Mass of speaker | | 0.44 | kg |
Mittlerer Kennschall-druckpegel 1 W/1m | Characteristic sound pressure level 1 W1m | | 87.5 | dB SPL |
Nennbelastbarkeit | Rated power | | 25 | W |
Äquivalentvolumen | Equivalent air volume of suspension | VAS | 1.56 | dm3 |
Zusätzliche Informationen
Bedienungsanleitung
Car_und_HiFi_03_2013
