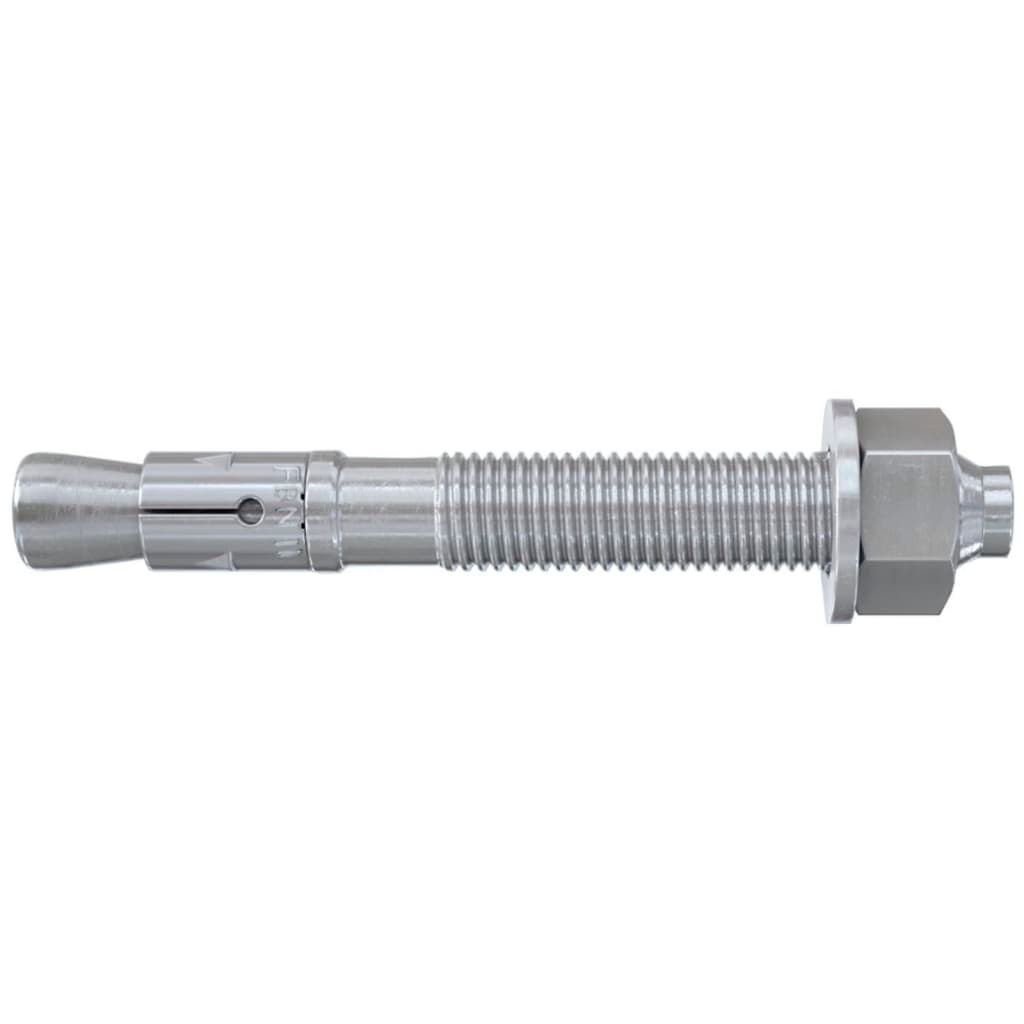

Fischer Bolzenanker FBN II 20 Stk. 12/50

Eigenschaften:

• Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Dies vermindert den Montageaufwand und erhöht die Flexibilität.
• Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
• Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Anwendung:

• Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.

Technische Daten:

• ETA-Zulassung: relevant
• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 135 mm
• Dübellänge: 146 mm
• Max. Nutzlänge hef,stand./hef,red.: 50/65 mm
• Gewinde: M 12 x 99 mm
• Schlüsselweite: 19 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• ETA-Zulassung: relevant
• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 135 mm
• Dübellänge: 146 mm
• Max. Nutzlänge hef,stand./hef,red.: 50/65 mm
• Gewinde: M 12 x 99 mm
• Schlüsselweite: 19 mm

Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• ETA-Zulassung: relevant
• Bohrernenndurchmesser: 12 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 135 mm
• Dübellänge: 146 mm
• Max. Nutzlänge hef,stand./hef,red.: 50/65 mm
• Gewinde: M 12 x 99 mm
• Schlüsselweite: 19 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Dieses Fischer Bolzen Ankerset FBN II aus verzinktem Stahl eignet sich zur Befestigung von Geländern, Kabelrinnen und Konsolen im Innenbereich.



Der flexible Bolzenanker ist für Abstandsmontage, vorpositionierte und Durchsteckmontage ausgelegt. Der Bolzenanker ist dank der 2 Verankerungstiefen flexibler für eine genaue Anpassung.



Diese Bolzenanker von Fischer ermöglichen kostengünstige Befestigungen in ungerissenem Beton und erfüllen selbst die anspruchsvollsten Anforderungen.

• Farbe: Grau
• Material: Stahl
• Maße der Box: 18 x 9 x 9 cm (L x B x H)
• Bohrloch-Durchmesser: 12 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 135 mm
• Dübellänge: 146 mm
• Max. Nutzlänge hef,max./hef,min.: 50/65 mm
• Gewinde: M12 x 99 mm (Durchmesser x L)
• Schlüsselweite: 19 mm
• Mit langem Gewinde und zwei Verankerungstiefen
• Minimaler Anzugsschlupf
• ETA-Zulassung
• Sichere Anwendung
• Einfache Montage
• Lieferung beinhaltet:
• 20 x FBN II Bolzenanker 12/50

Der kostengünstige Dübel für den flexiblen Einsatz in ungerissenem Beton.

Der fischer Bolzenanker FBN II ist ein Stahldübel für kostengünstige Befestigungen in ungerissenem Beton. Durch das lange Gewinde und die zwei Verankerungstiefen kann der fischer Bolzenanker FBN II besonders flexibel eingesetzt werden. Der Bolzenanker ist sowohl für die Abstandsmontage als auch für die Vorsteck- und Durchsteckmontage geeignet. Die verzinkte Stahlvariante des Bolzenankers eignet sich für die Befestigung von Geländern, Kabeltrassen und Konsolen im Innenbereich. Fischer FBN II 12/50. Produkttyp: Spreizdübel, Geeignet für Materialien: Beton, Material: Metall. Durchmesser: 1,2 cm, Länge: 146 mm, Bohrlochdurchmesser: 1,2 cm. Menge pro Packung: 20 Stk

Details:

• Der Bolzenanker FBN II ist eine metallische Befestigung für einfache und schnelle Anwendungen in ungerissenem Beton.
• Der lange Gewindeteil und die 2 Verankerungstiefen ermöglichen einen besonders flexiblen Einsatz.
• Neben Stand- und Durchsteckinstallationen eignet sich der Bolzenanker auch für Fernmontagen.
• In der Ausführung aus elektrolytisch verzinktem Stahl eignet sich der Bolzenanker für die Innenbefestigung von Geländern, Kabelkanälen und Konsolen.

Merkmale :

• ETA-Zulassung.
• Nenndurchmesser des Bohrers d0 12 [mm].
• Min. Bohrtiefe bei Durchsteckmontage h2 135 [mm].
• Dübellänge l 144 [mm].
• max. zu befestigende Dicke hef,stand/hef,red tfix 50 / 65 [mm]
• Gewinde Ø x Länge M 12 x 99 [mm]
• Schlüsselweite SW 19 [mm]
• Verpackung Dose mit Ausguss

:

• Europäische Technische Bewertung Option 7 für ungerissenen Beton (ETA-07/0211)
• Druckzonentauglich, bauaufsichtlich zugelassen

Anwendungsbereich:
Zur Befestigung von: Stahlkonstruktionen, Geländern, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Toren, Fassaden, Fensterelementen, Holzkonstruktionen u. ä.

Der Wert td bezieht sich auf Durchsteckmontage bei Standard Klemmstärke.

• Bohr ø(mm): 12
• d1(mm): 12
• Form: FBNII
• Gewinde:
  • M12
• hef min. Verankerung(mm): 65
• L(mm): 144
• Material: Stahl
• Oberfläche: verzinkt-blau
• td min. Bohrlochtiefe(mm): 135
• tfix Nutzlänge max.(mm): 50
• Marke: Fischer
• Größe(mm): 12/ 50/146
• Inhaltsangabe (ST):20

fischer® Bolzenanker FBN II

- Stahl, galvanisch verzinkt
- Für die Durchsteck- und Vorsteckmontage
- ETA-04/0211

Zugelassen für: Beton C20/25 bis C50/60, ungerissen
Auch geeignet für: Beton C12/15, Naturstein mit dichtem Gefüge

* Ausführung GS mit großer Scheibe für den Holzbau.

Technische Daten

Typ: FBN II 12/50
Gewinde: M12
Dübellänge: 146 mm
max. Nutzlänge: 50/65 mm
Gewicht: 127 g

---

Art.-Nummer: DVE4006209452646
Shop-Nummer: DVE4006209452646
EAN: 4006209452646


• Stahlanker für Befestigungen in ungerissenem Beton
• geeignet für Vorsteck-, Durchsteck- und Abstandsmontage
• Einschlagzapfen schützt Gewinde vor Beschädigung

Fischer FBN II 12/50 Spreizdübel 14,6 cm 20 Stück(e) (45264)

Artikelnummer: 487045264

Produkttyp:

Spreizdübel

Geeignet für Materialien:

Beton

Material:

Metall

Produktfarbe:

Silber

Schraubenmaterial:

Stahl

Verbindender thread type:

M12x99

Durchmesser:

1,2 cm

Länge (mm):

146 mm

Bohrlochdurchmesser:

1,2 cm

Mindestbohrlochtiefe:

13,5 cm

Menge pro Packung:

20 Stück(e)

Hauptmerkmale Merkmale Produkttyp Spreizdübel Für Materialien geeignet Beton Material Metall Produktfarbe Silber Schraubenmaterial Stahl Verbindender thread type M12x99 Gewicht und Abmessungen Durchmesser (mm) 1,2 cm Länge (mm) 14,6 cm Bohrlochdurchmesser 1,2 cm Mindestbohrlochtiefe 13,5 cm Lieferumfang Menge pro Packung 20 Stück(e)

fischer Bolzenanker FBN II 12/50 Einheit: 20 Stück

Durchgehender Metallstift mit Mutter und Unterlegscheibe FBN BG 12 x 50 146 20 FISCHER 4006209452646 80281-12*146 BG, Ø x L. (mm): 12 x 50, Dübellänge (mm): 146, Stückzahl: 20
