Ankerbolzen R 88561 FAZ II 12/200 Stahl galvanisch verzinkt galvanisch verzinkt

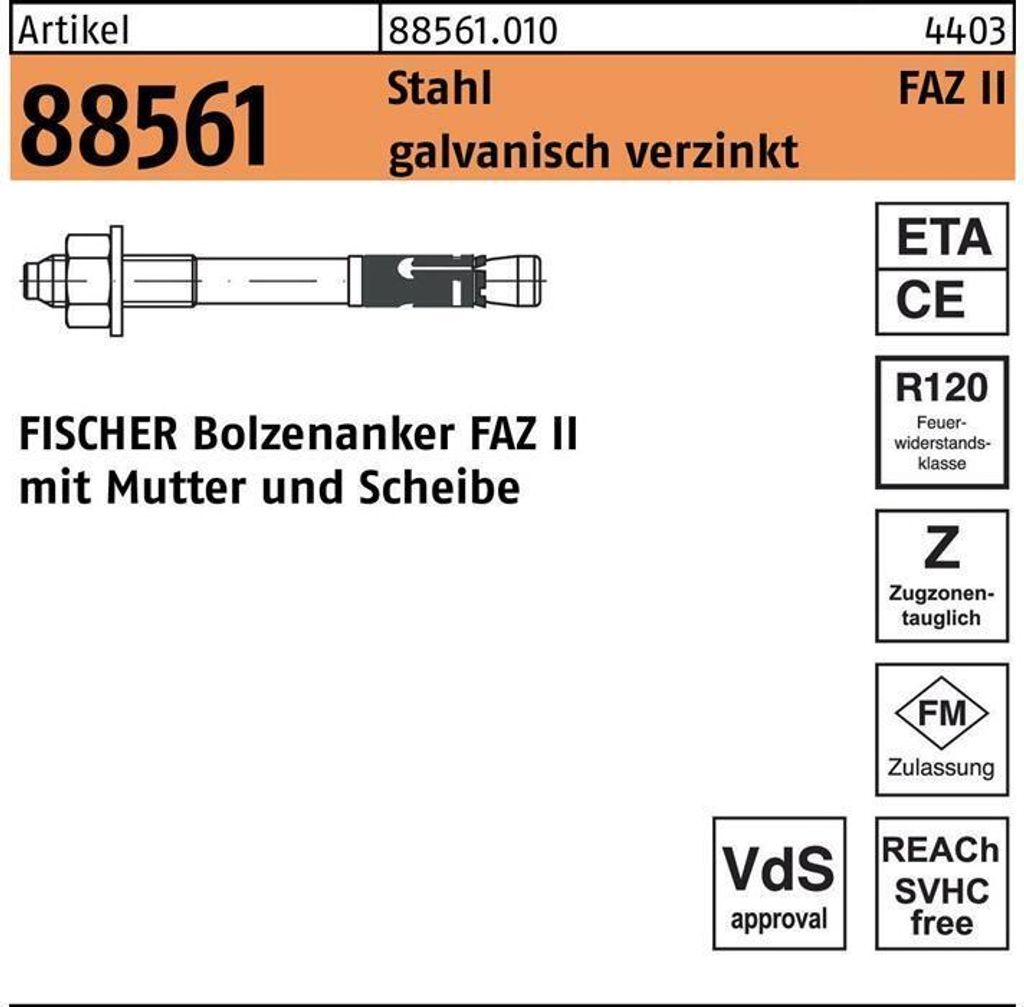

Artikel 88561 Stahl FAZ II galvanisch verzinkt FISCHER Bolzenanker FAZ II mit Mutter und Scheibe - Abmessung: FAZ II 12/200 VE=S (10 Stück)

Weitere technische Eigenschaften:
· Gruppencode 88561.010· Länge 200mm· Normart REYHER-Artikel 88561

Fischer Ankerbolzen FAZ II 12/200 95605 10Stk.

Vorteile
-Der optimierte Spreizclip ermöglicht eine hohe Tragfähigkeit. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.

-Die Bolzengeometrie ermöglicht eine optimale Lastverteilung und dadurch die Verwendung nahe am Rand und in dünnen Bauteilen.
-Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
-Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sichert die problemlose Demontage des Anbauteils.

Anwendungen
-Stahlkonstruktionen
-Geländer
-Konsolen
-Leitern
-Kabeltrassen
-Maschinen
-Treppen
-Tore
-Fassaden
-Holzkonstruktionen

Funktionsweise
-Der FAZ II ist geeignet für die Vor- und Durchsteckmontage; bedingt auch für die Abstandsmontage.
-Vor der Montage die Sechskant-Mutter in die optimale Position bringen (Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
-Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
-Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
-Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.

Der fischer Bolzenanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus galvanisch verzinktem Stahl werden Lasten im Innenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Kabeltrassen und Konsolen.

- Nach der neuen Bewertung (ETA) erhöhen sich die Zugtragfähigkeiten entscheidend. Dadurch werden weniger Anker benötigt.
- Die variablen Verankerungstiefen bei den Größen M8 bis M16 ermöglichen erstmals ein millimetergenaues Anpassen an die Lasten.
- Die Ausführung mit Hutmutter bietet eine optisch schöne Verankerung und schützt aufgrund der runden Form auch vor Verletzungen.
- Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1, für sichere und zugelassene Verankerungen.

fischer Bolzenanker FAZ II 12 verzinkt

Für höchste Ansprüche. Kraftvoll und flexibel.

Vorteile / Beschreibung:

• Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.
• Auch Anwendungen in Erdbebengebieten (Seismik) sind durch diese Zulassungen abgedeckt.

Ausführung:

• galvanisch verzinkter Stahl

Baustoffe:

Zugelassen für:

• Beton C20/25 bis C50/60, gerissen
• Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Funktionsweise:

• Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.
• Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.

Anwendungen:

• Stahlkonstruktionen
• Geländer
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden
• Holzkonstruktionen

Wählbare Größen (weitere auf ):

• FAZ II 12/10 (Art.-Nr. 095419)
• FAZ II 12/30 (Art.-Nr. 095421)
• FAZ II 12/50 (Art.-Nr. 095446)
• FAZ II 12/80 (Art.-Nr. 095454)
• FAZ II 12/100 (Art.-Nr. 095470)
• FAZ II 12/200 (Art.-Nr. 095605)

Verbindender thread type:

M12

Material:

Stahl

Typ:

Schließendstab

Länge (mm):

186 mm

Menge pro Packung:

10 Stück(e)
