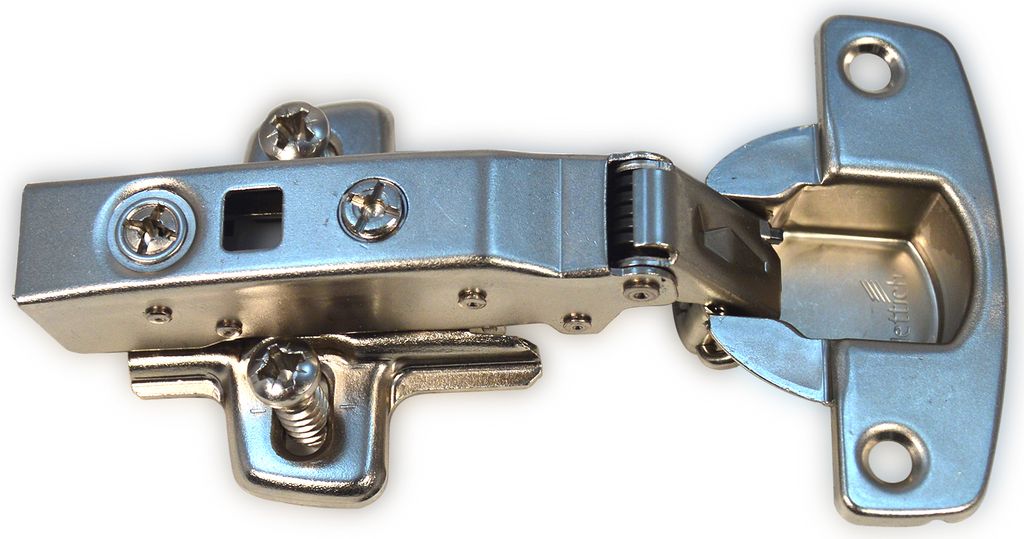

Scharnier HETTICH Sensys 8645i - Basis 12,5 mm TH 52 - Zum Anschrauben - 9071205

Menge pro Packung:

200 Stück(e)

Hettich Schnellmontage-Scharnier Sensys 8645i T52 / 9071205

Inhalt: 1 Stück

Produktbeschreibung:

· Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung

· sanftes, selbstständiges Schließen ab 35? Anzugwinkel

· für Türdicken von 15-22 mm, Öffnungswinkel 110?

· Topf-Ø 35 mm

· integrierte Auflagenverstellung +/- 2 mm

· integrierte Tiefenverstellung +3 mm/ -2 mm

· Höhenverstellung über Montageplatte

· Topftiefe 12,8 mm

Anschlagsart: vorliegend
Modellbezeichnung: 9071205
Produkt-Name: Schnellmontage-Scharnier
Hersteller-Name: Hettich
Produkt-Typbezeichnung: Sensys 8645i
Kröpfung: 12,5 mm

Artikelnummer: 3000272111
EAN: 4023149030901
Werksnummer: 9071205

Sensys 8645i, Basis 12.5 mm, TH 52, zum Anschrauben

Weitere technische Eigenschaften:
Oberflche: vernickelt

Montageplatten bitte separat

• Sensys 110°-Scharnier

• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)

• Konstruktion 90°-Konstruktion

• Topfdurchmesser 35 mm

• Öffnungswinkel 110 °

• Für Türdicke min.15-max.24 mm

• Anschlagart vorliegend

• TH - Bohrbild 52 x 5,5 mm

• Topftiefe 12,8 mm

• Montage zum Anschrauben

• Integrierte Auflagenverstellung +2 mm / -2 mm

• Integrierte Tiefenverstellung +3 mm / -2 mm

• Höhenverstellung über Montageplatte

• Scharnieroberfläche - Stahl vernickelt

• Türart: Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) Aluminiumrahmentür (Profilbreite ab 50 mm)

• Vorbohrung max. Ø 2,5 mm

• Sie erhalten 2 Stück Eckanschlag Scharniere

• SKU: 9071205 - Eckanschlag

• SKU: 9071626 - Montageplatten mitSchrauben

• Standardscharnier mit Aufklipstechnik
• Für Türstärken ab 15 mm bis 24 mm
• Topfdurchmesser 35 mm
• Topftiefe 12,8 mm
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3/- 2 mm
• Höhenverstellung über Montageplatte ± 2 mm

• Anschlagart: Eckanschlag
• Kröpfung(mm): 0
• Material: Stahl
• Montageart: zum Anschrauben
• Öffnungswinkel(°): 110
• Type: Sensys 8645i
• Werksnummer: 9071205
• Verwendung: Standardscharnier
• Oberfläche: vernickelt
• Ausführung: integrierte Dämpfung
• Schließungsart: mit Feder
• Produktart: Scharnier
• Bohrbild: HETTICH TH52
• Marke: Hettich
• Inhaltsangabe (ST):1

Eigenschaften:

• Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
• sanftes, selbstständiges Schließen ab 35° Anzugwinkel
• für Türdicken von 15-22 mm, Öffnungswinkel 110°
• Topf-Ø 35 mm
• integrierte Auflagenverstellung +/- 2 mm
• integrierte Tiefenverstellung +3 mm/ -2 mm
• Höhenverstellung über Montageplatte
• Topftiefe 12,8 mm
• vernickelt

Technische Daten:

• Min. Türstärke: 15 mm
• Anschlagsart: voll vorliegend
• Max. Türstärke: 24 mm
• öffnungswinkel: 110 °
• Topf-\Durchmesser: 35 mm
• Befestigungsart: TH 52 zum Anschrauben
• Ausführung: Automatikscharnier mit Aufclipstechnik und integrierter Dämpfung
• Material: Stahl
• Kröpfung: 12,5 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Min. Türstärke: 15 mm
• Anschlagsart: voll vorliegend
• Max. Türstärke: 24 mm
• öffnungswinkel: 110 °
• Topf-\Durchmesser: 35 mm
• Befestigungsart: TH 52 zum Anschrauben
• Ausführung: Automatikscharnier mit Aufclipstechnik und integrierter Dämpfung
• Material: Stahl
• Kröpfung: 12,5 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Min. Türstärke: 15 mm
• Anschlagsart: voll vorliegend
• Max. Türstärke: 24 mm
• öffnungswinkel: 110 °
• Topf-\Durchmesser: 35 mm
• Befestigungsart: TH 52 zum Anschrauben
• Ausführung: Automatikscharnier mit Aufclipstechnik und integrierter Dämpfung
• Material: Stahl
• Kröpfung: 12,5 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Min. Türstärke: 15 mm
• Anschlagsart: voll vorliegend
• Max. Türstärke: 24 mm
• öffnungswinkel: 110 °
• Topf-\Durchmesser: 35 Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Min. Türstärke: 15 mm
  • Anschlagsart: voll vorliegend
  • Max. Türstärke: 24 mm
  • öffnungswinkel: 110 °
  • Topf-\Durchmesser: 35 mm
  • Befestigungsart: TH 52 zum Anschrauben
  • Ausführung: Automatikscharnier mit Aufclipstechnik und integrierter Dämpfung
  • Material: Stahl
  • Kröpfung: 12,5 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Details: SENSYS-GARNIERE A/INTEGRIERTER DÄMPFER

- Sensys 110°-Scharnier - Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i) - Qualitätseinstufung nach EN 15570, Level 3 - Öffnungswinkel 110 ° - Für Türdicke 15-24 mm - Anschlagart vorliegend (B 12.5 mm) - TH - Bohrbild 52 x 5,5 mm - Topftiefe 12.8 mm - Montage zum Anschrauben (TH 52) - Integrierte Auflagenverstellung +2 mm / -2 mm - Integrierte Tiefenverstellung +3 mm / -2 mm - Höhenverstellung über Montageplatte - Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je Tür Hettich Technical Assistant Verstellmöglichkeiten Scharniermontage mit der Bohrschablone Anschlagarten Toleranzen Bohrbild Montage Scharniertopf Artikeldaten 2D/3D (DWG/DXF) Bohrbild 2D (DXF) Schnittzeichnung 2D (DXF) Hettich CAD Blätterkatalog

Sensys 8645i, Basis 12.5 mm, TH 52, zum Anschrauben Weitere technische Eigenschaften: Oberfläche: vernickelt Montageplatten bitte separat Merkmale Ausführung: Automatikscharnier mit Aufclipstechnik und integrierter Dämpfung Kröpfung: 12,5 mm Anschlagsart: voll vorliegend min. Türstärke: 15 mm max. Türstärke: 24 mm Topf-Ø: 35 mm Öffnungswinkel: 110 ° Befestigungsart: TH 52 zum Anschrauben Marke: HETTICH Türstärke max.: 24 mm Material: Stahl Türstärke min.: 15 mm

Sensys 8645i vorliegend TH52 zum Anschrauben

Charn Sensys 110 Eck Th52 Hettich 4023149030901 421380 Abstand (mm): 52
