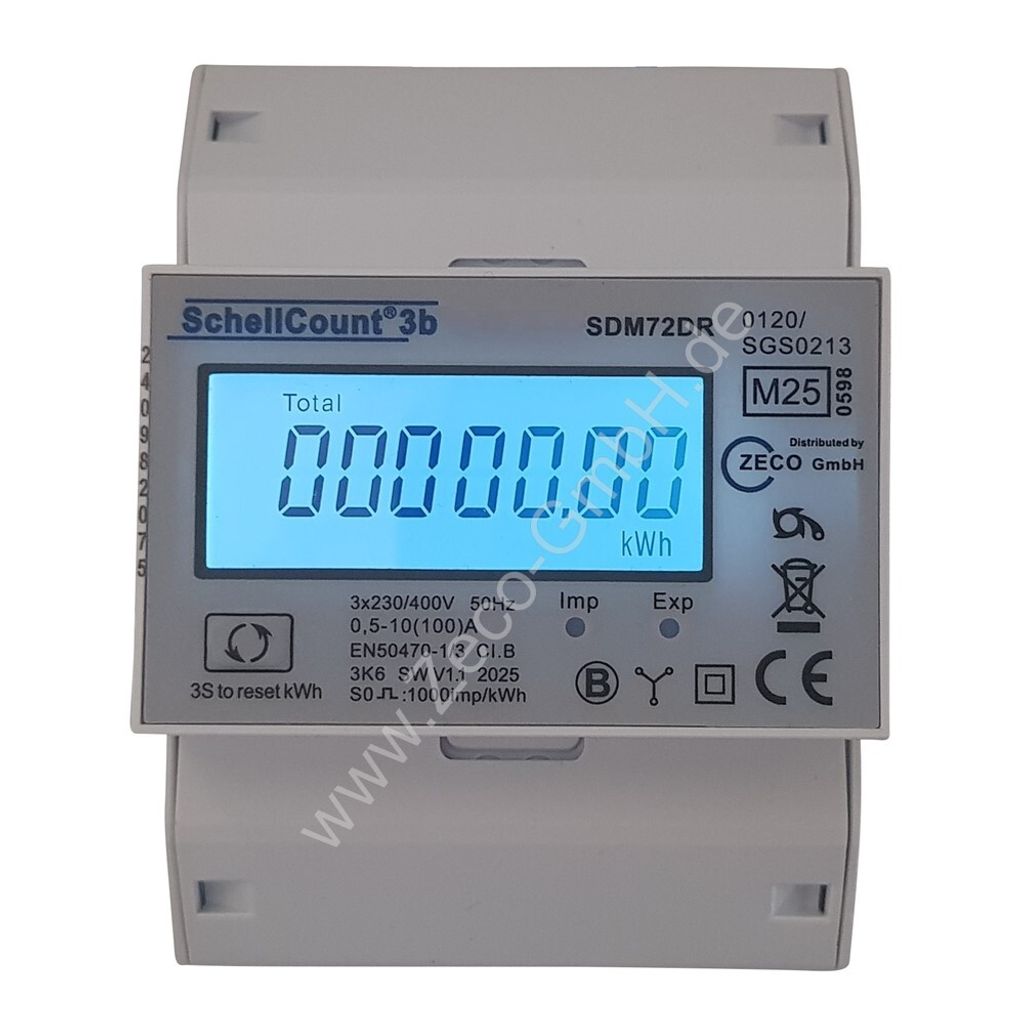

Drehstromzähler mit Tageszähler rückstellbar + Lastanzeige MID 2025 geeicht, 100A, Rücklaufsperre

Schellcount3b

Drehstromzähler für Hutschiene mit Tageszählfunktion rückstellbar und momentane Lastanzeige in Watt, Rücklaufsperre

-MID geeichte Ausführung im Eichjahr 2025, für Verrechnungszwecke zugelassen

-direktmessend bis 100A

-digitales, 6,1 stelliges LCD Display, weiss-blaue Hintergrundbeleuchtung

-S0-Anschluss mit 1000 Imp/kWh

-mit Tageszählfunktion, rückstellbar

-Anzeige der momentanen Last in W ( Watt )

- Rücklaufsperre

-Zählerstand bleibt auch bei Stromausfall erhalten

-Seriennummer und MID / Eichkennzeichnung auf der Gerätefrontseite abgebildet,

somit auch nach Einbau ablesbar

-inkl. Klemmendeckel - Abdeckung plombierbar

-Bedienungsanleitung in deutsch

Technische Daten

• Eingang: 3 Phasen - 4 Leiter

• Eingangsspannung: 3x 230/400V AC

• Grenzstrom (Dauerbelastbarkeit): 100A

• Frequenzbereich: 50Hz

• Überstromwiderstand: 30Imax für 0.01s

• Anlaufstrom: 0,4% Ib-Imax

• Eigenstromverbrauch pro Phase: <2W / 10VA

• Betriebsspannung: 80% 120% von Un

• AC Spannungsfestigkeit : 4 kV für 1 Minute

• Impulsspannungsfestigkeit: 6 KV-1.2/50μS

• S0-Impulsausgänge: 1

• Impulskonstante: fest bei 1000 imp/kWh

• Impulsstandzeit: fest bei 30ms

• Luftfeuchtigkeit bei Betrieb: ⋜ 75%

• Luftfeuchtigkeit bei Lagerung: ⋜ 95%

• Betriebstemperatur: -25 °C - + 60 °C

• Lagertemperatur: -40 °C - + 70 °C

• Internationaler Standard: EN 50470-1 / 3

• Genauigkeitsklasse: Klasse 1 / Klasse B

• Überspannungskategorie: CAT III

• Mechanische Umgebung: M1

• Elektromagnetische Verträglichkeit: E2

• Verschmutzungsgrad : 2

• Schutz gegen Eindringen von Staub und Wasser: IP51 (innen)

• Schutzklasse: II

• Abmessungen: ca. 100 x 72 x 66mm ( H x B x T ) nur 4TE breit

• Anschlussquerschnitte bis max. 25 mm² (1,5 25 qmm)

• Zusatzklemmen bis 0,5 mm²

• inkl. Klemmendeckel - Abdeckung plombierbar !
