Benutzerfreundliche Installation
Die Linearführungsschienen werden vormontiert mit Welle, Stützen und Gleitblöcken geliefert. Sie verfügen über Befestigungsschraubenlöcher sowohl an den Blöcken als auch an den Schienenstützen für eine schnelle und bequeme Einrichtung. Die Festigkeit der Gleitlager lässt sich einfach über das seitliche Schraubenloch am Block einstellen.
Außergewöhnliche Lasthandhabung
Das Linearlager besteht aus einem robusten Ganzmetallrahmen, verriegelt den Gleitblock sicher auf der Linearwelle und sorgt so für eine beeindruckende Tragfähigkeit.
Mühelose und sanfte Bewegung
Die SFC-Gleitblöcke aus Aluminium sorgen in Kombination mit integrierten Kugellagern für nahtloses Gleiten und mühelosen Betrieb und fördern so die Langzeitstabilität..
Präzise Installation
Die Linearführungen sind mit exakten Lochabständen, Durchmessern und standardisierten Wellengrößen konstruiert und ermöglichen so eine präzise Geräteinstallation für höhere Genauigkeit.
Vielseitiges Anwendungsspektrum
Dieses Linearschienen-Kit ist für eine Vielzahl von Hochlast-Automatisierungsanwendungen und Heimwerkerprojekten konzipiert, darunter CNC-Graviermaschinen, Drehmaschinen und mehr.
Überlegene Korrosionsbeständigkeit
Die Linearwelle dieser Bewegungsgleitschienen verfügt über eine verchromte Oberfläche und ist so konstruiert, dass sie feuchten Umgebungen standhält und gleichzeitig eine hervorragende Hitzebeständigkeit aufweist.
Especificación
- Gleitblockmodell: SC16
-
Wellendurchmesser: Φ16 mm
-
Dynamische Belastung (pro Block): 774 N
-
Statische Belastung (pro Block): 1180 N
-
Material: Kohlenstoffstahl und Aluminium
-
Produktabmessungen (L x B x H): 1000 x 96 x 44 mm/39,4 x 3,8 x 1,7 Zoll
-
Gleitblockgröße (L x B x H): 44 x 50 x 38,5 mm/1,7 x 2 x 1,5 Zoll
-
Montagelochabstand A: 36 mm/1,4 Zoll
-
Montagelochabstand B: 36 mm/1,4 Zoll
-
Verpackungsgröße (L x B x H): 1100 x 130 x 80 mm/43,3 x 5,1 x 3,1 Zoll
-
Nettogewicht: 5,1 kg/11,2 lbs
-
Führungsschienenlänge: 1000 mm/39,4 Zoll
-
Modell Nummer: SFC16 - 1000L/li>
Contenido del Paquete Incluido

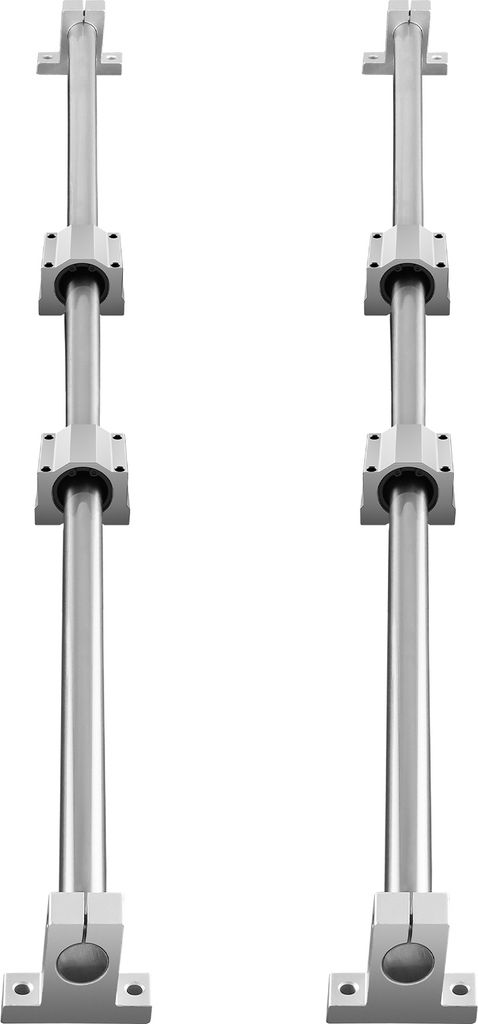

- 4 x SC16 Gleitblöcke
-
4 x Schienenstützen
-
2 x SFC16 1000 mm Linearwelle
