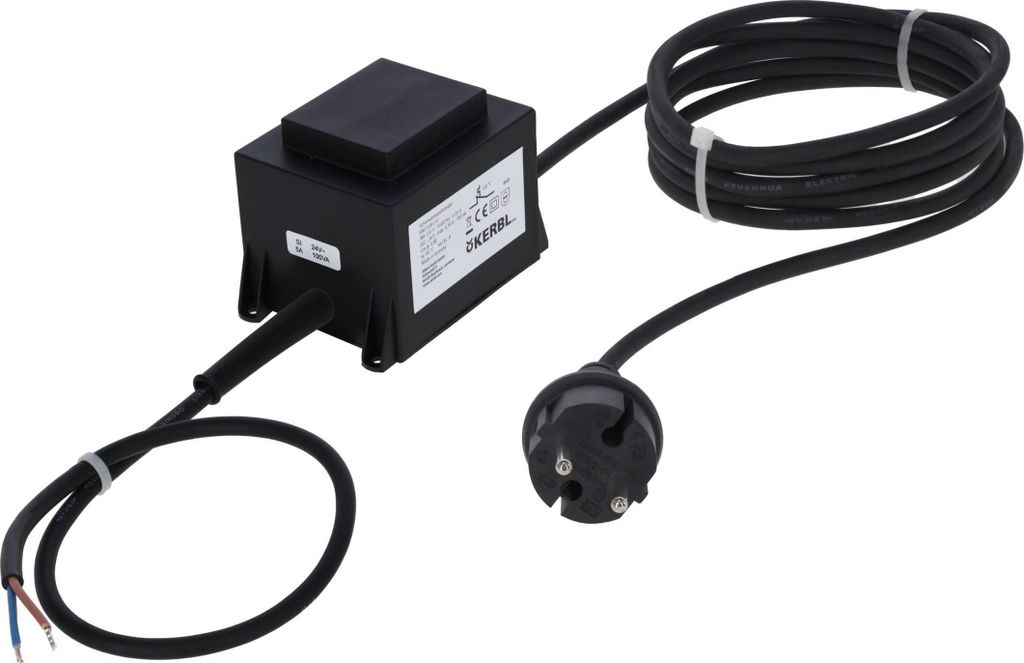

KERBL Transformator TRAFO 24V/100W

KERBL Transformator TRAFO 24V/100W

wandelt die Spannung von 230 Volt Wechselstrom (AC) auf sichere 24 Volt Wechselstrom (AC) um
Kurzschluss- und Überlastungsschutz durch leicht ersetzbare Feinsicherung im Ausgangsstromkreis
integrierter selbstrückstellender Temperaturbegrenzer zum Schutz vor Überhitzung
voll vergossenes Gehäuse: bestmöglicher Schutz vor Feuchtigkeit, mechanischen und elektronischen Belastungen

Mit Schutzart IP44 bietet unser Produkt zuverlässigen Schutz. Bei Anschluss der 230 Volt Zuleitung in einer Verteilerdose profitieren Sie von einem noch höheren Schutzgrad: IP54
Auf der Sekundärseite wird das Ausgangskabel in einer Klemmdose an den Verbraucher angeschlossen (Klemmdose nicht im Lieferumfang enthalten). Je nach Ausführung der Klemmdose auf der Sekundärseite bis zu IP67 möglich.

Technische Daten:
Eingangsspannung: 230V(AC) / 50 Hz
Ausgangsspannung: 24V(AC)
Bemessungsleistung: 100 VA (100 Watt)
Leistungsfaktor: 0,98
Schutzklasse: 2
IP-Schutzart: IP44
Schmelzsicherung: T0.63A


Wichtige Hinweise:
Die Installation darf nur durch entsprechendes Fachpersonal durchgeführt werden!
Bitte beachten Sie die korrekte Dimensionierung des erforderlichen Transformators und den korrekten Leitungsquerschnitt der 24V Leitung zum Verbraucher.

Ermittlung des richtigen Transformators:
Zur Ermittlung des richtigen Transformators muss die Leistungsaufnahme aller Verbraucher addiert werden. Zudem sollte ein Sicherheitsfaktor von 15% als Reserve mit eingerechnet werden.
Beispiel: Sie möchten zwei beheizte Tränkebecken mit je 80 Watt Heizelement betreiben. Zudem soll eine Stichleitung mit einem 1,0m langen Heizkabel und 11 Watt Heizleistung angeschlossen werden.

Die Systemleistung beträgt dann:
2x 80 W + 11 W = 171 W

Mit Sicherheitsfaktor von 15%:
171 W x 1,15 = 196,65 W

Es sollte also ein Transformator mit min. 200 Watt ausgewählt werden.

Ermittlung des richtigen Leiterquerschnitts:
Bei der Verwendung von Transformatoren ist auf den richtigen Leiterquerschnitt zu achten!
Generell sollte die Leitungslänge der 24V Leitung so kurz wie möglich gehalten werden. Um den richtigen Leiterquerschnitt zu ermitteln finden Sie bei den Bildern eine Tabelle bzw. auch eine Berechnungsformel.
