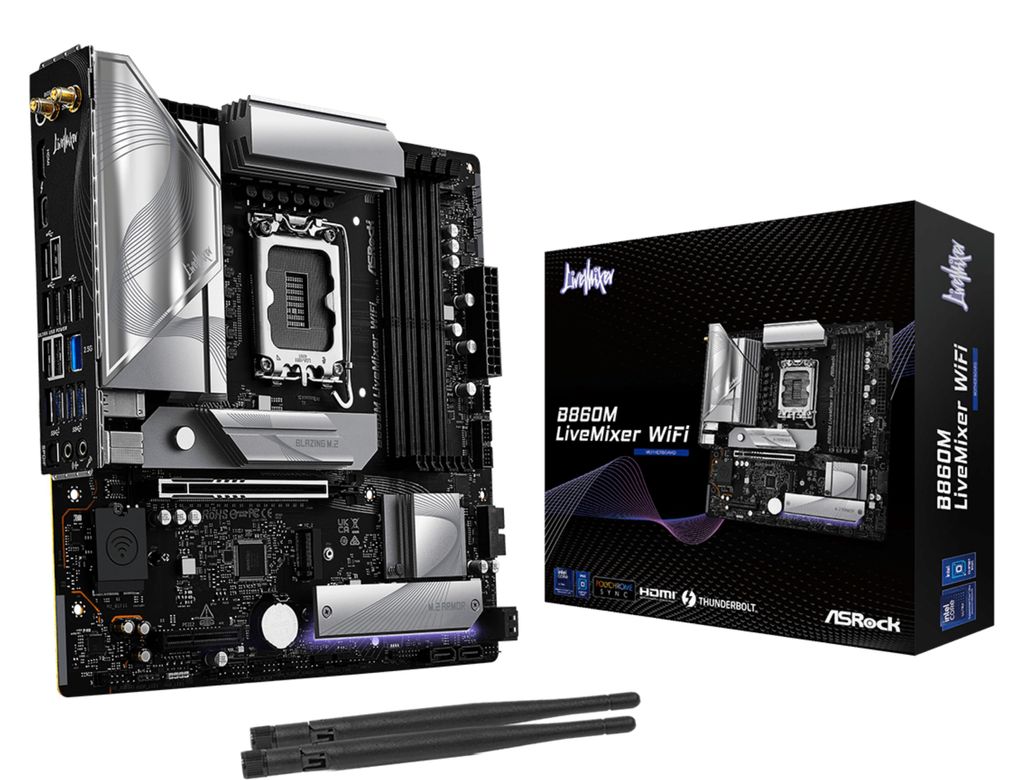

ASRock B860M LiveMixer WiFi, Mainboard

Die LiveMixer-Serie wurde mit Blick auf die Bedürfnisse moderner Content-Ersteller entwickelt und bietet hervorragende Anschlussmöglichkeiten für Streaming und mehrere Zusatzgeräte.

LIVE MIX. LIFE MAX
LiveMixer wurde mit Blick auf die Content-Ersteller der heutigen Generation entwickelt, die Motherboards mit hervorragenden Anschlussmöglichkeiten für Streaming und andere Zusatzgeräte benötigen. Dank seiner zuverlässigen Leistung können wir wunderbare Inhalte bereitstellen und mit unserer Zeit haushalten.

10+1+1 Power Phase Design
Ausgestattet mit robusten Komponenten und einer völlig reibungslosen Stromzufuhr zur CPU. Außerdem bietet es unübertroffene Übertaktungsmöglichkeiten und verbesserte Leistung bei niedrigster Temperatur auch für fortgeschrittene Gamer.

Dr.MOS
Dr.MOS ist die integrierte Endstufenlösung, die für synchrone Abwärtsspannungsanwendungen optimiert ist! Im Vergleich zu herkömmlichen diskreten MOSFETs liefert sie auf intelligente Weise einen höheren Strom für jede Phase und sorgt so für ein besseres thermisches Ergebnis und eine überlegene Leistung.

Exklusiver 20K-Kondensator mit 1000uF Kapazität
Der verbesserte 20K Black-Kondensator verlängert nicht nur die Lebensdauer auf 20.000 Stunden, sondern erhöht auch den Kapazitätswert von 560uF auf 1000uF, was mehrere Vorteile bringt:

●Höhere Kapazität: Größere Ladungsspeicherung für bessere Unterstützung bei hohen Lasten.
●Geringere Restwelligkeit: Geringere Schwankungen in der Leistungsabgabe, verbesserte Qualität.
●Stabilerer Ausgangsstrom: Stabile Stromversorgung, Minimierung von Spannungseinflüssen.
●Bessere Leistung und Systemstabilität: Erhöhte Zuverlässigkeit und gleichbleibende Leistung.

Hi-Density Power Connector
CPU-Übertaktung erfordert höheren Strom. Die ASRock Hi-Density Power Connectors sind so konzipiert, dass sie im Vergleich zu herkömmlichen CPU- und ATX-Stromanschlüssen höhere Ströme verkraften können, was zu einem stabileren System führt und die Brandgefahr bei starker Übertaktung verringert.

DDR5 XMP & EXPO Support
Abgeleitet von dem "Built for Stable and Reliable"-Designkonzept geht ASRock bei keinem Detail Kompromisse ein. Dieses Motherboard ist aus hochwertigen Materialien gefertigt. Enthusiasten können die DDR5-Speicherübertaktungsleistung durch Aktivierung der vorgetesteten Profile genießen. Stellen Sie sicher, dass die Speichermodule Intel® XMP/AMD EXPO™-fähig sind, und das Übertakten kann so erschwinglich, befriedigend und absolut schweißtreibend werden.

PCIe Gen5 Blazing M.2
Das Blazing M.2 beherbergt den neuesten PCI Express 5.0 Standard, um die doppelte Bandbreite im Vergleich zur vorherigen Generation zu erreichen, mit einer atemberaubenden Übertragungsgeschwindigkeit von 128Gb/s ist sie bereit, das volle Potential zukünftiger ultraschneller SSDs zu entfesseln.

DIY Friendly Design
M.2 Heatsink Toolless Design
M.2 Bottom Heatsink
Neben dem werkzeuglosen Design der M.2 SSD auf dem Motherboard setzt ASRock mit der Einführung des branchenweit ersten M.2-Heatsink-Schnellverschlussmechanismus auf dem Motherboard noch eins drauf. Das benutzerfreundliche werkzeuglose Design macht die Installation von M.2 SSDs super einfach.

Aluminium-Kühlkörper
Das erste, was ins Auge sticht, ist das optimierte Aluminium-Kühlkörper-Design. Kühlkörper sind entscheidend für eine effiziente Wärmeableitung, vor allem bei hoher Arbeitsbelastung wie Gaming oder Produktivitätsaufgaben.

Bis zu 22 USB-Anschlüsse (Front + Rückseite)
Mit 22 USB-Anschlüssen maximiert dieses Design die Konnektivität und bietet im Vergleich zu externen USB-Hubs eine zuverlässigere und stabilere Unterstützung für mehrere Zusatzgeräte.

Wi-Fi 6E 802.11axe
Die WiFi 6E Technologie hat sich auf das neue 6GHz Frequenzband ausgedehnt und bietet mehr WiFi-Fähigkeiten und einen noch besseren und schnelleren Internetverkehr. WiFi 6E bietet nicht nur höhere Geschwindigkeiten, sondern auch eine geringere Latenz und unterstützt Service-Levels, die denen von 5G-Netzwerken entsprechen.

Thunderbolt™ 4 Type-C
Die Thunderbolt™ 4-Technologie bringt Geschwindigkeit und Vielseitigkeit in den fortschrittlichsten USB Type-C und bietet ein schnelles und einfaches Verbindungsniveau für Arbeit oder Zuhause. Sie ermöglicht blitzschnelle Datenübertragungen von bis zu 40 Gbit/s und verbindet externe Monitore, Thunderbolt™- und USB-Geräte mit einem einzigen Thunderbolt 4-Kabel.

Dragon 2.5 Gb/s LAN
Die intelligente 2.5Gb/s LAN-Plattform wurde für maximale Netzwerkleistung für die anspruchsvollen Anforderungen von Heimnetzwerken, Content-Erstellern, Online-Gamern und hochwertigen Streaming-Medien entwickelt. Dank der bis zu 2,5-fachen Netzwerkleistung im Vergleich zum Standard-Gigabit-Ethernet genießen Sie ein schnelleres und kompromissloses Konnektivitätserlebnis für Spiele, Dateiübertragungen und Backups.

Mehr als USB-Übertragungsgeschwindigkeit
Ultra USB Power
Bietet eine stabile Stromversorgung und ein besseres Klangerlebnis! Ultra USB Power liefert 5V Strom, der von der +12V Stromschiene umgewandelt wird, deren Spannungsabfall bei starker Belastung viel geringer ist als die +5V vom Netzteil, und verhindert Geräusche von anderen Geräten oder RGB-LEDs.

POLYCHROME RGB
Dieses Motherboard verfügt über Onboard-RGB-Header und adressierbare RGB-Header, die es ermöglichen, das Motherboard mit kompatiblen LED-Geräten wie Leisten, CPU-Lüftern, Kühlern, Gehäusen und so weiter zu verbinden.

SignalRGB
SignalRGB vereinheitlicht Ihre RGB-Geräte und bietet nahtlose Anpassung, spielbezogene Effekte, Makroautomatisierung und Systemüberwachung. Die offizielle Partnerschaft ermöglicht ASRock-Motherboards eine erweiterte Beleuchtungssteuerung, verbessert die Kompatibilität mit einer Vielzahl von RGB-Geräten und bietet eine größere Flexibilität bei der Anpassung.

Kundenspezifisches Wärmemanagement
Das Thermistorkabel und der Thermistor-Header bieten eine zusätzliche Quelle für die Temperaturüberwachung und ermöglichen kundenspezifische Wärmemanagement-Lösungen.

Verstärkter Stahlsteckplatz
[PCIe 5.0 Version]
Der verstärkte Stahlsteckplatz ist in der Lage, den PCI Express 5.0 Standard zu unterstützen. Die verschiedenen Vorteile sind:
Zusätzliche Verankerungspunkte
Stärkere Verriegelung
Sicherstellung der Signalstabilität
Sicherstellung, dass schwere Grafikkarten gut installiert werden können.Asrock B860M LiveMixer WiFi. Prozessorhersteller: Intel, Prozessorsockel: LGA 1851 (Sockel V1). Unterstützte Speichertypen: DDR5-SDRAM, Maximaler interner Speicher: 256 GB, Speichersteckplatztyp: DIMM. Unterstützte Festplattenschnittstellen: M.2, SATA III, RAID-Stufen: 0, 1, 5, 10. Grafikkartenfamilie: Intel. Ethernet-Schnittstellentyp: 2,5 Gigabit Ethernet, LAN-Controller: Dragon RTL8125BG, Top Wi-Fi-Standard: Wi-Fi 6E (802.11ax)

Das ASRock B860M LiveMixer WiFi basiert auf dem Intel®-B860-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1851. Es verfügt über vier DDR5-Slots für bis zu 256 GB Arbeitsspeicher. Zur weiteren Ausstattung des ASRock B860M LiveMixer WiFi gehören ein PCIe-5.0-x16-Slot und ein PCIe-4.0-x16-Slot (x2 Lanes). Außerdem verfügt das ASRock B860M LiveMixer WiFi über 8-Kanal-Sound, eine 2.5 Gigabit-LAN-Schnittstelle, WiFi 6E, Bluetooth 5.3, vier SATA3-Anschlüsse, drei M.2-Anschlüsse und eine Reihe an USB-Schnittstellen.

Typ	Mainboard
EAN	4711581490314
Hersteller-Nr.	90-MXBRT0-A0UAYZ
Sockel	1851
Max. unterstützte CPUs	1
Prozessor	Unterstützte Modelle	Core Ultra 3 2xx (Arrow Lake), Core Ultra 5 2xx (Arrow Lake), Core Ultra 5 2xxF (Arrow Lake), Core Ultra 5 2xxK (Arrow Lake), Core Ultra 5 2xxKF (Arrow Lake), Core Ultra 5 2xxT (Arrow Lake), Core Ultra 7 2xx (Arrow Lake), Core Ultra 7 2xxF (Arrow Lake), Core Ultra 7 2xxK (Arrow Lake), Core Ultra 7 2xxKF (Arrow Lake), Core Ultra 7 2xxT (Arrow Lake), Core Ultra 9 2xx (Arrow Lake), Core Ultra 9 2xxK (Arrow Lake), Core Ultra 9 2xxKF (Arrow Lake), Core Ultra 9 2xxT (Arrow Lake)
Chipsatz	Intel® B860
Steckplätze	PCIe x16	2x (davon: 1x PCIe x16, 1x PCIe x2)
BIOS	256 Mb Flash ROM, UEFI AMI BIOS
Formfaktor	µATX
Verwendung	PC
Netzteil	ATX12V (24-Pin + 2x 8-Pin)
Speicher	maximal	256 GB
	Anzahl der Sockel	4x DDR5
	unterstützte Standards	DDR5 - 8666 (O.C.) / 6400 / 6200 / 6000 / 5800 / 5600 / 5400 / 5200 / 5000 / 4800 / 4400
	Kanäle	2
	Maximale Speicherranks	8
	Speichercontroller in CPU	Ja
Anschlüsse (extern)	USB-A 3.2 Gen 1 (5 Gbit/s)	6
	Hinweis:	Die Bezeichnung USB 3.2 Gen 1 entspricht den früheren Bezeichnungen USB 3.1 Gen 1 bzw. USB 3.0. Die Bezeichnung USB 3.2 Gen 2 entspricht den früheren Bezeichnungen USB 3.1 Gen 2 bzw. USB 3.1.
	USB-A 2.0	6
	Thunderbolt	1 x Version 4
	HDMI	1
	Mikrofon	1
	Line-Out	1
	S/PDIF-Out (optisch)	1
	RJ-45	1
	Bluetooth	Ja
	WLAN	Ja
Anschlüsse (intern)	SATA	4
	M.2	3
	M.2-Modul Key	M
	M.2 Schnittstelle	PCIe
	M.2 Länge	80 - 80 mm
	RGB LED Header	1
	addressable RGB LED Header	3
	4-polig PWM-Lüfter	6
Anschlüsse (optional)	USB 3.2 Gen 1 (5 Gbit/s)	4
	USB-C 3.2 Gen 2x2 (20 Gbit/s	1
	USB 2.0	4
	TPM	Ja
SATA-Controller	Intel® B860
direkt nutzbare RAID-Level	0, 1, 10, 5
USB-Controller	Intel® B860
Sound	Realtek ALC1220 7.1 Surround Sound
LAN	Dragon RTL8125BG 2.5Gb Ethernet
	802.11axe Wi-Fi 6E
Features	1x Thunderbolt 4 USB-C Port mit DisplayPort Unterstützung.
Weitere Informationen	Um auch neueste Prozessorkerne zu unterstützen, ist evtl. ein BIOS-Update erforderlich.
Zubehör	vorhanden	2 x SATA Kabel, 2 x ASRock WiFi 2.4/5/6 GHz Antennen, 1 x Thermistor Kabel
Warn- und Sicherheitshinweise	Warnhinweise: Achtung: Produkt enthält eine Knopfzelle oder Münzbatterie.

ASRock B860M LiveMixer WiFi Mainboard (HtM1P14CEhO1D3R) Prozessor (HtM1P14CEhO1D3R) Prozessor-Hersteller: Intel (HtM1P14CEhO1D3R) Prozessor-Sockel: LGA 1851 (Sockel V1) Prozessor-Speicher: Unterstützte Speichertypen: DDR5-SDRAM

Prozessorhersteller:

Intel

Prozessorsockel:

LGA 1851 (Socket V1)

Unterstützte Arbeitsspeicher:

DDR5-SDRAM

Anzahl der Speichersteckplätze:

4

RAM-Speicher maximal:

256 GB

Arbeitsspeicher Typ:

DIMM

Speicherkanäle:

Zweikanalig

ECC-Kompatibilität:

Nicht-ECC

Unbuffered Speicher:

Ja

Unterstützte Speicherlaufwerk-Schnittstellen:

M.2, SATA III

RAID-Unterstützung:

Ja

RAID Level:

0, 1, 5, 10

Eingebaute Grafikadapter:

Ja

Grafikkarte-Familie:

Intel

Anzahl USB 2.0 Schnittstellen:

2

USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse:

2

USB 3.2 Gen 2 (3.1 Gen 2) Anschlüsse:

1

SATA III Anschlüsse:

4

Front Panel Audiostecker:

Ja

ATX Stromstecker (24-pol.):

Ja

CPU Ventilatorstecker:

Ja

Anzahl der CPU-Lüfteranschlüsse:

2

Zahl der Chassisventilatorstecker:

3

EPS Stromstecker (8-pin):

Ja

Anzahl der EPS-Stromanschlüsse (4--polig):

2

TPM-Anschluss:

Ja

RGB-LED-Stiftleiste:

Ja

Anzahl der RGB-LED-Stiftleisten:

5

Anzahl USB 2.0 Anschlüsse:

6

USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:

6

USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ C:

0

USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ A:

0

USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C:

0

Anzahl Ethernet-LAN-Anschlüsse (RJ-45):

1

Anzahl VGA (D-Sub) Anschlüsse:

0

Anzahl HDMI-Anschlüsse:

1

Anzahl DVI-D-Anschlüsse:

0

Mikrofon-Eingang:

Ja

S/PDIF-Ausgang:

Ja

Menge der Thunderbolt-Anschlüsse:

1

WLAN:

Ja

Ethernet/LAN:

Ja

Ethernet Schnittstellen Typ:

2.5 Gigabit Ethernet

LAN-Controller:

Dragon RTL8125BG

Top WLAN-Standard:

Wi-Fi 6E (802.11ax)

WLAN-Standards:

802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)

Bluetooth:

Ja

Bluetooth-Version:

5.3

Komponente für:

PC

Motherboardformfaktor:

micro ATX

Motherboard Chipsatz Familie:

Intel

Motherboard Chipsatz:

Intel B860

Audio Kanäle:

7.1 Kanäle

Audio-Chip:

Realtek ALC1220

Unterstützt Windows-Betriebssysteme:

Windows 11 x64

PCI Express x4-Steckplätze (Gen 4.x):

1

PCI Express x16-Steckplätze (Gen 5.x):

1

Anzahl der M.2 (M)-Steckplätze:

1

BIOS-Typ:

UEFI AMI

BIOS-Speichergröße:

256 Mbit

Breite:

244 mm

Tiefe:

244 mm

Mitgelieferte Kabel:

SATA

Beschreibung

SpeicherUnterstützte Speicherlaufwerksschnittstellen: M.2, Serial ATA III
Unterstützte Speicherlaufwerksgrößen2,5

3,5"

M.2
Anzahl der M.2 (M & B)-Steckplätze: 2
RAID-Unterstützung: Ja
RAID-Level0

1

JBOD
Online-RAID-Migration: Ja
Online-RAID-Erweiterung: Ja
RAID-Neuaufbau: Ja
Hot-Swap-Laufwerksschächte: Ja
Unterstützte DateisystemeexFAT

ext3

ext4

FAT32

HFS+

NTFS



Erweitern



Einklappen
Speicherlaufwerke Installiert: Nein
Anzahl unterstützter Speicherlaufwerke: 2
Typ des installierten Speicherlaufwerks: Nein
Unterstützte Speicherlaufwerkstypen: HDD und SSD
Disk-Roaming: Ja
ProzessorProzessorhersteller: Intel
Prozessorfamilie: Intel® Celeron®
Prozessormodell: J6412
Prozessorfrequenz: 2,6 GHz
Prozessorkerne: 4
Prozessor-Threads: 4
Prozessor-Cache: 1,5 MB
On-Board-Grafikkartenmodell: Intel® UHD Graphics
ArbeitsspeicherMaximal unterstützter RAM: 8 GB
Interner Speicher: 8 GB
Flash-Speicher: 4 MB
NetzwerkEthernet-LAN: Ja
Ethernet-LAN-Daten Raten10

100

1000

2500 Mbit/s



Erweitern



Einklappen
DHCP-Client: Ja
DHCP-Server: Ja
Jumbo-Frames-Unterstützung: Ja
iSCSI-Unterstützung: Ja
Wake-on-LAN-fähig: Ja
Dynamisches DNS (DDNS): Ja
Ports & SchnittstellenUSB-Anschluss: Ja
Anzahl USB 2.0-Anschlüsse: 2
Anzahl USB 3.2 Gen 2 (3.1 Gen 2) Typ-A-Anschlüsse: 2
Anzahl HDMI-Anschlüsse: 2
HDMI-Version: 1.4b
Ethernet-LAN-Anschlüsse (RJ-45): 2
Gleichzeitige Verbindungen: 1500
DesignGehäusetyp: Tower
Kühlungstyp: Aktiv
Produktfarbe: Schwarz
Anzahl Lüfter: 1 Lüfter
Lüfterdurchmesser: 7 cm
Laufwerksschachtverriegelung: Ja
LED-AnzeigenLAN

Stromversorgung

Status
Steckplatz für Kabelschloss: Ja
Steckplatztyp für Kabelschloss: Kensington
LeistungTyp: NAS
Geräteklasse: Klein & Mittleres Unternehmen
Backup-Funktion: Ja
Backup-Funktionen

iSCSI LUN
Summer: Ja
Mehrsprachige Unterstützung: Ja
Snapshot: Ja
Verwaltungsprotokolle: SNMP V2/V3
Verwaltung der Zugriffsrechte für freigegebene Ordner: Ja
Sicherheitsalgorithmen

256-Bit-AES

FIPS 140-2

HTTPS

SSH



Erweitern


Einklappen

Produktspezifikationen:

• Sockel: LGA 1851 (Socket V1)
• RAM-Speicher max.: 256 GB
• Chipsatz: Intel B860
• Formfaktor: micro ATX

Hersteller-Nr.:90-MXBRT0-A0UAYZ

B860M LiveMixer WiFi

90-MXBRT0-A0UAYZ

Das ASRock B860M LiveMixer WiFi basiert auf dem Intel®-B860-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1851. Es verfügt über vier DDR5-Slots für bis zu 256 GB Arbeitsspeicher. Zur weiteren Ausstattung des ASRock B860M LiveMixer WiFi gehören ein PCIe-5.0-x16-Slot und ein PCIe-4.0-x16-Slot (x2 Lanes). Außerdem verfügt das ASRock B860M LiveMixer WiFi über 8-Kanal-Sound, eine 2.5 Gigabit-LAN-Schnittstelle, WiFi 6E, Bluetooth 5.3, vier SATA3-Anschlüsse, drei M.2-Anschlüsse und eine Reihe an USB-Schnittstellen.

Asrock B860M LiveMixer WiFi. Prozessorhersteller: Intel, Prozessorsockel: LGA 1851 (Socket V1). Unterstützte Arbeitsspeicher: DDR5-SDRAM, RAM-Speicher maximal: 256 GB, Arbeitsspeicher Typ: DIMM. Unterstützte Speicherlaufwerk-Schnittstellen: M.2, SATA III, RAID Level: 0, 1, 5, 10. Grafikkarte-Familie: Intel. Ethernet Schnittstellen Typ: 2.5 Gigabit Ethernet, LAN-Controller: Dragon RTL8125BG, Top WLAN-Standard: Wi-Fi 6E (802.11ax)

ASRock B860M LiveMixer WiFi ist ein mATX-Mainboard mit HDMI/USB-C und DDR5-Unterstützung.

ASRock B860M LiveMixer WiFi DDR5 Intel S1851 retail (90-MXBRT0-A0UAYZ)

ASRock B860M LiveMixer WiFi - Mainboard - Intel Sockel 1851 (Core Ultra 100&200) - B860 - ATX - 256 GB - DDR5 - DIMM - RAID Level: 0 - 1 - 5 - 10 - SATA - USB Typ C - USB Typ C - SATA - PCI - Unified Extensible Firmware Interface
