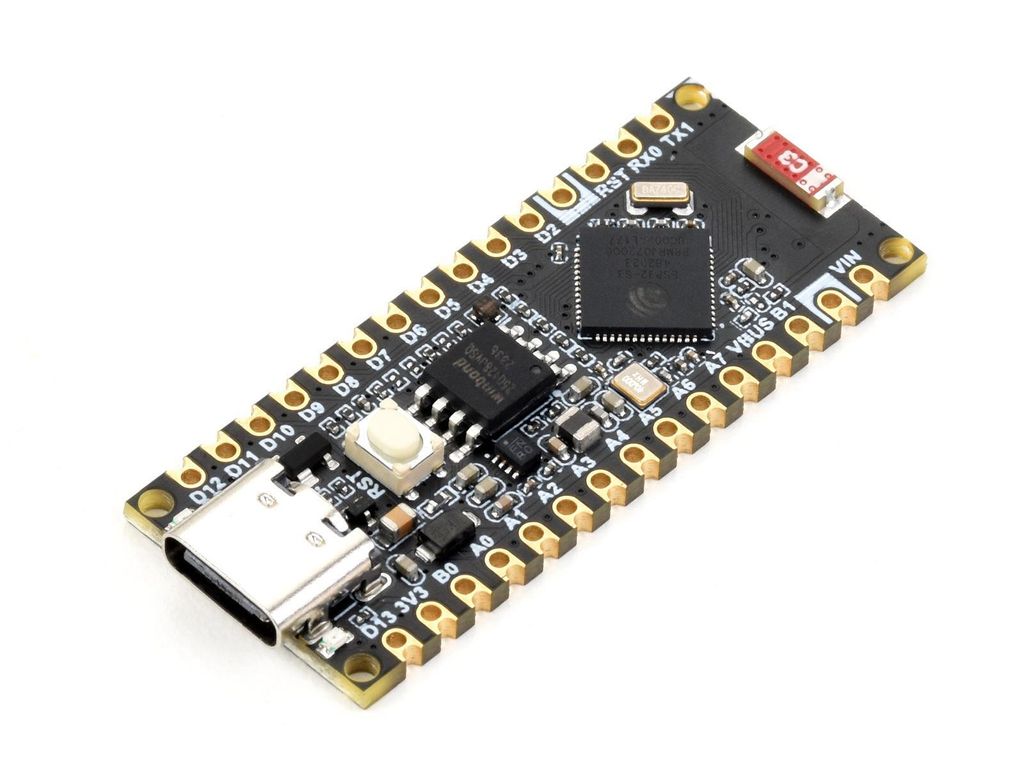

WaveShare ESP32-S3-Nano Development Board (ESP32-S3R8) Compatible with Arduino Nano ESP32

Der ESP32-S3-Nano verwendet den ESP32-S3R8-Chip und ist mit dem Arduino Nano ESP32 kompatibel. Es ist kompakt und leistungsstark, eignet sich für Anwendungen wie IoT und MicroPython und lässt sich einfach in Ihre Projekte integrieren.

• Verwendet den ESP32-S3R8-Chip mit dem Xtensa® 32-Bit-LX7-Dual-Core-Prozessor, der mit 240 MHz laufen kann
• Integrierter 512 KB SRAM, 384 KB ROM, 8 MB PSRAM, 16 MB Flash-Speicher
• Integrierte drahtlose 2,4-GHz-WLAN- und Bluetooth LE-Dual-Mode-Kommunikation mit überragender HF-Leistung
• Unterstützt den nahtlosen Wechsel zwischen Arduino- und MicroPython-Programmierung, flexiblere Nutzung
• Kompatibel mit der Arduino IoT Cloud, ermöglicht die Überwachung und Steuerung Ihres Projekts von überall aus mithilfe der Arduino IoT Cloud-App
• Unterstützt HID und emuliert Human Interface Devices wie Tastaturen oder Mäuse über den USB-Anschluss für eine einfachere mit dem PC

Produktparameter

• Modell: ESP32-S3-Nano
• Mikrocontroller: ESP32-S3R8 (Dual-Core 32-Bit Xtensa LX7)
• Taktfrequenz: ESP32-S3R8: 240 MHz
• Speicher: ESP32-S3R8: 384 KB ROM, 512 KB RAM, 16 MB Flash, 8 MB PSRAM
• Drahtlose Kommunikation: 2,4 GHz WLAN + Bluetooth LE
• Betriebsspannung: 3,3 V
• Stromeingang: 621 V
• Schaltfläche „Zurücksetzen“: Vertikal
• IO-Pin Ausgangsstrom: 40 mA
• Digitale Pins: 14
• Analoge Pins: 8
• DAC: Keine
• PWM: 5
• UART: 2
• I2C: 1
• SPI: 1
• CAN: Keine
• DC-Buchse: Keine
• Leistungsausgangs-Header: Keine
• 5V Ausgangsleistung: 1000mA Max
• Experimentelles Board: Support

Was ist an Bord?

1. ESP32-S3R8 Dual-Core-Prozessorbis zu 240 MHz Lauffrequenz
2. W25Q128JVSIQ 16 MB Flash, für Programm- und Datenspeicherung
3. MP2322GQH 3,3V Spannungsregler
4. 2,4G-Keramikantenne
5. USB-Typ-C-Anschlusszum Herunterladen von Programmen und zum Debuggen der seriellen Schnittstelle
6. RST-Tastezum Zurücksetzen des ESP32-S3R8
7. Arduino-Nano-Schnittstellekompatibel mit der Arduino-Schnittstelle, passt sich dem Lötpad mit 2,54-Pitch an und kann direkt an die Experimentierplatine angeschlossen werden
8. RGB-Anzeige blinkt und erlischt dann beim Einschalten oder Zurücksetzen, unterstützt die programmierbare Steuerung, nachdem das Board normal hochgefahren ist
9. Stromanzeige
10. Benutzer-LED

Lieferumfang

• ESP32-S3-Nano x1
• 40PIN Stiftleiste (schwarz) x2

ESP32-S3-Nano EntwicklungsbrettESP32-S3-Nano Entwicklungsboard: Auf ESP32-S3R8 basierend, mit Arduino Nano ESP32 kompatibel
Das ESP32-S3-Nano ist eine verbesserte Version des Arduino Nano ESP32 und basiert auf dem leistungsstarken ESP32-S3R8 Chip. Es ist kompakt, leistungsstark und ideal für Anwendungen wie IoT und MicroPython geeignet. Mit integriertem 2.4GHz Wi-Fi und Bluetooth LE Dual-Modus bietet es herausragende drahtlose Kommunikationsmöglichkeiten.

Merkmale im Überblick

• Verwendet den ESP32-S3R8 Chip mit einem Xtensa 32-Bit LX7 Dual-Core Prozessor, der mit bis zu 240 MHz läuft.
• Integrierte 512KB SRAM, 384KB ROM, 8MB PSRAM und 16MB Flash-Speicher.
• Unterstützt HID, emuliert Human Interface Devices wie Tastaturen oder Mäuse über USB.

Technische Daten

• Prozessor: ESP32-S3R8 Dual-Core, bis zu 240 MHz
• Speicher: 384KB ROM, 512KB SRAM, 8MB PSRAM, 16MB Flash
• Drahtlose Kommunikation: 2.4GHz Wi-Fi + Bluetooth LE
• Spannungsversorgung: Optionen für 5V/3.3V, unterstützt mehr Shields
• Digital Pins: 14, Analog Pins: 8, UART: 2, I2C: 1, SPI: 1

Sonstige Daten

• Nahtloses Umschalten zwischen Arduino und MicroPython Programmierung
• Kompatibel mit Arduino IoT Cloud für Fernüberwachung und -steuerung

Lieferumfang

• 1x ESP32-S3-Nano Entwicklungsboard
• 2x 40PIN männliche Stiftleiste (schwarz)

Wiki: ESP32-S3-Nano
- Produkt außerhalb der Reichweite von Kindern aufbewahren. - Nicht in feuchten oder nassen Umgebungen verwenden, um Kurzschlüsse zu vermeiden. - Vor Überhitzung und direkter Sonneneinstrahlung schützen. - Eingänge und Ausgänge nicht mit falscher Spannung versorgen. Beachten Sie die Betriebsspannung (typischerweise 3,3 V). - Nicht mit nackten Händen oder leitfähigen Materialien berühren, wenn das Board in Betrieb ist. - Unsachgemäße Handhabung kann Bauteile beschädigen oder Brandgefahr verursachen. - Nur mit zugelassenen Netzteilen und Zubehörteilen verwenden. - Produkt beim Löten oder bei Modifikationen ordnungsgemäß befestigen und Erdung beachten. - Entsorgung gemäß den lokalen Vorschriften für elektronische Abfälle vornehmen. - Nicht in den Hausmüll werfen, sondern bei einer Recyclingstation für Elektronik abgeben. - Akkus/Netzteile getrennt und gemäß deren spezifischen Vorschriften entsorgen.
