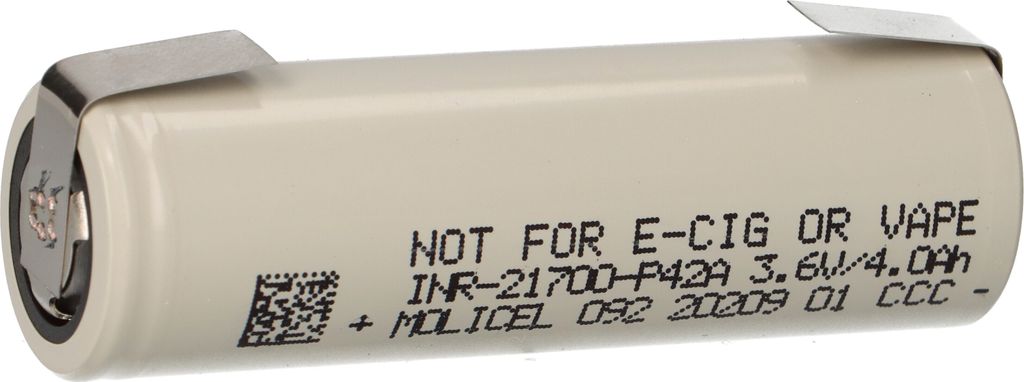

Molicel INR21700-P42A: U-Lötfahne-Industriezelle
Der Molicel INR21700-P42A ist ein wiederaufladbarer Lithium-Ionen-Akku im 21700-Format mit 3,6 V Nennspannung und 4.200 mAh typischer Kapazität. Dieser Artikel wird als U-Lötfahne-Ausführung n.
Eigenschaften und Einsatzbereiche
Die P42A verbindet 4.200 mAh typische Kapazität mit einer auf hohe Stromabgabe ausgelegten Zellkonstruktion. Als Industriezelle ist sie für die Integration in geeignete Geräte- und Batteriesysteme mit abgestimmter Ladeelektronik, Schutzfunktionen und Temperaturüberwachung vorgesehen. Konkrete Gerätefreigaben lassen sich aus dem Zellformat allein nicht ableiten.
Die angebrachte U-Lötfahne stellt eine Anschlussmöglichkeit für die fachgerechte Integration bereit. Entscheidend sind neben der Fahnenform auch deren Abmessungen, Isolation und zulässige Strombelastung. Die Bezeichnung U oder Z ersetzt keine Anschlusszeichnung.
Technische Daten
| Zellhersteller | Molicel / E-One Moli Energy |
|---|
| Zellmodell | INR21700-P42A |
|---|
| Zellformat | 21700 |
|---|
| Technologie | Lithium-Ionen, wiederaufladbar |
|---|
| Nennspannung je Zelle | 3,6 V |
|---|
| Typische Kapazität je Zelle | 4.200 mAh |
|---|
| Mindestkapazität je Zelle | 4.000 mAh |
|---|
| Anschlussausführung | U-Lötfahne |
|---|
| Ladeschlussspannung der Rohzelle | 4,2 V |
|---|
| Entladeschlussspannung der Rohzelle | 2,5 V |
|---|
| Standardladestrom der Rohzelle | 4,2 A |
|---|
| Entladestrom der Rohzelle | |
|---|
| 0 bis +45 °C |
|---|
| −40 bis +60 °C |
|---|
| Maximale Rohzellenmaße laut Herstellerseite | Ø 21,7 × 70,2 mm |
|---|
| Maximales Rohzellengewicht laut Herstellerseite | 70 g |
|---|
| Liefermenge | 1 Einzelzelle |
|---|
Hinweis zur Anschlussausführung: Die angegebenen Maße, Gewichte und Stromwerte beziehen sich auf die Molicel-Rohzelle. Zusatzkontakt oder Lötfahnen können die Außenmaße und die zulässige Belastung verändern. Für die fertige Anschlussausführung gilt keine pauschale Freigabe bis zum maximalen Rohzellenstrom.
Kompatibilität und Auswahl
Gleichen Sie die vollständige Modellbezeichnung, Nennspannung, Ladeverfahren, Kontaktform und den verfügbaren Bauraum ab. Prüfen Sie außerdem die erforderliche Belastbarkeit sowie Überlade-, Tiefentlade- und Kurzschlussschutz. Ein Wechsel zu einer kapazitätsstärkeren Zelle setzt weiterhin eine Freigabe für das gesamte System voraus.
Die Baugröße 21700 ist größer als 18650. Eine ähnliche Nennspannung macht beide Formate nicht austauschbar. Die häufige Handelsbezeichnung 3,7 V ändert nichts an der Hersteller-Nennspannung von 3,6 V für dieses Zellmodell.
Lieferumfang
1 × Molicel INR21700-P42A Li-Ion-Zelle in U-Lötfahne-Ausführung.
Laden, Handhabung und Lagerung
Nur mit einer geeigneten CC/CV-Ladeelektronik für 4,2-V-Ladeschluss und innerhalb der zulässigen Strom- und Temperaturgrenzen laden. Die Integration gehört in fachkundige Hände. Zellen niemals kurzschließen, verpolen, öffnen oder direkt am Zellgehäuse löten. Beschädigte Isolierungen, Verformung oder auffällige Erwärmung erfordern eine Prüfung vor weiterer Verwendung.
Für Transport und Lagerung die Pole gegen unbeabsichtigten Metallkontakt sichern; kühl und trocken aufbewahren. Nicht ungeschützt zusammen mit Schlüsseln oder Münzen transportieren. Molicel sieht diese Zellen nicht für E-Zigaretten, Vapes oder Verdampfer vor.
Häufige Fragen
Sind U- und Z-Lötfahne beliebig austauschbar?
Nein. Die mechanische Anordnung muss zur vorgesehenen Konstruktion passen. Vergleichen Sie Anschlusszeichnung, Lage der Pole, Fahnenabmessungen und Isolation.
Warum unterscheiden sich typische und Mindestkapazität?
Molicel nennt für die P42A 4.200 mAh als typischen Wert und 4.000 mAh als Mindestwert unter den jeweiligen Prüfbedingungen. Die im Betrieb entnehmbare Kapazität hängt unter anderem von Strom, Temperatur und Abschaltgrenze ab.
Ist die Zelle ein fertiger Ersatzakku für mein E-Bike oder Werkzeug?
Nein. Eine Einzelzelle ist kein freigegebener Ersatz für einen vollständigen Geräteakku. Dafür müssen das komplette Batteriesystem, die Schutzsteuerung und die Gerätefreigabe zusammenpassen.
Weitere Bauformen und Liefermengen finden Sie in unserer Molicel-Akkuübersicht.
