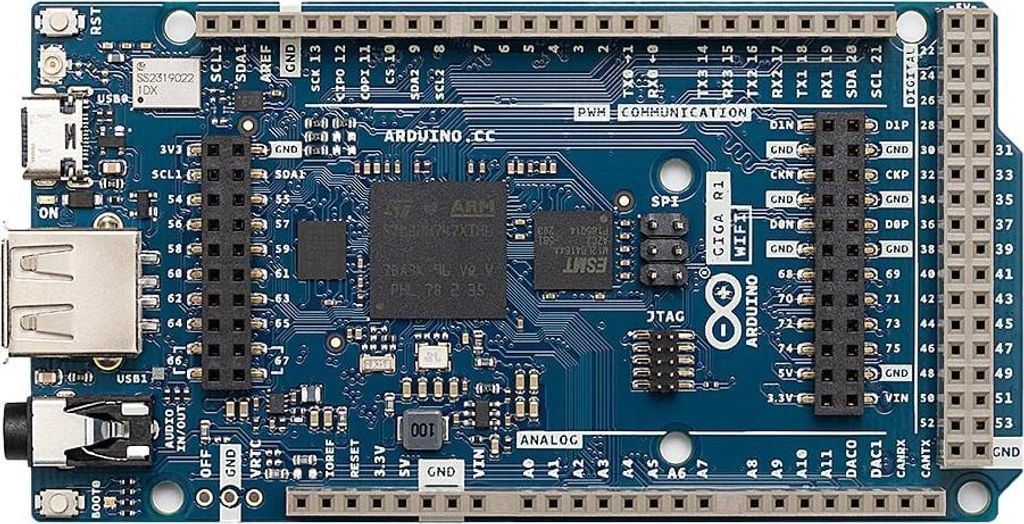

Arduino GIGA R1 WiFi
Der Arduino GIGA R1 WiFi ist für ambitionierte Maker konzipiert, die ihre Projekte auf die nächste Stufe heben möchten. Dieses Board bietet fortschrittliche Funktionen und behält dabei den gleichen Formfaktor wie unsere beliebten Mega und Due.
Merkmale im Überblick- Dual-Core-Mikrocontroller (STM32H747XI) mit Cortex-M7 bei 480 MHz und Cortex-M4 bei 240 MHz
- Drahtlose Kommunikation mit Wi-Fi und Bluetooth über das Murata 1DX Modul
- 76 GPIO-Pins, 4 UARTs, 3 I2C-Ports, 2 SPI-Ports, 1 FDCAN
- Zusätzliche Anschlüsse für USB-A, USB-C, 3,5 mm Audio und JTAG
- Unterstützung für Arduino IoT Cloud mit sicherer Kommunikation durch ATECC608A
Technische Daten- Board Name: Arduino GIGA R1 WiFi
- SKU: ABX00063
- Mikrocontroller: STM32H747XI dual Cortex-M7+M4 32bit low power Arm MCU
- Funkmodul: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps und Bluetooth
- Sicheres Element: ATECC608A-MAHDA-T
- USB: USB-C Programming Port / HID
- USB-A: Host (mit PA_15 aktivieren)
- Digitale I/O-Pins: 76
- Analoge Eingänge: 12
- DAC: 2 (DAC0/DAC1)
- PWM-Pins: 12
- VRT & OFF-Pin
- UART: 4x
- I2C: 3x
- SPI: 2x
- CAN: Externer Transceiver erforderlich
- Kameraanschluss: I2C + D54-D67
- Displayanschluss: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
- Audioanschluss: DAC0, DAC1, A7
- Betriebsspannung: 3,3V
- Eingangsspannung (VIN): 6-24V
- Gleichstrom pro I/O-Pin: 8 mA
- Taktfrequenz Cortex M7: 480 MHz
- Taktfrequenz Cortex M4: 240 MHz
- Speicher: STM32H747XI 2MB Flash, 1MB RAM
- Abmessungen: 53 mm x 101 mm
Sonstige Daten- Zusätzliche Anschlüsse: USB-A, USB-C, 3,5 mm Audio, JTAG
Lieferumfang- 1x Arduino GIGA R1 WiFi Board
Link- Prozessortaktfrequenz:
- 480 MHz
- Prozessorhersteller:
- ARM
- Anzahl Prozessorkerne:
- 2
- RAM-Kapazität:
- 1 MB
- Flash-Speicher:
- 2 MB
- WLAN:
- Ja
- USB-Version:
- 2.0
- WLAN-Standards:
- 802.11b, 802.11g, Wi-Fi 4 (802.11n)
- Bluetooth:
- Ja
- Bluetooth-Version:
- 4.2
- Bluetooth Low Energy (BLE):
- Ja
- Anzahl der digitalen E-/A-Kontakte:
- 76
- Anzahl der analogen E-/A-Kontakte:
- 12
- PWM digitale E-/A-Pins:
- 12
- UART:
- Ja
- I2C-Schnittstelle:
- Ja
- SPI Schnittstelle:
- Ja
- Dimensionen Tafel:
- 53 x 101 mm
Der Arduino GIGA R1 WiFi wurde für ambitionierte Maker entwickelt. Es bietet die Möglichkei für Gamer, Künstler, Sounddesigner und jeden, der mit großen Ideen und kleinem Budget in die Tech-Welt einzusteigen - weil es fortschrittliche Funktionen in ein handliches Board packt, mit dem gleichen Formfaktor wie die beliebten Mega und Due. Mikrocontroller (STM32H747XI): Dieser Dual-Core-Mikrocontroller mit 32 Bits ermöglicht es Ihnen, zwei Prozessoren miteinander kommunizieren zu lassen (einen Cortex®-M7 mit 480 MHz und einen Cortex®-M4 mit 240 MHz). Sie können sogar Micropython auf dem einen und Arduino auf dem anderen ausführen. Drahtlose Kommunikation (Murata 1DX): Egal, ob Sie Wi-Fi oder Bluetooth bevorzugen, der GIGA R1 WiFi bietet Ihnen alles. Sie können sich sogar schnell mit der Arduino IoT Cloud verbinden und Ihr Projekt aus der Ferne verfolgen. Und wenn Sie sich Sorgen um die Sicherheit der Kommunikation machen, hat der ATECC608A alles unter Kontrolle. Hardware-Anschlüsse und Kommunikation: In Anlehnung an den Arduino Mega und den Arduino Due verfügt der GIGA R1 WiFi über 4 UARTs (serielle Hardware-Ports), 3 I2C-Ports (1 mehr als bei den Vorgängern), 2 SPI-Ports (1 mehr als bei den Vorgängern), 1 FDCAN. GPIOs und zusätzliche Pins Dank des gleichen Formfaktors des Mega und des Due können Ihre kundenspezifischen Shields leicht an das GIGA R1 WiFi angepasst werden (denken Sie aber daran, dass dieses Board mit 3,3V arbeitet!). Dank zusätzlicher Header, beträgt die Gesamtzahl der GPIO-Pins 76 - das Beste daran: Sie können von unten auf sie zugreifen, so dass Sie Ihr Projekt so lassen können, wie es ist, und einfach darüber nachdenken, wie Sie es erweitern können. Außerdem haben wir zwei neue Pins hinzugefügt: einen VRTC, an den man eine Batterie anschließen kann, um die RTC weiterlaufen zu lassen, während das Board ausgeschaltet ist, und einen OFF-Pin, mit dem man das Board abschalten kann. Unterstützung höherer Spann
Arduino ARD MKR GIGA R1W - Arduino MKR - Giga R1 WiFi, STM32H7 (ABX00063)
