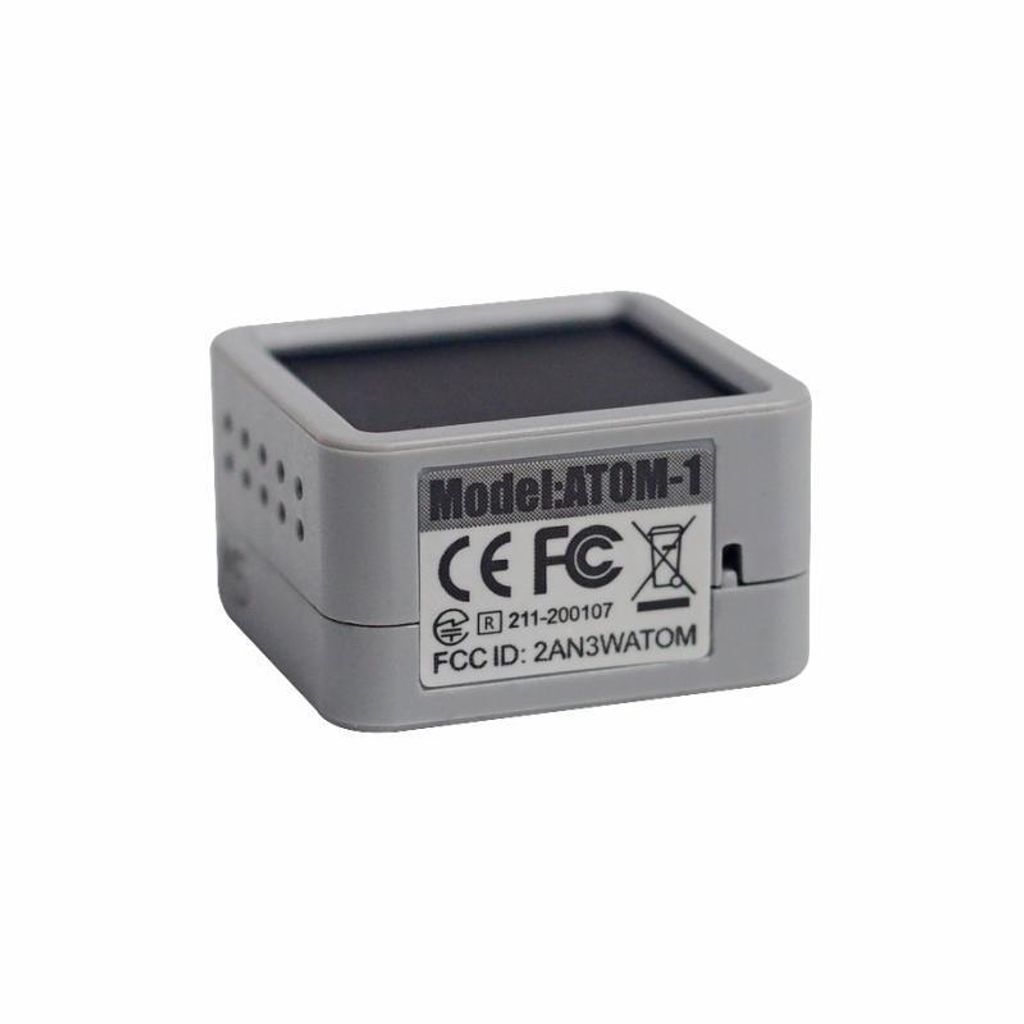

M5Stack ATOM Matrix ESP32 Dev Kit

Die ATOM Matrix mit einer Größe von nur 24 * 24mm ist das kompakteste Entwicklungsboard in der M5Stack Entwicklungskit-Serie. Es bietet mehr GPIO-Pins und eignet sich sehr gut für die Entwicklung handlicher und kleiner Embedded-Geräte. Die Hauptsteuerung übernimmt der ESP32-PICO-D4 Chip, der mit Wi-Fi und Bluetooth Technologien ausgestattet ist und über einen 4MB integrierten SPI Flash-Speicher verfügt. Das Atom-Board bietet eine Infrarot-LED zusammen mit der 5 * 5 RGB LED-Matrix auf dem Panel, einen eingebauten IMU-Sensor (MPU6886) und eine HY2.0-Schnittstelle. Unter der RGB-LED-Matrix befindet sich eine programmierbare general-purpose Taste, mit der Sie Ihre verschiedenen Projekte mit Eingaben versehen können. Die eingebaute USB-Schnittstelle (Typ-C) ermöglicht das schnelle Hochladen und Ausführen von Programmen. Auf der Rückseite befindet sich ein M2-Schraubenloch für die Montage des Boards.

Hinweis: Wenn Sie FastLED lib verwenden, ist die empfohlene Helligkeit der RGB-LED 20. Bitte stellen Sie die Helligkeit nicht zu hoch ein, um Schäden an der LED und der Acrylscheibe zu vermeiden. (In der ATOM lib haben wir den entsprechenden Helligkeitsbereich auf 0100 festgelegt)

Produktmerkmale

• ESP32 PICO-basiert
• Programmierbare Taste
• 5 * 5 RGB LED-Matrix-Panel (WS2812C)
• Eingebaute infrarote LED
• Eingebauter MPU6886 Trägheitssensor
• Erweiterbare Pins & Löcher
• Programmierplattform: Arduino, UIFlow

Lieferumfang

• 1x ATOM Matrix

Anwendungsbeispiele

• Internet der Dinge Terminal Controller
• IoT-Knoten
• Wearable Peripheriegeräte

USB-Laufwerksprobleme:
UnitV/M5StickV/M5StickC/ATOM funktionieren auf manchen Systemen nicht ohne Treiber. Benutzer können den FTDI-Treiber installieren, um dieses Problem zu beheben. Laden Sie z.B. unter Win10 die zum Betriebssystem passende Treiberdatei herunter, dekomprimieren Sie sie und installieren Sie sie über den Gerätemanager. (Hinweis: In einigen Systemumgebungen muss der Treiber zweimal installiert werden, damit der Treiber wirksam wird. Der nicht erkannte Gerätename ist normalerweise M5Stack oder USB Serial. Windows empfiehlt, die Treiberdatei direkt im Gerätemanager zu installieren (benutzerdefiniertes Update), die Installationsmethode mit der ausführbaren Datei funktioniert möglicherweise nicht richtig).

Spezifikationen

Ressourcen	Parameter
ESP32	240MHz Dual Core, 600 DMIPS, 520KB SRAM, Wi-Fi, Dual Mode Bluetooth
Flash	4MB
Stromeingang	5V @ 500mA
Anschluss	TypC x 1, GROVE(I2C+I/0+UART) x 1
PIN Anschluss	G19, G21,G22,G23,G25, G33
RGB LED	WS2812C 2020 x 25
MEMS	MPU6886
IR	Infrarot-Übertragung
Button	Benutzerdefinierte Taste x 1
Antenne	2.4G 3D-Antenne
Betriebstemperatur	0°C bis 60°C
Nettogewicht	3g
Bruttogewicht	14g
Produktgröße	24*24*14mm
Packungsgröße	43*43*20mm
Gehäusematerial	Kunststoff ( PC )

Dokumente/Tutorials

• DOKUMENTE

#
Matrix Shelly Thermostat: Ein serverloser Ansatz
Ein modularer WiFi-Thermostat, für den Sie keine Infrastruktur unterhalten müssen: Setzen Sie ihn überall ein, integrieren Sie ihn in alles.

#
MQTT-fähiger Lauftext mit ATOM Matrix und MicroPython
#Verwenden Sie Ihre ATOM Matrix, um Text über MQTT zu empfangen und ihn auf den RGB-LEDs zu scrollen.


RoverC mit M5Atom
Verwendung von M5StickC auf RoverC und JoyC mit angeschlossenem M5Atom zur Anzeige der Richtung des RoverC.


Spaß mit ATOM Matrix
Einfacher MicroPython-Code für die ATOM 5 x 5 LED-Matrix und ihren eingebauten MPU6886-Beschleunigungsmesser. Er funktioniert mit dem M5StickC + NeoFlash Hat.


ESP-Now Türklingel
Eine einfache ESP-Now Türklingel mit einer M5Stack Atom Matrix und einem Core2 Controller.


Spracherkennung mit dem PSoC6 BLE Pioneer Kit
Ein Gerät, das Sprachbefehle erkennen kann und Maßnahmen ergreift.

#
Ein einfaches IMU-Sensor-Spiel, das Sie nicht mehr loslässt.
Ein sehr einfaches Spiel für das M5 ATOM. Das Gerät muss nach rechts oder links gekippt werden, je nachdem, ob mehr rote oder mehr grüne Pixel angezeigt werden.


ATOM Wanduhr
Die Wanduhr zeigt die Zeit auf zwei konzentrischen NeoPixel LED-Ringen an. Der innere Ring zeigt die Stunden an, der äußere Ring die Minuten und Sekunden.


ATOM-Tafel
Dies ist ein Projekt, das Atom Matrix verwendet, um Tastenkombinationen anzupassen, was für die Benutzer sehr praktisch ist.


Kleine Dinge können helfen, unseren Planeten zu retten
Hier ist eine kleine Sache, die dazu beitragen kann, mehr Strom zu verbrauchen, wenn er aus erneuerbaren Quellen stammt.


Keine Pause
Eine nicht-invasive Lösung für Hitzewallungen in den Wechseljahren durch maschinelles Lernen


1-Achsen-Attitude Control Modul mit ATOM
Unser Ziel ist es, ein 1-Achsen-Lageregelungsmodul (umgekehrtes Pendel) zu realisieren.


M5Stack Weihnachten M5 Baum
Dieses Jahr zu Weihnachten habe ich den Baum mit M5Stack-Geräten geschmückt.


1-Achsen-Lageregelungsmodul SHISEIGYO-1
1-Achsen-Lageregelungsmodul SHISEIGYO-1. Es steht ohne physisches Bremsen auf.
