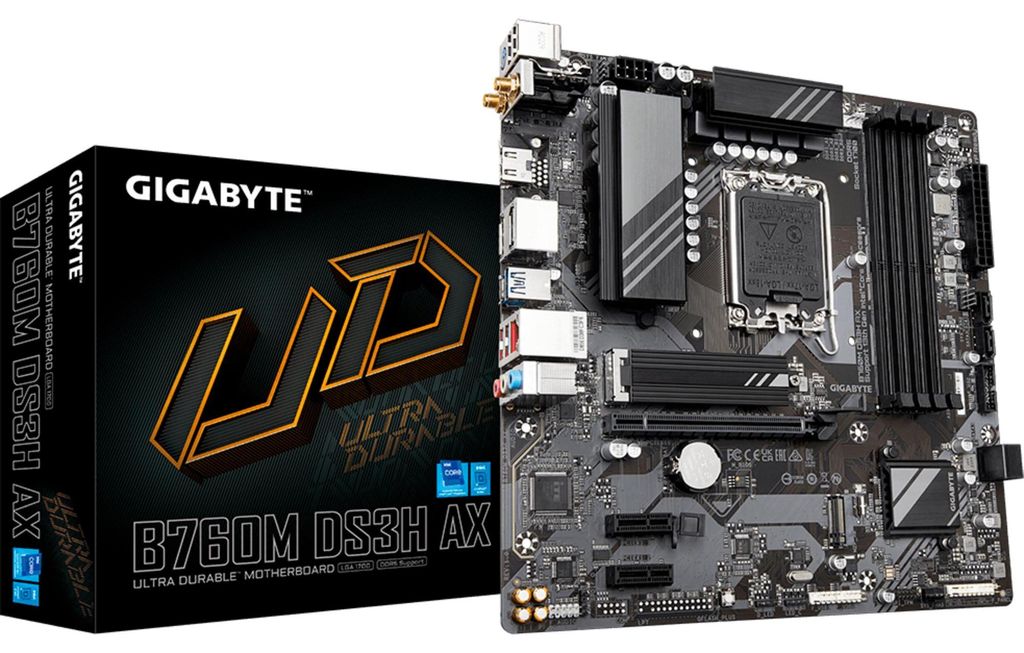

Gigabyte B760M DS3H AX - 1.X - Motherboard - micro ATX - LGA1700-Sockel - B760 Chipsatz - USB-C 3.2 Gen2, USB 3.2 Gen 1 - 2.5 Gigabit LAN, Wi-Fi 6E, Bluetooth - Onboard-Grafik (CPU erforderlich)

Prozessor
Prozessorhersteller : Intel
Kompatible Prozessoren : Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Prozessorsockel : LGA 1700
Unterstützte Prozessorsteckplätze : LGA 1700
Maximaler interner Speicher, vom Prozessor unterstützt : 192 GB

Speicher
RAM-Speicher maximal : 192 GB
Unterstützte Arbeitsspeichergeschwindigkeit : 4000,4800,5200,5400,5600,5800,6000,6200,6400,6800,7000,7200,7400,7600 MHz
Unterstützte Arbeitsspeicher : DDR5-SDRAM
Speicherkanäle : Zweikanalig
Unbuffered Speicher : Ja
Arbeitsspeicher Typ : DIMM
Unterstützte Speichermodulkapazitäten : 1GB, 2GB, 4GB, 8GB, 12GB, 16GB, 32GB, 48GB
Anzahl der Speichersteckplätze : 4
Unterstützte Speichertaktrate (max.) : 7600 MHz
ECC ?ompatibility : ECC & Nicht-ECC

Laufwerk Controller
RAID Level : 0, 1, 5, 10
Maximale unterstützte Anzahl der HDD : 4
RAID-Unterstützung : Ja
Anzahl der unterstützten Speicherlaufwerke : 6
Unterstützte Speicherlaufwerke : HDD & SSD
Unterstützte Speicherlaufwerk-Schnittstellen : M 2, SATA III

Grafik
Maximale Auflösung : 4096 x 2304 Pixel
Parallele Verarbeitungstechnologie : Nicht unterstützt
DirectX-Version : 12 0
HDCP : Ja

Interne Anschlüsse
Anzahl USB 2.0 Schnittstellen : 2
S/PDIF aus Stecker : Ja
CPU Ventilatorstecker : Ja
ATX Stromstecker (24-pol.) : Ja
Front Panel Audiostecker : Ja
TPM-Anschluss : Ja
EPS Stromstecker (8-pin) : Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse : 1
SATA III Anschlüsse : 4
Frontpanel-Stecker : Ja
12-V-Stromanschluss : Ja
RGB-LED-Stiftleiste : Ja

Rückwandplatine Anschlüsse
Anzahl PS/2 Anschlüsse : 1
USB-Stecker : USB Typ-A, USB Typ-C
Anzahl USB 2.0 Anschlüsse : 2
Anzahl Ethernet-LAN-Anschlüsse (RJ-45) : 1
Kopfhörerausgänge : 3
Mikrofon-Eingang : Ja
WiFi-AP-Antennenbuchse : 2
Anzahl HDMI-Anschlüsse : 1
Anzahl DisplayPort Anschlüsse : 2
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A : 3
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C : 1

Netzwerk
WLAN-Standards : 802 11a, 802 11b, 802 11g, Wi-Fi 4 (802 11n), Wi-Fi 5 (802 11ac), Wi-Fi 6 (802 11ax), Wi-Fi 6E (802 11ax)
Bluetooth-Version : 5 3
Ethernet/LAN : Ja
Bluetooth : Ja
WLAN : Ja
Ethernet Schnittstellen Typ : 2 5 Gigabit Ethernet
Top WLAN-Standard : Wi-Fi 6E (802 11ax)
WLAN-Controllermodell : Intel Wi-Fi 6E AX211

Funktionen
Motherboard Chipsatz : Intel B760 Express
Motherboardformfaktor : micro ATX
Produktfarbe : Braun
Audio Kanäle : 7 1 Kanäle
PC Gesundheitsüberwachung : Ventilator, Temperatur, Spannung, Water cooling
Unterstützt Windows-Betriebssysteme : Windows 10 x64, Windows 11 x64
Motherboard Chipsatz Familie : Intel
Komponente für : PC

Erweiterungssteckplätze
PCI-Express x16-Slots : 1
PCI-Express x1 (Gen 2.x)-Anschlüsse : 1
Anzahl der M.2 (M)-Steckplätze : 2

BIOS
BIOS-Speichergröße : 128 Mbit
BIOS-Typ : UEFI AMI
ACPI-Version : 5 0
Clear CMOS-Jumper : Ja
Desktop Management Interface (DMI) Version : 2 7
Systemverwaltung BIOS (SMBIOS) Version : 2 7

Logistische Daten
Ursprungsland : China
Menge pro karton : 1 Stück(e)

Batterie
Akku-/Batterietechnologie : Lithium-Manganese Dioxide (LiMnO2)
Akku-/Batterietyp : CR2032
Anzahl Batteriezellen : 1
Batteriegewicht : 3 g
Lithiumgewicht pro Akku : 0,07 g

Verpackungsdaten
Paketgewicht : 1,02 kg
Verpackungstiefe : 265 mm
Verpackungshöhe : 54 mm
Verpackungsbreite : 265 mm

Gewicht & Abmessungen
Höhe : 35 mm
Breite : 244 mm
Tiefe : 244 mm

Verpackungsinhalt
Mitgelieferte Software : Norton Internet Security
Mitgelieferte Kabel : SATA
Akkus/Batterien enthalten : Ja

Technische Details

Funktionen:

6+2+1 Phasen Hybrid Digital VRM Design:
- 6+2+1 Phasen MOSFET mit niedrigem RDS (on)

- Hochwertige Drosseln und Kondensatoren zur Verbesserung des Einschwingverhaltens und Minimierung von Oszillationen

Kühlung:
- Das vergrößerte Oberflächendesign des MOSFET-Kühlkörpers verbessert die Wärmeableitung erheblich.

Konnektivität:
- Gigabyte-Mainboards ermöglichen ein ultimatives Verbindungserlebnis mit unglaublichen Datenübertragungsgeschwindigkeiten über Netzwerke, Speicher und Wi-Fi-Konnektivität der nächsten Generation.

Personalisierung:
- GIGABYTE-Mainboards verfügen über verschiedene nützliche und intuitive Software, mit denen Benutzer jeden Aspekt des Mainboards steuern und anpassbare Lichteffekte mit außergewöhnlicher Ästhetik erstellen können, die zu ihrer einzigartigen Persönlichkeit passen.

Spezifikationen:

CPU:
- LGA1700-Sockel: Unterstützt Intel® Core™ Prozessoren der 14., 13. und 12. Generation, Pentium® Gold und Celeron® Prozessoren
- L3-Cache variiert je nach CPU

Chipsatz:
- Intel® B760 Express Chipsatz

Speicher:
- Unterstützt DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s Speichermodule
- 4 DDR5 DIMM-Sockel, die bis zu 192 GB (48 GB Einzel-DIMM-Kapazität) Systemspeicher unterstützen
- Zweikanal-Speicherarchitektur
- Unterstützung für 1Rx8/2Rx8 ungepufferte ECC DIMM-Speichermodule (Betrieb im Nicht-ECC-Modus)
- Unterstützung für 1Rx8/2Rx8/1Rx16 ungepufferte, Nicht-ECC DIMM-Speichermodule
- Unterstützung für Extreme Memory Profile (XMP) Speichermodule
- (CPU- und Speicherkonfiguration können sich auf die unterstützten Speichertypen, die Datenrate (Geschwindigkeit) und die Anzahl der DRAM-Module auswirken, weitere Informationen finden Sie in der ´´Speicherkompatibilitätsliste´´.)

Integrierte Grafik:
- Integrierter Grafikprozessor: Intel® HD Graphics Unterstützung
- 1 x HDMI-Anschluss, unterstützt eine maximale Auflösung von 4096x216060Hz
- Unterstützt HDMI 2.1 und HDCP 2.3.
- Unterstützt native HDMI 2.1 TMDS-konforme Anschlüsse.
- 1 x DisplayPort, unterstützt eine maximale Auflösung von 4096x230460 Hz
- Unterstützt DisplayPort 1.2 und HDCP 2.3
- 1 x DisplayPort, unterstützt eine maximale Auflösung von 4096x230460 Hz
- Unterstützt DisplayPort 1.2 Version.
- Unterstützt bis zu drei Displays gleichzeitig

Audio:
- Realtek® Audio Codec
- Hochauflösendes Audio
- 2/4/5.1/7.1 Kanäle
- Sie können die Funktionalität eines Audioanschlusses mithilfe von Audiosoftware ändern. Um 7.1-Kanal-Audio zu konfigurieren, greifen Sie auf Ihre Audiosoftware zu, um die Audioeinstellungen zu konfigurieren.
- Unterstützung für S/PDIF-Ausgabe

LAN:
- Realtek® 2.5GbE LAN Chip(2.5 Gbit/s/1 Gbit/s/100 Mbit/s)
- Drahtloses Kommunikationsmodul
- AMD Wi-Fi 6E RZ608 (MT7921K) (Für PCB-Version 1.0)
- WIFI a, b, g, n, ac, ax, unterstützt 2.4/5/6 GHz Trägerfrequenzbänder
- Bluetooth 5.2
- Unterstützung für den 11ax 80 MHz Wireless-Standard und eine Datenrate von bis zu 1.2 Gbit/s
- Intel ® Wi-Fi 6E AX210 (für PCB-Version 1.1)
- WIFI a, b, g, n, ac, ax, unterstützt 2.4/5/6 GHz Trägerfrequenzbänder
- Bluetooth 5.3
- Unterstützung für den 11ax 160 MHz Wireless-Standard und eine Datenrate von bis zu 2.4 Gbit/s
- Intel ® Wi-Fi 6E AX211 (für PCB-Version 1.2)
- WIFI a, b, g, n, ac, ax, unterstützt 2.4/5/6 GHz Trägerfrequenzbänder
- Bluetooth 5.3
- Unterstützung für den 11ax 160 MHz Wireless-Standard und eine Datenrate von bis zu 2.4 Gbit/s
- Realtek ® Wi-Fi 6E RTL8852CE (Für PCB-Version 1.3)
- WIFI a, b, g, n, ac, ax, unterstützt 2.4/5/6 GHz Trägerfrequenzbänder
- Bluetooth 5.3
- Unterstützung für den 11ax 160 MHz Wireless-Standard und eine Datenrate von bis zu 2.4 Gbit/s
- (Die tatsächliche Datengeschwindigkeit kann je nach Umgebung und Ausrüstung variieren.)

Erweiterungssteckplätze:
CPU:
- 1 x PCI Express x16 Steckplatz, kompatibel mit PCIe 4.0 und läuft mit x16
- Der PCIEX16-Steckplatz unterstützt nur eine Grafikkarte oder eine NVMe-SSD.

Chipsatz:
- 2 x PCI Express x1 Steckplätze, kompatibel mit PCIe 3.0 und läuft mit x1
- Speicherschnittstelle

CPU:
- 1 x M.2-Anschluss (Sockel 3, Schlüssel M, Unterstützung für PCIe 4.0 x4/x2 Typ 2280 SSD) (M2A_CPU)

Chipsatz:
- 1 x M.2-Anschluss (Sockel 3, Schlüssel M, Unterstützung für 2280 PCIe 4.0 x4/x2 Typ SSD) (M2P_SB)
- 4 SATA 6 Gbit/s Anschlüsse
- Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-Speichergeräte
- USB

Chipsatz:
- 1 x USB Typ-C ® Anschluss auf der Rückseite, unterstützt USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 Anschlüsse (3 Anschlüsse auf der Rückseite, 2 Anschlüsse über interne USB-Header verfügbar)
- 2 x USB 2.0/1.1 Anschlüsse auf der Rückseite

Chipsatz + 2 USB 2.0 Hubs:
- 4 x USB 2.0/1.1 Anschlüsse über interne USB-Header verfügbar

Interne E/A-Anschlüsse:
- 1x24-poliger ATX-Hauptstromanschluss
- 1x8-poliger 12V ATX-Stromanschluss
- 1 x CPU-Lüfter-Header
- 3 x Systemlüfter-Header
- 1 x Adressierbarer LED-Streifenkopf
- 1 x RGB-LED-Streifenkopf
- 2 x M.2-Buchsen 3
- 4 x SATA 6 Gbit/s Anschlüsse
- 1 x Frontplatten-Header
- 1 x Frontplatten-Audio-Header
- 1 x USB 3.2 Gen 1 Anschluss
- 2 x USB 2.0/1.1 Header
- 1 x Trusted Platform Module Header (nur für GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 Modul)
- 1 x S/PDIF-Ausgang-Header
- 1 x Q-Flash Plus Taste
- 1 x Reset-Jumper
- 1 x CMOS-Löschen-Jumper

RückseiteAnschlüsse:
- 2 USB 2.0/1.1-Anschlüsse
- 1 x PS/2-Tastatur-/Mausanschluss
- 2 x SMA-Antennenanschlüsse (2T2R)
- 1 HDMI-Anschluss
- 2 DisplayPort-Anschlüsse
- 3 USB 3.2 Gen 1-Anschlüsse
- 1 USB Typ-C®-Anschluss, kompatibel mit USB 3.2 Gen 2
- 1 RJ-45-Anschluss
- 3 x Audioanschlüsse

E/A-Controller:
- iTE® E/A-Controller-Chip
- Hardwareüberwachung
- Spannungserkennung
- Temperaturerkennung
- Lüfterdrehzahlerkennung
- Wasserkühlungsfluss-Erkennung
- Lüfterausfallwarnung
- Lüfterdrehzahlregelung
- Die Kompatibilität der Lüfterdrehzahlregelungsfunktion hängt vom installierten Kühler ab.
- BIOS
- 1 128 Mbit Flash
- Verwendung von lizenziertem AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Einzigartige Funktionen:
- Unterstützung für GIGABYTE Control Center (GCC)
- Die in GCC verfügbaren Anwendungen können je nach Mainboard-Modell variieren. Die unterstützten Funktionen für jede Anwendung können auch je nach Mainboard-Spezifikationen variieren.

Q-Flash-Halter:
- Q-Flash Plus-Halter
- Enthaltene Software
- Norton® Internet Security (OEM-Version)
- Software zur Verwaltung der LAN-Bandbreite

Betriebssystem:
- Unterstützung für Windows 11 64-Bit
- Unterstützung für Windows 10 64-Bit

Formfaktor:
- Micro-ATX-Formfaktor, 24.4x24.4 cm.

Prozessorhersteller:

Intel

Prozessorsockel:

LGA 1700

Kompatible Prozessoren:

Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold

Unterstützte Prozessorsteckplätze:

LGA 1700

Unterstützte Arbeitsspeicher:

DDR5-SDRAM

Anzahl der Speichersteckplätze:

4

RAM-Speicher maximal:

256 GB

Arbeitsspeicher Typ:

DIMM

Speicherkanäle:

Zweikanalig

ECC-Kompatibilität:

ECC & Nicht-ECC

Unterstützte Arbeitsspeichergeschwindigkeit:

4000,4800,5200,5400,5600,5800,6000,6200,6400,6800,7000,7200,7400,7600 MHz

Unterstützte Speichertaktrate (max.):

7600 MHz

Unbuffered Speicher:

Ja

Unterstützte Speicherlaufwerk-Schnittstellen:

M.2, SATA III

Unterstützte Speicherlaufwerke:

HDD & SSD

Maximale unterstützte Anzahl der HDD:

4

Anzahl der unterstützten Speicherlaufwerke:

6

RAID-Unterstützung:

Ja

RAID Level:

0, 1, 5, 10

Parallele Verarbeitungstechnologie:

Nicht unterstützt

Maximale Auflösung:

4096 x 2304 Pixel

HDCP:

Ja

DirectX-Version:

12.0

Anzahl USB 2.0 Schnittstellen:

2

USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse:

1

USB 3.2 Gen 2 (3.1 Gen 2) Anschlüsse:

0

SATA III Anschlüsse:

4

Gesamtanzahl der SATA-Anschlüsse:

4

S/PDIF aus Stecker:

Ja

Front Panel Audiostecker:

Ja

Frontpanel-Stecker:

Ja

ATX Stromstecker (24-pol.):

Ja

CPU Ventilatorstecker:

Ja

EPS Stromstecker (8-pin):

Ja

TPM-Anschluss:

Ja

12-V-Stromanschluss:

Ja

RGB-LED-Stiftleiste:

Ja

Anzahl USB 2.0 Anschlüsse:

2

USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:

3

USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ C:

0

USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ A:

0

USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C:

1

Anzahl Ethernet-LAN-Anschlüsse (RJ-45):

1

Anzahl VGA (D-Sub) Anschlüsse:

0

Anzahl HDMI-Anschlüsse:

1

Anzahl DVI-D-Anschlüsse:

0

Anzahl PS/2 Anschlüsse:

1

Anzahl DisplayPort Anschlüsse:

2

Kopfhörerausgänge:

3

Mikrofon-Eingang:

Ja

WiFi-AP-Antennenbuchse:

2

USB-Stecker:

USB Typ-A, USB Typ-C

WLAN:

Ja

Ethernet/LAN:

Ja

Ethernet Schnittstellen Typ:

2.5 Gigabit Ethernet

Top WLAN-Standard:

Wi-Fi 6E (802.11ax)

WLAN-Standards:

802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)

WLAN-Controllermodell:

Intel Wi-Fi 6E AX211

Bluetooth:

Ja

Bluetooth-Version:

5.3

Komponente für:

PC

Motherboardformfaktor:

micro ATX

Motherboard Chipsatz Familie:

Intel

Motherboard Chipsatz:

Intel B760 Express

Audio Kanäle:

7.1 Kanäle

Produktfarbe:

Braun

PC Gesundheitsüberwachung:

Ventilator, Temperatur, Spannung, Water cooling

Unterstützt Windows-Betriebssysteme:

Windows 10 x64, Windows 11 x64

PCI Express x16-Steckplätze (Gen 4.x):

1

Anzahl der M.2 (M)-Steckplätze:

2

1. M.2 größte Schlüsselgröße:

2280

1. M.2 höchste PCI Express-Generation:

4.0

2. M.2 größte Schlüsselgröße:

2280

2. M.2 höchste PCI Express-Generation:

4.0

BIOS-Typ:

UEFI AMI

BIOS-Speichergröße:

128 Mbit

ACPI-Version:

5.0

Clear CMOS-Jumper:

Ja

Desktop Management Interface (DMI) Version:

2.7

Systemverwaltung BIOS (SMBIOS) Version:

2.7

Ursprungsland:

China

Menge pro karton:

1 Stück(e)

Batteriegewicht:

3 g

Lithiumgewicht pro Akku:

0,07 g

Anzahl Batteriezellen:

1

Akku-/Batterietechnologie:

Lithium-Manganese Dioxide (LiMnO2)

Akku-/Batterietyp:

CR2032

Verpackungsbreite:

265 mm

Verpackungstiefe:

265 mm

Verpackungshöhe:

54 mm

Paketgewicht:

1,1 kg

Breite:

244 mm

Tiefe:

244 mm

Höhe:

35 mm

Mitgelieferte Kabel:

SATA

Akkus/Batterien enthalten:

Ja

Mitgelieferte Software:

Norton Internet Security

3 Jahr(e)

Gigabyte B760M DS3H AX - 1.X - Motherboard - micro ATX - LGA1700-Sockel - B760 Chipsatz - USB 3,2 Gen 1, USB-C 3,2 Gen2 - Bluetooth, 2,5 Gigabit LAN,

Technische Details

Prozessor

• Kompatible Prozessorserien:Intel® Core™ i5,Intel® Celeron®,Intel® Core™ i3,Intel® Core™ i7,Intel® Core™ i9,Intel® Pentium® Gold
• Prozessorhersteller:Intel
• Prozessorsockel:LGA 1700
• Unterstützte Prozessorsockel:LGA 1700

Grafik

• DirectX-Version:12.0
• HDCP:Ja
• Unterstützung der Parallel Processing Technology:Nicht unterstützt
• Maximale Auflösung:4096 x 2304 Pixel

Funktionen

• Audioausgangskanäle: 7.1 Kanäle
• Motherboard-Chipsatz: Intel B760 Express
• Motherboard-Formfaktor: Micro ATX
• PC-Zustandsüberwachung: Wasserkühlung, Spannung, Lüfter, Temperatur
• Unterstützte Windows-Betriebssysteme: Windows 11 x64, Windows 10 x64
• Motherboard-Chipsatzfamilie: Intel
• Produktfarbe: Bronze

Speicher

• Speicherkanäle: Dual-Channel
• Ungepufferter Speicher: Ja
• ECC-Kompatibilität: ECC & Nicht-ECC
• Unterstützte Speichertaktfrequenzen: 5200,6000,6200,7600,6400,7400,5800,5400,5600,7200,4000,4800,6800,7000
• Anzahl der Speichersteckplätze: 4
• Maximaler interner Speicher: 256 GB
• Unterstützte Speichertypen: DDR5-SDRAM
• Speichersteckplatztyp: DIMM
• Unterstützte Speichertaktfrequenz (max.): 7600 MHz

Gewicht & Abmessungen

• Tiefe:244 mm
• Höhe:35 mm
• Breite:244 mm

Netzwerk

• Top-Wi-Fi-Standard:Wi-Fi 6E (802.11ax)
• Wi-Fi-Standards:Wi-Fi 6E (802.11ax),802.11b,Wi-Fi 5 (802.11ac),802.11g,802.11a,Wi-Fi 6 (802.11ax),Wi-Fi 4 (802.11n)
• WLAN-Controller-Modell:Intel Wi-Fi 6E AX211
• Ethernet LAN: Ja
• Bluetooth: Ja
• WLAN: Ja
• Bluetooth-Version: 5.3
• Ethernet-Schnittstellentyp: 2,5 Gigabit Ethernet

Interne E/A

• ATX-Stromanschluss (24-polig): Ja
• Frontpanel-Audioanschluss: Ja
• Anzahl SATA-III-Anschlüsse: 4
• EPS-Stromanschluss (8-polig): Ja
• USB 3.2 Gen 1 (3.1 Gen 1)-Anschlüsse: 1
• S/PDIF-Ausgang: Ja
• RGB-LED-Stiftleiste: Ja
• USB 2.0-Anschlüsse: 2
• CPU-Lüfteranschluss: Ja
• TPM-Anschluss: Ja
• 12-V-Stromversorgung Anschluss: Ja
• Gesamtanzahl der SATA-Anschlüsse: 4
• Frontblendenanschluss: Ja

BIOS

• BIOS-Typ: UEFI AMI
• Clear-CMOS-Jumper: Ja
• Desktop Management Interface (DMI)-Version: 2.7

Verpackungsdaten

• Verpackungsgewicht: 1,1 kg
• Verpackungstiefe: 265 mm
• Verpackungshöhe: 54 mm
• Verpackungsbreite: 265 mm

Verpackungsinhalt

• Batterien enthalten: Ja
• Mitgelieferte Kabel: SATA

Speichercontroller

• RAID Unterstützung: Ja
• RAID-Level: 10,1,0,5
• Unterstützte Speicherlaufwerkstypen: HDD & SSD
• Anzahl unterstützter Festplattenlaufwerke: 4
• Unterstützte Speicherlaufwerksschnittstellen: M.2, SATA III
• Anzahl unterstützter Speicherlaufwerke: 6

E/A-Anschlüsse auf der Rückseite

• Ethernet-LAN-Anschlüsse (RJ-45): 1
• WLAN-AP-Antennenbuchse: 2
• Mikrofoneingang: Ja
• Anzahl USB 2.0-Anschlüsse: 2
• Anzahl HDMI-Anschlüsse: 1
• USB-Anschlusstyp: USB Typ-C, USB Typ-A
• Anzahl PS/2-Anschlüsse: 1
• Anzahl USB 3.2 Gen 1 (3.1 Gen 1) Typ-A-Anschlüsse: 3
• Kopfhörerausgänge: 3
• Anzahl DisplayPorts: 2
• USB 3.2 Gen 2 (3.1 Gen 2) Typ-C Anzahl der Anschlüsse: 1

Erweiterungssteckplätze

• 1. M.2 höchste PCI-Express-Generation: 4.0
• PCI-Express x16 (Gen 4.x) Steckplätze: 1
• Anzahl der M.2 (M) Steckplätze: 2
• 2. M.2 größte Schlüsselgröße: 2280
• 1. M.2 größte Schlüsselgröße: 2280
• 2. M.2 höchste PCI-Express-Generation: 4.0

Batterie

• Anzahl der Batteriezellen: 1
• Batterietechnologie: Lithium-Mangandioxid (LiMnO2)
• Batteriegewicht: 3 g
• Batterietyp: CR2032
• Lithiumgewicht pro Batterie: 0,07 g

Logistikdaten

• Produkte pro karton (innen): 1 Stück
• Herkunftsland: China

Steigern Sie die Leistungsfähigkeit Ihres Computers mit GIGABYTEs bewährten Motherboard-Serien: AORUS, AERO und GIGABYTE. Mit innovativem Design und modernsten Funktionen überzeugen diese Boards durch hervorragende Leistung und Zuverlässigkeit.

GIGABYTE B760M DS3H AX LGA1700 4xDDR5 4xSATA 2xM.2

Gigabyte B760M DS3H AX 1.3 M/B Prozessorfamilie Intel, Prozessorsockel LGA1700, DDR4 DIMM, Speichersteckplätze 4, unterstützte Festplattenschnittstellen SATA, M.2, Anzahl der SATA-Ports 4, Chipsatz Intel B760 Express, Micro ATX

Prozessor
Prozessorhersteller	Intel
Kompatible Prozessoren	Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Prozessorsockel	LGA 1700
Unterstützte Prozessorsteckplätze	LGA 1700
Speicher
Arbeitsspeicher Typ	DIMM
RAM-Speicher maximal	128 GB
ECC	Ja
Anzahl der Speichersteckplätze	4
Ohne ECC	Ja
Unterstützte Speichertaktrate (max.)	7600 MHz
Unterstützte Arbeitsspeichergeschwindigkeit	7600. 7400. 7200. 7000. 6800. 6600. 6400. 6200. 6000. 5800. 5600. 5400. 5200. 4800. 4000 MHz
Unterstützte Arbeitsspeicher	DDR5-SDRAM
Speicherkanäle	Zweikanalig
Unbuffered Speicher	Ja
Netzwerk
Ethernet (LAN - Schnittstelle)	Ja - 2.5 Gigabit Ethernet
Bluetooth	5.2 Ja
Top WLAN-Standard	Wi-Fi 6E (802.11ax)
WLAN-Controllermodell	RZ608
WLAN	Ja
WLAN-Standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Ethernet Schnittstelle	2.5 Gigabit Ethernet
Technische Details
Hersteller	Gigabyte
Lieferumfang
Mitgelieferte Kabel	SATA
Mitgelieferte Software	Norton Internet Security
Erweiterungssteckplätze
Anzahl der M.2 (M)-Steckplätze	2
PCI-Express x16-Slots	1
PCI-Express x1-Slots	2
BIOS
BIOS-Speichergröße	128 Mbit
BIOS-Typ	UEFI AMI
Desktop Management Interface (DMI) Version	2.7
Systemverwaltung BIOS (SMBIOS) Version	2.7
ACPI-Version	5.0
Clear CMOS-Jumper	Ja
Gewicht und Abmessungen
Breite	244 mm
Tiefe	244 mm
Grafik
Maximale Auflösung	4096 x 2304 Pixel
Parallele Verarbeitungstechnologie	Nicht unterstützt
HDCP	Ja
Merkmale
Motherboardformfaktor	micro ATX
Audio Kanäle	7.1 Kanäle
Motherboard Chipsatz	Intel B760 Express
PC Gesundheitsüberwachung	Ventilator, Temperatur, Spannung, Water cooling
Unterstützt Windows-Betriebssysteme	Windows 10 x64, Windows 11 x64
Motherboard Chipsatz Familie	Intel
Komponente für	PC
Interne E/A-Anschlüsse
Frontpanel-Stecker	Ja
12-V-Stromanschluss	Ja
Anzahl USB 2.0 Schnittstellen	2
S (ontpanel-Stecker - -V-Stromanschluss - zahl USB 2.0 Schnittstellen - PDIF aus Stecker - X Stromstecker (24-pol.) - B-LED-Stiftleiste - S Stromstecker (8-pin) - B 3.2 Gen 1 (3.1 Gen 1) Anschlüsse - TA III Anschlüsse)	Ja - Ja - 2 - Ja - Ja - Ja - Ja - 1 - 4
CPU Ventilatorstecker	Ja
ATX Stromstecker (24-pol.)	Ja
Front Panel Audiostecker	Ja
TPM-Anschluss	Ja
RGB-LED-Stiftleiste	Ja
EPS Stromstecker (8-pin)	Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse	1
SATA III Anschlüsse	4
E/A-Anschlüsse auf der Rückseite
DisplayPorts-Version	1.2
Anzahl PS (2 Anschlüsse)	1
USB-Stecker	USB Typ-A, USB Typ-C
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A	3
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C	1
Anzahl USB 2.0 Anschlüsse	2
Anzahl LAN-Anschlüsse (RJ-45)	1
Kopfhörerausgänge	3
Mikrofon-Eingang	Ja
WiFi-AP-Antennenbuchse	2
Anzahl HDMI-Anschlüsse	1
HDMI-Version	2.0
Anzahl DisplayPort Anschlüsse	2
Speicher-Controller
RAID Level	0, 1, 5, 10
Speichermedien Typ	HDD & SSD
Speichermedien Schnittstellen	M.2, PCI Express 4.0, SATA III
RAID-Unterstützung	Ja
Anzahl Einschübe	6

Die GA-B760M DS3H AX (1700) (D)

Die GA-B760M DS3H AX (1700) (D) ist ein leistungsstarkes Mainboard, das speziell für Gamer und Enthusiasten entwickelt wurde. Mit einer Vielzahl von technischen Highlights bietet es ein beeindruckendes Spielerlebnis und ermöglicht eine reibungslose Performance.

Fünf technische Highlights des Mainboards:

• Unterstützung für AMD Ryzen Prozessoren: Das Mainboard ist mit der neuesten AMD Ryzen Prozessorserie kompatibel und bietet eine herausragende Leistung für anspruchsvolle Spiele und Anwendungen. Mit bis zu 8 Kernen und 16 Threads ermöglicht es eine schnelle und reaktionsschnelle Verarbeitung.
• Dual-Channel DDR4 Speicher: Das Mainboard unterstützt den Dual-Channel DDR4 Speicher, der eine höhere Bandbreite und schnellere Datenübertragungsraten ermöglicht.
• PCIe 4.0 Unterstützung: Mit der PCIe 4.0 Unterstützung bietet das Mainboard eine ultraschnelle Datenübertragungsgeschwindigkeit für Grafikkarten und andere Erweiterungskarten. Dadurch werden Grafik- und Videobearbeitungsanwendungen beschleunigt und ein immersives Spielerlebnis ermöglicht.
• M.2 SSD Unterstützung: Das Mainboard verfügt über einen M.2 Steckplatz, der die Installation einer schnellen SSD ermöglicht. Dadurch werden Boot- und Ladezeiten erheblich verkürzt und die Gesamtleistung des Systems verbessert.
• USB 3.2 Gen 2 Schnittstellen: Das Mainboard ist mit USB 3.2 Gen 2 Schnittstellen ausgestattet, die eine ultraschnelle Datenübertragungsgeschwindigkeit von bis zu 10 Gbit/s bieten. Dadurch können Sie Ihre externen Geräte wie externe Festplatten oder USB-Sticks schnell und effizient anschließen.

Die GA-B760M DS3H AX (1700) (D) ist ein leistungsstarkes Mainboard, das mit seinen technischen Highlights ein beeindruckendes Spielerlebnis bietet. Mit Unterstützung für AMD Ryzen Prozessoren, Dual-Channel DDR4 Speicher, PCIe 4.0 Unterstützung, M.2 SSD Unterstützung und USB 3.2 Gen 2 Schnittstellen ist es die perfekte Wahl für Gamer und Enthusiasten, die nach einer reibungslosen Performance suchen.

Produktspezifikationen:

• Sockel: LGA 1700
• RAM-Speicher max.: 256 GB
• Chipsatz: Intel B760 Express
• Formfaktor: micro ATX

Hersteller-Nr.:B760M DS3H AX

Das GIGABYTE B760M DS3H AX Mainboard basiert auf dem Intel®-B760-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700 der 13ten und 12ten Generation. Es verfügt über vier DDR5-DIMM-Slots im Dual-Channel-Betrieb für bis zu 192 GB Arbeitsspeicher. Zur weiteren Ausstattung des GIGABYTE B760M DS3H AX gehören ein PCIe-4.0-x16-Slot und ein PCIe-3.0x1-Slot. Außerdem verfügt das GIGABYTE B760M DS3H AX über 8-Kanal-Sound, eine 2,5 Gigabit-LAN-Schnittstelle, vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, Wi-Fi 6E, Bluetooth und eine Reihe an USB-Schnittstellen.
