ATOMSTACK R30 V2 Infrarot-LaserModul: 1064nm für alle ATOMSTACK Graviermaschine, 20000 Hz Impulsfrequenz, 0,03 mm Punktauflösung

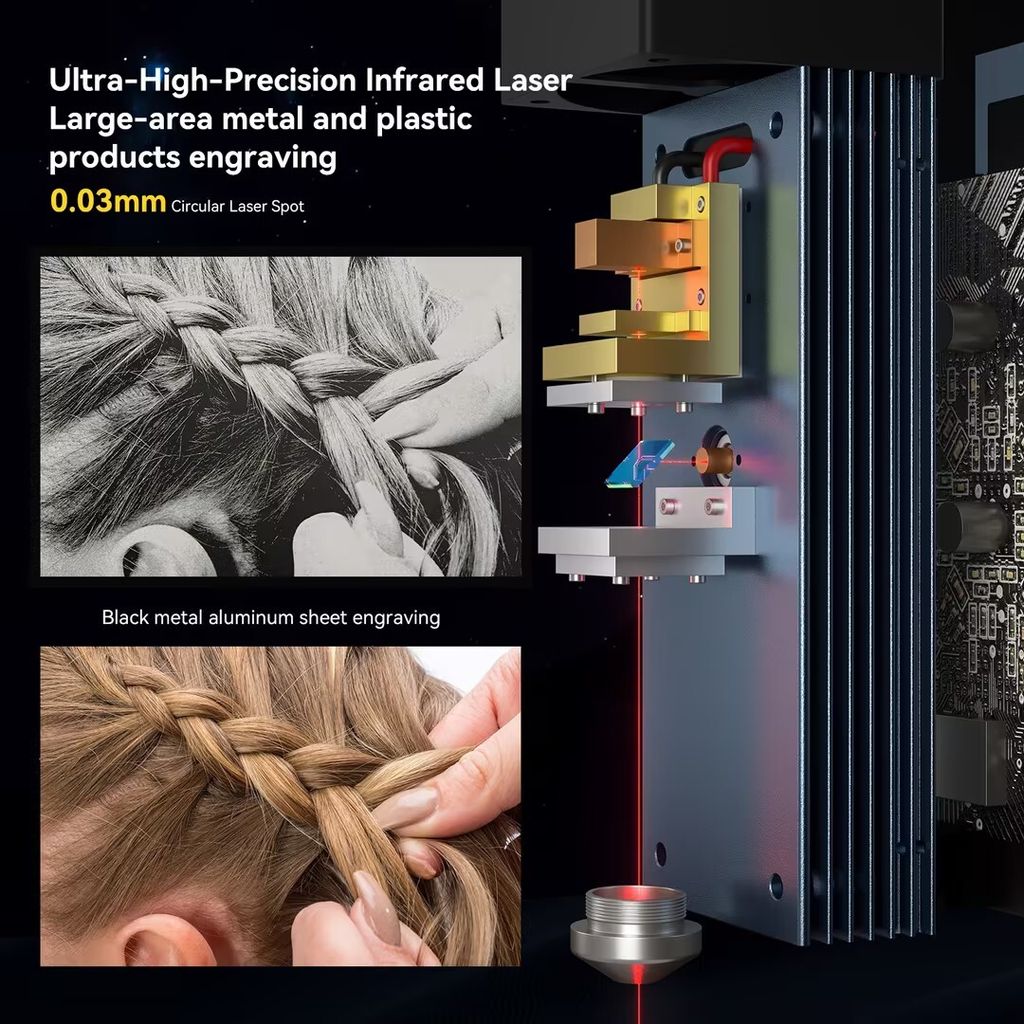

ATOMSTACK R30 V2 Ultrahochpräzisions-Infrarot

Großflächige Gravur von Metall- und Kunststoffprodukten

• 0,03 mm kreisförmiger Punkt

• 40W elektrische Leistung der Maschine

• 20000Hz Pulsenergie: 6 mal stärker als 450nm Blaulicht

• kleine Größe exquisite Rostentfernung

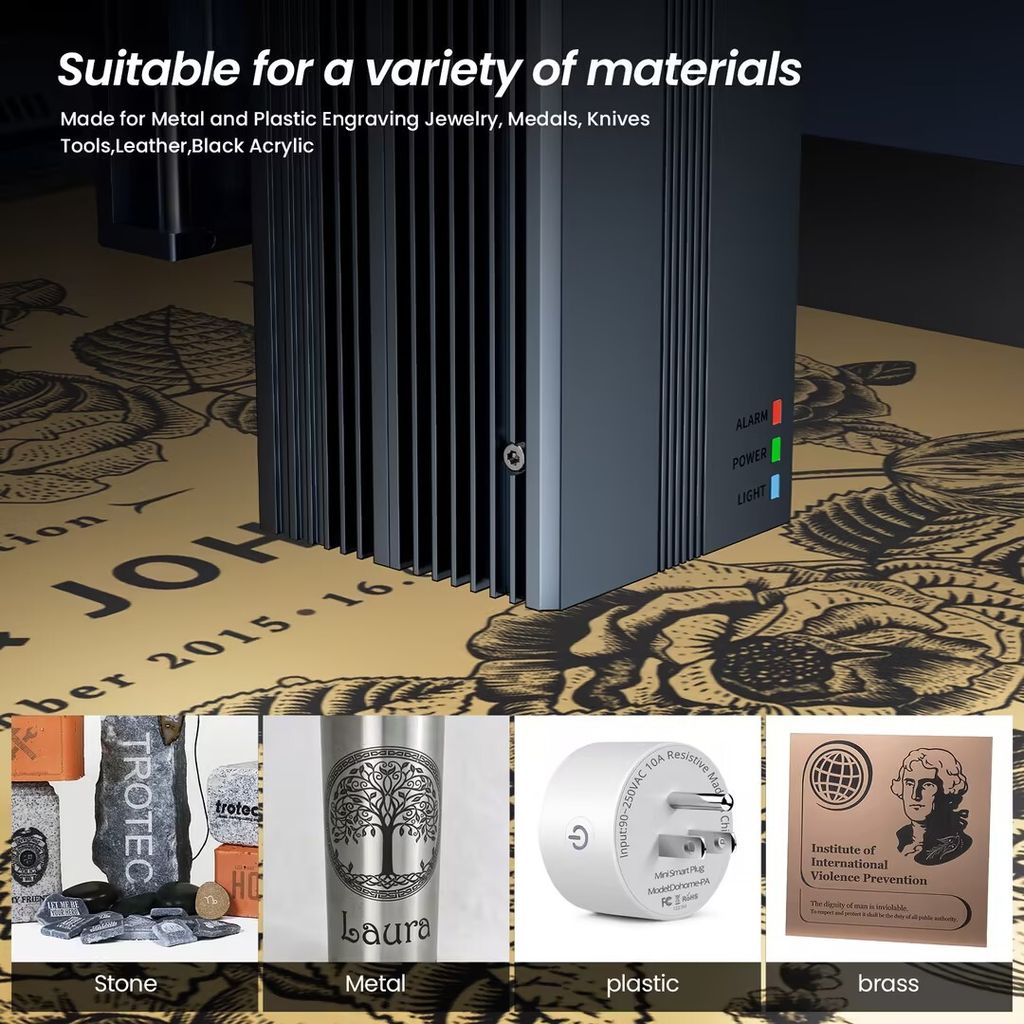

• Anwendbare Gravur Materialien:
  Metalle und Legierungen (alle Metalle wie Eisen, Kupfer, Aluminium, Magnesium, Zink, Gold, Silber, Titan, etc.), Metalloxide, galvanisierte Oberflächen, ABS-Materialien, Tinten, Epoxidharze, Leder, Holz (lackiert), Keramik (lackiert), Stein, etc.

Produktmerkmale

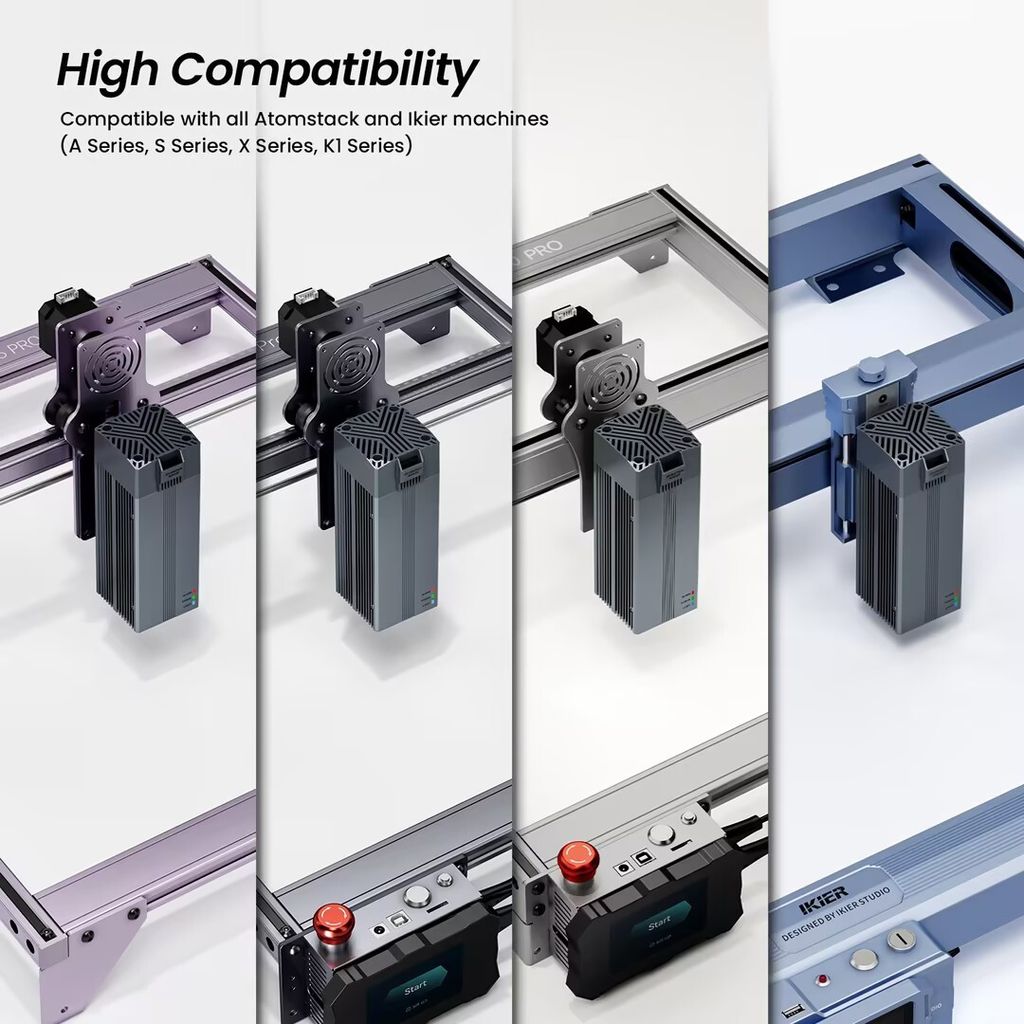

• Hohe Anpassungsfähigkeit:
  Das R30-modul kann an die meisten ATOMSTACK-Modelle angepasst werden, darunter:
  X30Pro, A30Pro, S30Pro
  X20 Pro, A20 Pro, S20 Pro, A20
  X7 Pro, A10 Pro, S10 Pro, X7
  A5 Pro, A5 Pro+
  A5 M30, A5 M40, A5 M50
  A5 20W, A5 10W
  P9 M50, P9 M40, P7 M40, P7 M30

• Weltneuheit:
  ATOMSTACKs erstes industrietaugliches 1064nm-Infrarot-modul mit 20000Hz Wiederholfrequenz, geeignet für die schnelle und feine Gravur von Metallen sowie nicht-metallischen Materialien wie gebrannte Holzmöbel, ABS und Kunststoff.

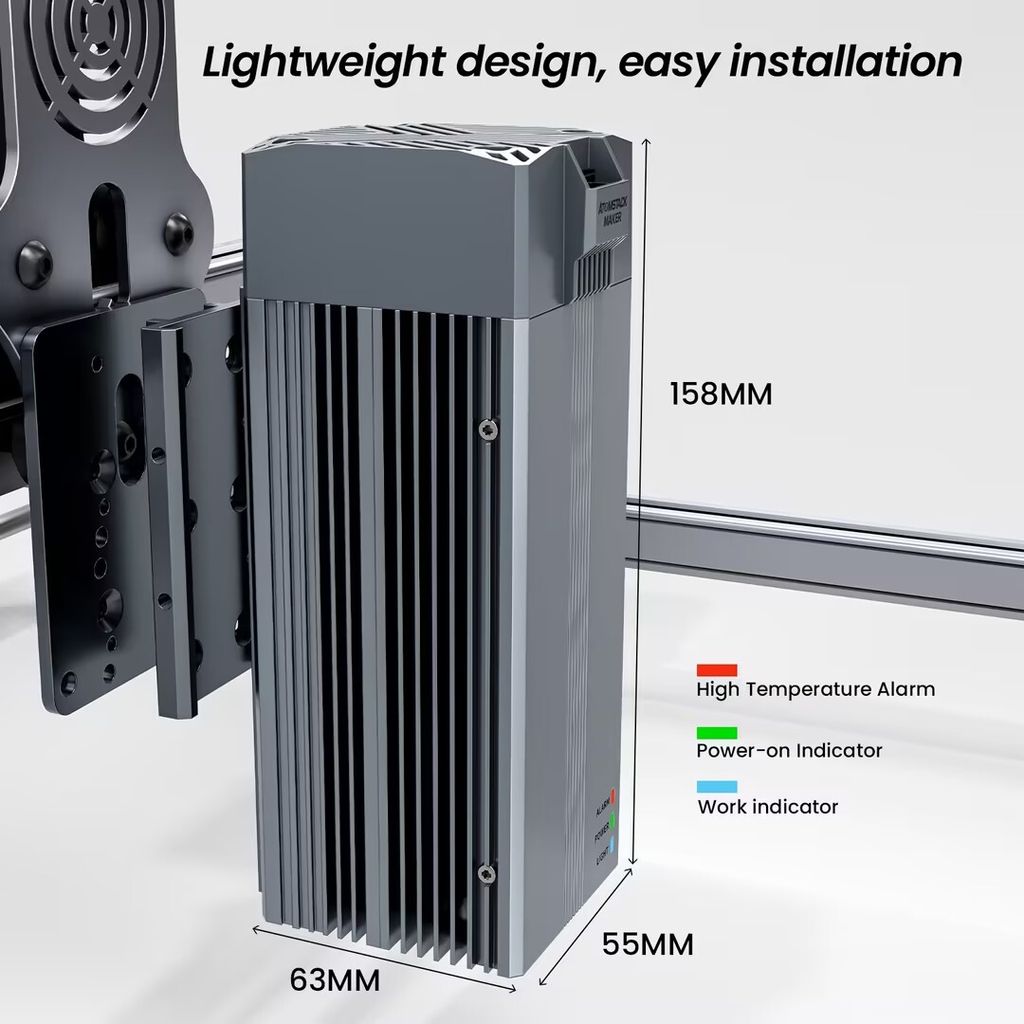

• Stark verbesserte Arbeitseffizienz:
  nach industriellem Design, das Nettogewicht des Moduls ist nur 520g (800g + für beide Generationen und andere Produkte in der Industrie). Die Bewegungsgeschwindigkeit und die Arbeitseffizienz können bei gleichem Rahmen um 40% gesteigert werden.

• Für die Metall- und Kunststoffgravur:
  Der Infrarot-Faser hat bei der Oberflächengravur von Metall und Kunststoff unvergleichliche Vorteile. Dies ist bei herkömmlichen blauen Diodenn nicht möglich.

• Bessere Gravurergebnisse:
  Dank der ATOMSTACK-Spotkompressionstechnologie wird der Spot des R30V2-moduls zu einem kreisförmigen spot mit einem Durchmesser von 0,03 mm komprimiert. Das macht ihn ideal für die Gravur von individuellem oder Metall. Die Oberfläche des Objekts wird feiner und schärfer graviert und ist weniger anfällig für Oxidation.

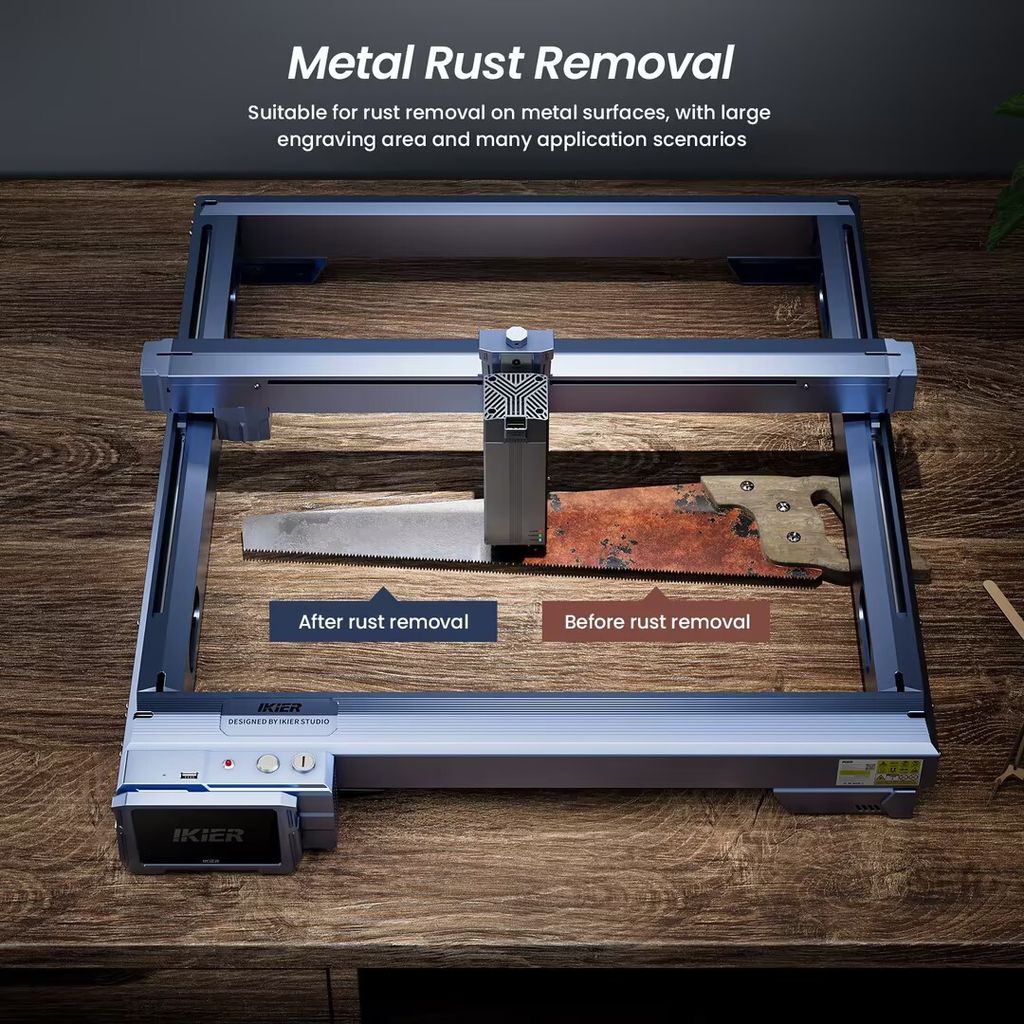

• Rostentfernung:
  Der mit einer Wellenlänge von 1064 nm hat eine ausgezeichnete Absorption von Metalloberflächenbeschichtungen und kann Rost von kleinen Bereichen verrosteten Metalls ohne chemische Reaktionen oder Sekundärelektrolyse entfernen.

• Lange Lebensdauer:
  1064nm -Ausgang ist stabil, mit einer langen Lebensdauer von 100.000 Stunden (lange Zeit verwenden wird eine gewisse Leistung abnehmen)

• Wenn Sie andere Marken von wie Ortur, NEJE, Two-Trees usw. besitzen, können Sie auch unser ATOMSTACK R30 modul installieren, das mit einem Adapter in der Box geliefert wird.

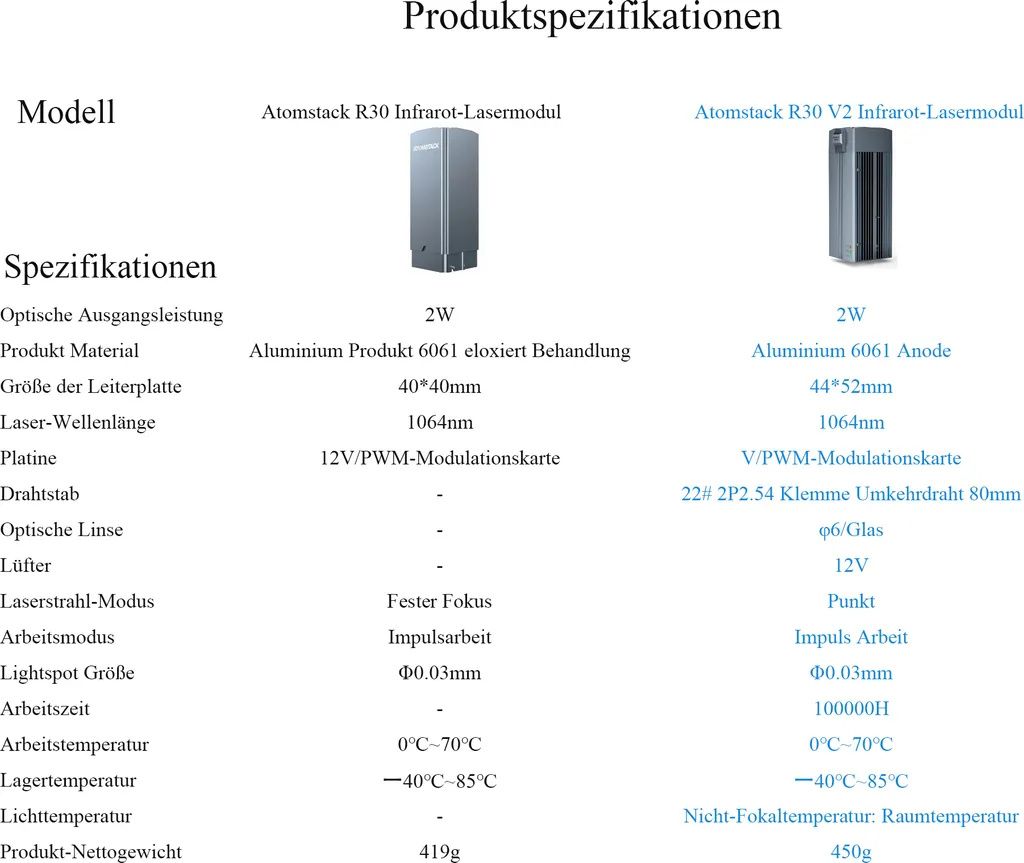

Spezifikation:

• Marke:ATOMSTACK

• Modell:R30 V2

• Optische Ausgangsleistung:Aluminium 6061 Anode

• Größe der Leiterplatte:44*52mm

• -Wellenlänge:1064nm

• Leiterplatte:V/PWM-Modulationskarte

• Walzdraht:22# 2P2.54 Klemme Umkehrdraht 80mm

• Optische Linse:φ6/Glas

• strahl-Modus:Spot

• Arbeitsmodus:Impulsarbeit

• Lichtpunkt Größe:Φ0.03mm

• Arbeitszeit:100000H

• Arbeitstemperatur:0℃70℃

• Lagerung Temperatur:一40℃85℃

• Lichttemperatur:Nicht-fokale Temperatur: Raumtemperatur

• Produkt Nettogewicht:520g

VORSICHTSMASSNAHMEN:

• Das vom modul ausgestrahlte licht kann die Augen von Personen verletzen. Blicken Sie daher nicht direkt auf die Endfläche des Moduls und tragen Sie eine geeignete Schutzbrille, um das licht zu vermeiden, wenn es in Betrieb ist.

• Das modul benötigt einen geeigneten treiber (PCB). Wenn das modul an die Stromversorgung angeschlossen wird, stellen Sie bitte die Ausgangsspannung auf Null.  Die Einstellung des Stroms sollte langsam erhöht oder verringert werden, um eine Beschädigung des Geräts zu vermeiden.

• Das Gerät sollte in einer trockenen Umgebung betrieben oder gelagert werden. Die Staubschutzklasse ist über eine Million, um zu verhindern, dass Staub in der Linse die Form des punktes beeinträchtigt.

• Der Betrieb bei hohen Temperaturen erhöht den Schwellenstrom, verringert die Umwandlungseffizienz und beschleunigt die Alterung des Geräts.

• Wenn die Ausgangsleistung höher ist als der spezifische Betriebsparameter, wird die Alterung des Geräts beschleunigt.

• Wenn die Betriebstemperatur der diode über 70 Grad liegt, sorgen Sie bitte für eine gute Wärmeableitung des Geräts.

• Dieses modul ist ein elektrostatisch empfindliches Gerät. Bitte stellen Sie sicher, erden Sie sich oder tragen Sie ein antistatisches Armband, bevor Sie es nehmen.

Enthaltenes Paket:

• 1 x R30 V2 Modul

• 1 x PCB Platine

• 1 x Anschlussplatine（Andere Markenserien verwenden andere Adapterplatinen, bitte achten Sie auf die Unterscheidung）

• 1 x Schieberegler

• 2 xHandgriff

• 1 xFixierte Fokusplatte

• 2 xAnschlusskabel

• 3 xSchlüssel

• 25 xSchrauben

• 1 x 12V 9A Stromversorgung

• 1 x Installationshandbuch
