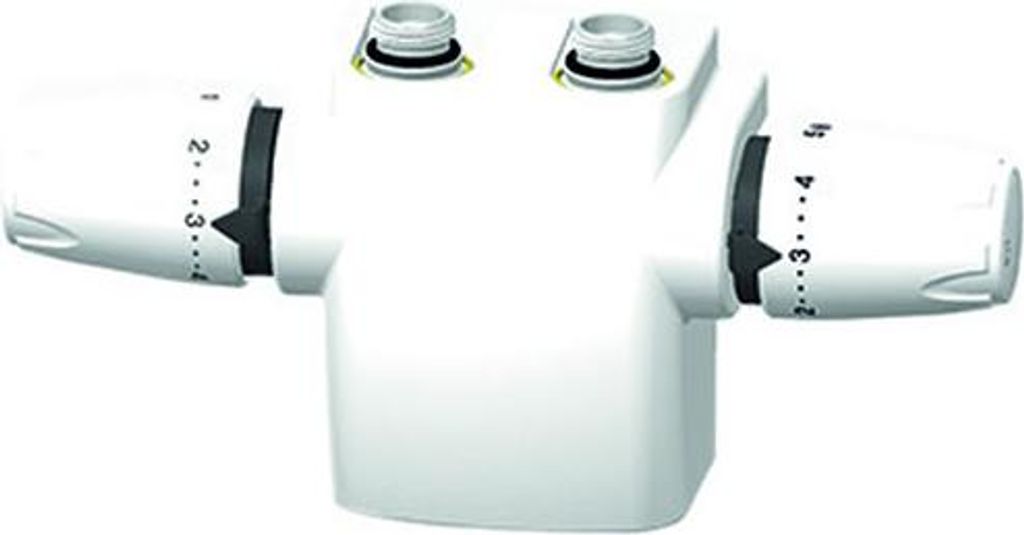

IMI HEIMEIER Multilux 4-F für Fußbodenheizung und Heizkörper weiß 9690 57 800

Anwendung:

2-Rohr-Heizungssysteme
Fußbodenheizung

Funktionen:

Individuelle Temperaturregelung,
Rücklauftemperaturbegrenzung Fußbodenheizung
Einstellung (V-exakt II) am Thermostatventil und Rücklauftemperaturbegrenzer / RTL /
Absperrung

Maße:

DN15

Druckklasse:

PN10

Temperaturbereich:

Thermostatkopf DX: 6°C - 28°C
Rücklauftemperaturbegrenzer RTL: 0°C - 50°C

Temperatur:

max. Arbeitstemperatur: 90 °C
Min. Arbeitstemperatur: 2 °C
Achten Sie darauf, dass die Vorlauftemperatur für eine Fußbodenheizung geeignet ist.
Siehe auch Über

Material:

Ventilkörper: korrosionsbeständige Bronze
O-Ringe: EPDM-Gummi
Ventilkegel: EPDM-Gummi
Rückstellfeder: Edelstahl

Ventileinsatz: Messing, PPS (Polyphenylsulfid)
Ersetzen Sie den Ventileinsatz mit einem Montagewerkzeug, ohne das System zu entleeren.
Spindel: Edelstahl mit doppelter O-Ring-Abdichtung. Der äußere O-Ring ist unter Druck auswechselbar.
Gehäuse: ABS

Flächendeckung:

Ventilkörper aus Bronze und vernickelte Armaturen.

Bezeichnung:

DIE, RTL und II+ Kennzeichnung. Flussrichtungspfeil. Weiße Schutzkappen.
H = Heizungsvorlauf
HR = Rücklauf
F = Fußbodenheizung Vorlauf
FR = Fußbodenheizung Rücklauf

Anschluss an den Heizkörper:

Adapter für Anschlüsse mit dem Gewinde R1/2 und G3/4. Gleichen Sie eine Toleranz von ± 1,0 mm mit speziellen Muttern und einem flexiblen Dichtungssystem für eine spannungsfreie Montage aus.

Rohrverbindung:

G3/4 Außengewinde für Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- und Verbundrohre.

Anschluss an Thermostatkopf und RTL-Kopf:

M30x1,5, RTL mit zusätzlichem Adapter
