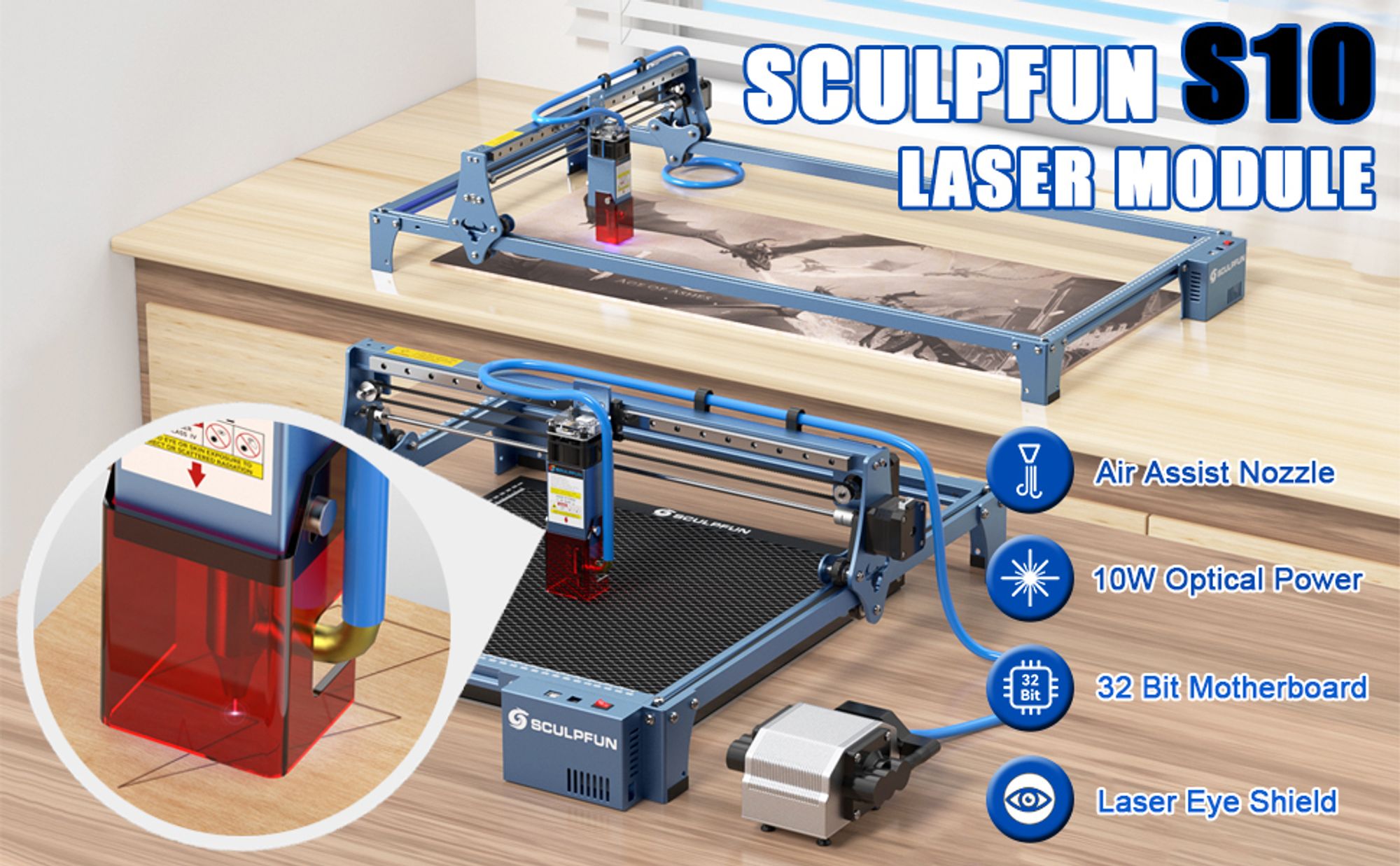

SCULPFUN S10 Läsermodul, luftunterstützter HochgeschwindigkeitsLäser, 10W mit hoher Dichte, sauberes Schneiden, für Läsergraviermaschine, Läserschneidmaschine, Holz, Acrylschneidwerkzeuge.
Eigenschaften:
1. Leistungsstarke Hochgeschwindigkeits-Luftunterstützung: S10 ist mit einer Hochgeschwindigkeits-Luftunterstützungsdüse ausgestattet. Der Unterschied dieser Düse ist, dass sie ein fortschrittliches hydrodynamisches Design hat, das den Luftdruck besser nutzen kann. Bei Verwendung desselben Luftkompressors ist die Luftstrahlgeschwindigkeit des S10 schneller. Wenn zum Beispiel ein 30L/min, 0.03MPa Luftkompressor verwendet wird, sprüht die S10 Düse einen Hochgeschwindigkeitsluftstrom von bis zu 14.5m/s. Dadurch werden die Eindringtiefe und die Effizienz des Schneidens erheblich verbessert.
2. Hohe Kompatibilität Design: SCULPFUN Läsermodul hat eine clevere und hochkompatible strukturelle Verbindungsvorrichtung, die sich gut an verschiedene Läserschnitzmaschinen, Läserschneidmaschinen, 3D-Drucker, CNC-Fräsmaschinen, etc. anpassen kann. Es kann auf einer Vielzahl von Markenmaschinen installiert werden, wie SCULPFUN S9/S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (12V-Version) Läsergraviermaschine, oder andere DIY-Typ-Maschinen können verwendet werden.
3. Superfeine hochdichte 10W-Läserformungstechnologie: Die Läserleistung des S10 wurde auf 10W erhöht, was doppelt so viel ist wie beim S9. Aber die gleiche 0,08mm Fokus des S9 superfeinen Läserstrahls zu erhalten, was bedeutet, dass die S10 hat eine höhere Energiedichte, stärkere Schneiden Eindringen und Schnitzen Fähigkeiten.
4. Schneller, stärker und sauberer: Kombiniert mit der fortschrittlichen Hochgeschwindigkeits-Luftunterstützung und dem 10W-Läser mit hoher Energiedichte, spiegelt der S10 die Holzschneideleistung wider, die mit der industriellen Qualität vergleichbar ist: Erstens ist die Schneideffizienz stark verbessert und das Schneiden ist schneller; Zweitens ist die Schneidedurchdringung stärker, wodurch viele Hölzer mit hoher Dichte geschnitten werden können; Drittens ist die Schneideoberfläche sauberer, und der starke Luftstrom bläst die Rückstände weg, so dass die Schneideoberfläche frei von Flecken ist.
5. Abnehmbare Läser-Augenklappe: Der S10 ist mit einem abnehmbaren Augenschutz ausgestattet, der auch ohne Brille nicht blendet. Und wenn Sie ihn nicht brauchen, können Sie ihn einfach abnehmen.
6. Universelle 12V/PWM-Modulationskarte: Es wird eine gewöhnliche 12V/PWM-Modulationsplatine verwendet, die an gewöhnliche GRBL- oder CNC-Motherboards angepasst werden kann. Siehe Produktbilder für Details.
Wie kann man beurteilen, ob der S10-Läser für den Einsatz geeignet ist?
-Sie müssen darauf achten, dass die Eingangsspannung des S10 Läsers 12V ist, und der S10 ist eine 3pin Schnittstelle, Sie können die detaillierten Bilder überprüfen.
Spezifikationen:
Produktmodell: SCULPFUN S10 Läser Modul Set
Anwendbare Modelle: SCULPFUN S9/S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (12V Version), ELEKSMAKER und andere Läsergraviermaschinen, oder DIY 3D Drucker, CNC Werkzeugmaschinen.
Gravur-/Schneidematerialien:
Schnitzmaterial: alle Arten von Holz (einschließlich Walnuss, Kirsche und andere hochdichte Holz), MDF, Bambus, Pappe, Kunststoff, Leder, PCB-Board, Aluminiumoxid, 304 Edelstahl, Keramik, dunkler Stein
Schneidmaterial: alle Arten von Holz (einschließlich Walnuss, Kirsche und anderes Holz mit hoher Dichte), MDF, Acrylplatte, Karton, Vliesstoff, Bambus, Leder, einige Kunststoffplatten, PCB-Platten
Läser-Ausgangsleistung: 10W (Lichtenergie)
Innendurchmesser des Luftschlauchs: 7,5 mm/0,29" (empfohlener Luftkompressor mit 30 l/min, 0,03 MPa, empfohlener Außendurchmesser der Luftauslassschnittstelle: 8 mm/0,31")
Läser-Wellenlänge: 455±5nm
Läsertyp und Fixfokus: Läser mit festem Fokus, fester Fokus durch 50mm Messsäule
Läserschutzabdeckung: Ausgestattet mit einer abnehmbaren Läserschutzabdeckung zum Schutz der Augen. Sie können sie nach oben und unten verstellen oder die Schutzbrille abnehmen.
Material des Läsergehäuses: Aluminiumlegierung
Parameter der Läserplatine:
Größe der Leiterplatte: 40*40mm/1.57*1.57"
Platine: 12V/PWM Modulationsplatine
Eingangsspannung: 12V
Maximaler Eingang des Läsermoduls: 12V 5A
Walzdraht: HY2.0, 3Pin-Anschluss (3-adriges Kabel, A: PWM +, B: GND, C: VCC ).
Lüfter: 12V 0.15A 4020 Lüfter
Lüfterdrehzahl: 15000rpm
Betriebstemperatur: -20 ℃ bis 70 ℃
Gewicht der Verpackung: 0.85kg
Packungsgröße: 22.7*13.6*9.5cm/8.94*5.35*3.74"
Vorsichtsmaßnahmen:
1. Wegen der starken Läserleistung des S10 ist es verboten, die Graviermaschine ohne Aufsicht zu betreiben. Schalten Sie es aus, wenn Sie nicht in der Nähe sind.
2. Detaillierte Anweisungen für die Maschine finden Sie im Handbuch für die Parametereinstellungen.
3. Wenn Sie die Läsergraviermaschine bedienen, bringen Sie bitte die Läserschutzabdeckung an; wenn sie nicht installiert ist, müssen Sie eine Schutzbrille tragen.
4. Berühren Sie den Läser nicht mit den Händen, da Sie sich sonst die Hände verbrennen könnten.
5. Vermeiden Sie bitte starke Stöße auf das Gerät.
6. Es ist Kindern unter 14 Jahren verboten, dieses Produkt zu benutzen, und Kinder über 14 Jahren müssen von Erwachsenen beaufsichtigt werden.
7. Setzen Sie den Läser nicht direkt auf spiegelnde Objekte ein, da dies zu Verletzungen des Bedieners oder Verbrennungen des Läsers führen kann.
Packliste:
Schlauch mit 7,5 mm Innendurchmesser*1
Schutzabdeckung aus Acryl*1
S10-Läserkopf*1
Multifunktionsstecker*1
50mm Messsäule*1
Schrauben- und Werkzeugsatz*1
