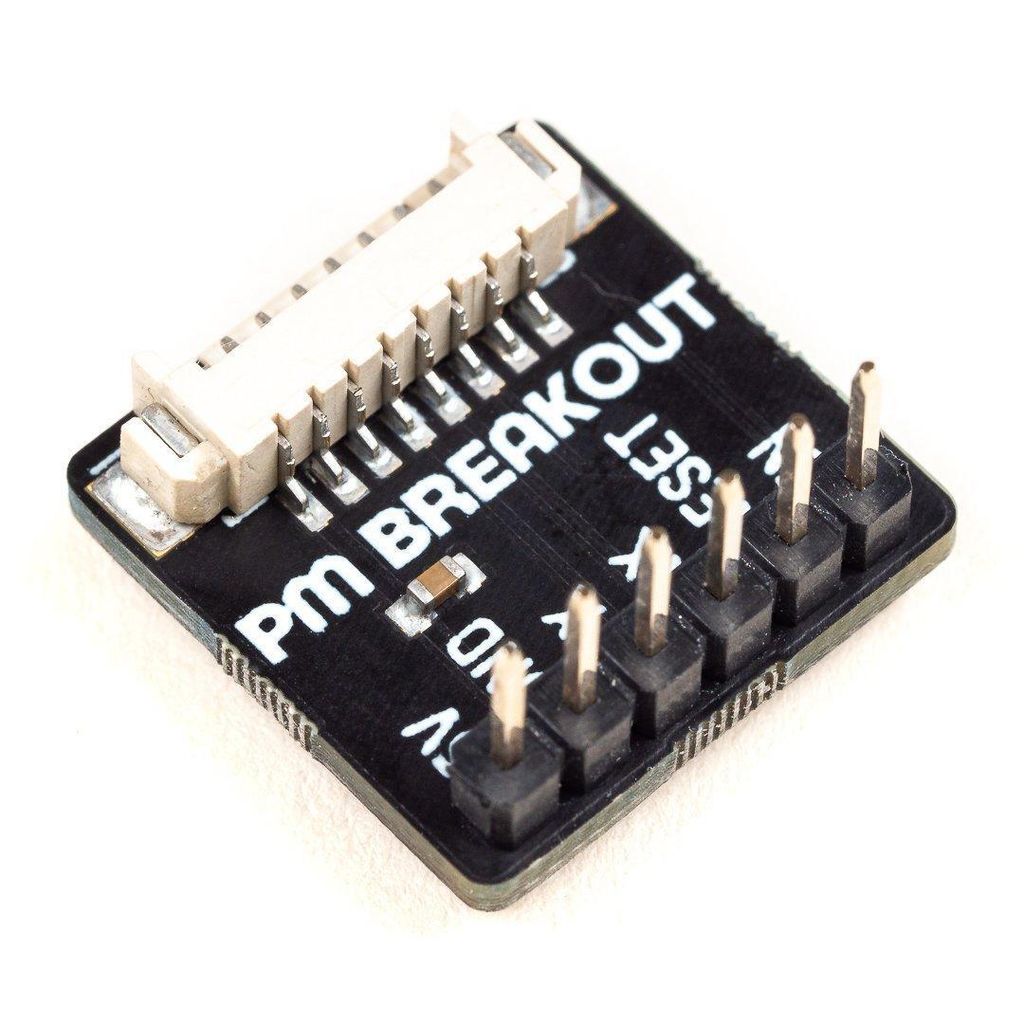

Particulate Matter Sensor Breakout, für PMS5003

Ein praktisches Breakout, das zwischen dem Picoblade-Steckerkabel des PMS5003-Feinstaubsensors und einem Standard-Stecker mit 2,54 mm Abstand umgewandelt werden kann.
Mit diesem Breakout kannst du einen PMS5003-Feinstaubsensor direkt an deinen Raspberry Pi (oder einen anderen Mikrocontroller) mit etwas Jumper-Jerky an deinen Raspberry Pi (oder einen anderen Mikrocontroller) an, indem du unsere PMS5003 Python-Bibliothek verwendest, um Daten aus dem Sensor zu lesen.

Verbinde die Pins am Breakout mit den folgenden Pins an deinem Raspberry Pi:

• 5V an 5V
• GND an Masse
• TX an BCM 14
• RX an BCM 15
• RESET an BCM 27
• EN an BCM 22

Abmessungen: 17.7x17.75mm
