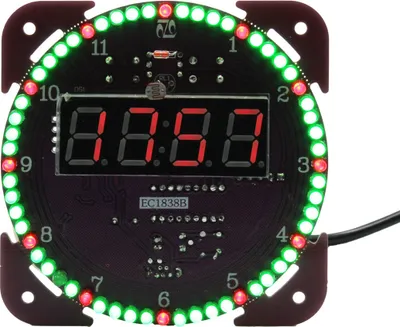

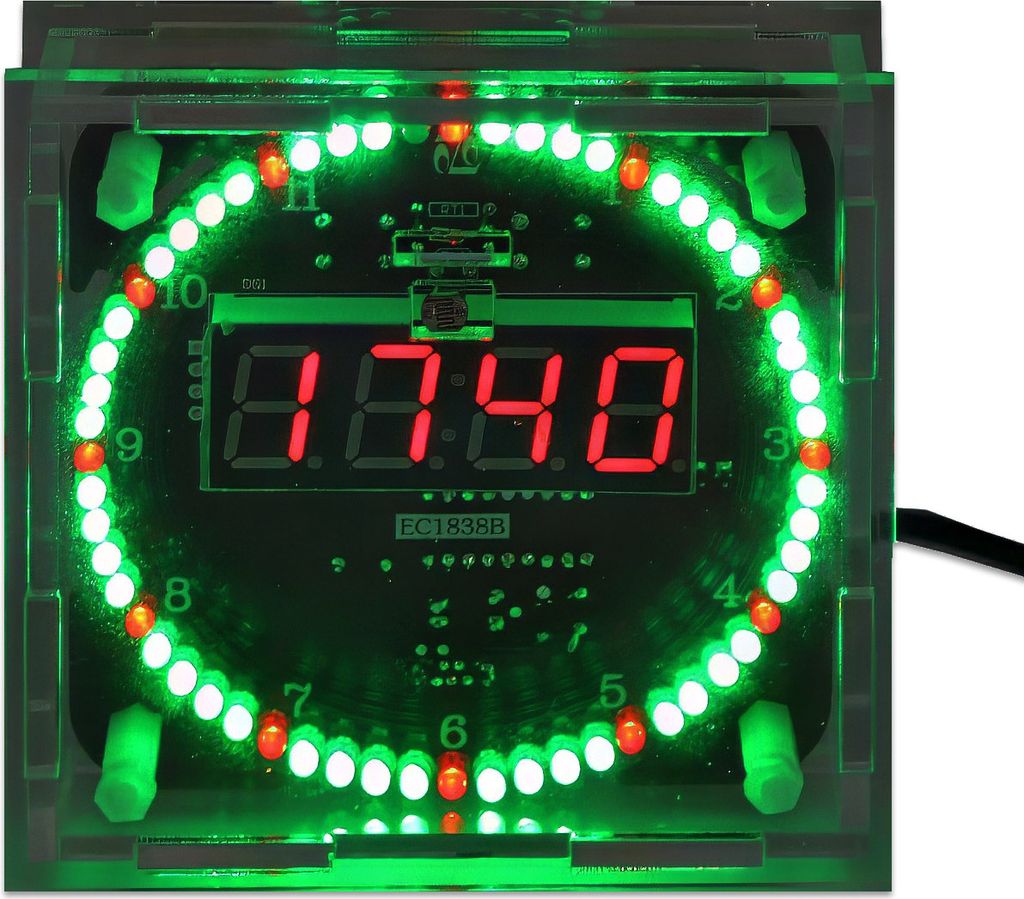

Bausatz Rotation LED Uhr DS1302 mit Gehäuse

Bausatz für eine DS1302 Rotation LED Uhr mit Gehäuse (SMD vorgelötet)

Dieses günstige und schöne DIY-Kit eignet sich perfekt, um die Grundlagen der Elektronik zu erlernen.
Der Bausatz besteht aus Einzelteilen, die auf einer beschrifteten Leiterplatte aufgelötet werden müssen.

Einfach zu löten

Neben den 60 LEDs gesellen sich Elektronik-Komponenten wie Widerstände, Kondensatoren und
Transistoren, die in sämtlichen elektronischen Schaltungen zum Einsatz kommen.
Dieser Bausatz eignet sich für Anfänger der Löttechnik, denn die SMD-Komponenten der Rotationsuhr
sind bereits vorgelötet. Die restlichen Bauteile setzen auf THT-Komponenten mit Durchsteckmontage,
die einfach von Hand zu löten sind.

Sekundenanzeige mit 60 LEDs

Die Rotationsanzeige besteht aus einem Kreis leuchtender LEDs (rot und grün) mit denen die Sekunden
angezeigt werden. Die Rotationsuhr besitzt 7 verschiedene Animationen für die LEDs aus denen Sie frei
wählen können. Für unentschlossene gibt es auch eine einstellbare Automatik, die alle x Minuten die
Animation wechselt.

Gut lesbare Anzeige

Die Echtzeituhranzeige besteht aus einem gut lesbaren und vierstelligem 7-Segment Display mit vielen
Funktionen: Uhrzeit, verschiedene Wecker für Wochentage, Datumsanzeige und Temperaturanzeige.

Smarte Funktionen

Die Uhr ist mit einem Temperatur- und Lichtsensor ausgestattet. Sie können die Temperatur in Celsius
oder Fahrenheit anzeigen lassen. Mit Hilfe des Photowiderstands als Lichtsensor, kann die LED-Anzeige
automatisch gedimmt werden.

DS1302 Echtzeituhrmodul

Die Rotationsuhr ist mit einem DS1302 RTC-Modul ausgestattet, welches Sekunden, Minuten, Stunden,
Tage, Wochentage, Monat, Jahr und Schaltjahre zählt. Das Modul besitzt eine Aufnahme für eine CR2032
Knopfzelle, damit die Uhrzeit weiterläuft, auch wenn die Stromversorgung entfällt. Somit müssen Sie
nicht bei jedem erneuten Einschalten alles neu einstellen. Die CR2032 Knopfzelle ist optional und nicht
im Lieferumfang enthalten.

Neu – Tonausgabe und eigene Klingeltöne

Die Version EC1838B der DS1302 Rotationsuhr kommt einigen Neuerungen! Neben dem Lautsprecher
besitzt dieser Bausatz auch einen 3MB Speicherchip, damit Sie ihre Lieblingsmelodien als Weckton
nutzen können. Die Dateien müssen in .wav und mit bestimmten Parametern gespeichert werden, die Sie
der Bedienungsanleitung entnehmen können.

Video

Anleitungsvideo zum Löten

!!! Achtung !!!

Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich!

Hinweis

Auf Grund einer schlechten Charge, kann es sein, dass Sie ein Firmware-Update durchführen müssen. Wenn die Uhr nach dem Start seltsame Zahlen anzeigt, können Sie die Firmware nach dieser Anleitung neu übertragen (Dauer <5 Minuten).

In unserem Shop finden Sie auch ein zu diesem Artikel passendes, längeres USB-Kabel zur Stromversorgung.

Details

    • Funktionen: Echzeituhr, Wecker, Temperaturanzeige, Datumsanzeige
    • Stromanschluss: Mini USB, 5V
  • Batterie: 3V CR2032 Knopfbatteriezelle (für den Chip auf dem Board, wenn die Uhr ohne externe Stromquelle betrieben wird - nicht zwingend benötigt & nicht im Lieferumfang enthalten!)
  • Abmessungen: 81 mm x 81 mm x 1,6 mm

Lieferumfang

    • 1x DS1302 Rotationsuhr Löt-Bausatz
    • 1x Acrylgehäuse
  • Optionale 3V Batterie nicht im Lieferumfang enthalten!
Verkauf durch Roboter-Bausatz

11,95 €

zzgl. 4,45 € Versand

Fr. 24. - Mo. 27. Mai

Versand aus Deutschland

Alle Preise inkl. MwSt.
