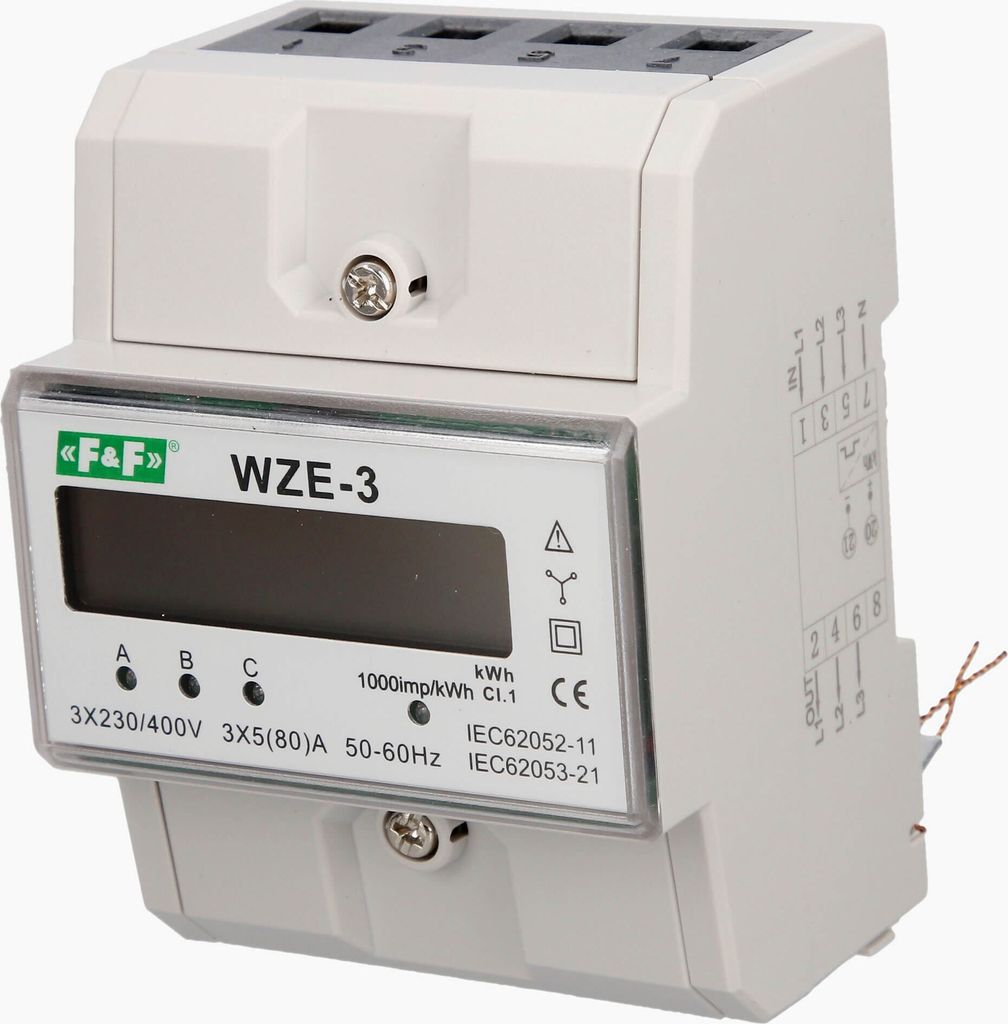

F&F | Energiezähler WZE-3 - 3-Phasen - LCD - Hohe Genauigkeit - MID- - IP20

---

• Präziser und zuverlässiger Energiezähler für Ihren Bedarf

---

Technische Merkmale

• Der F&F Energiezähler WZE-3 ist ein hochpräziser, 3-phasiger Energiezähler mit einem klaren LCD-Display, der speziell für die Überwachung des Energieverbrauchs in industriellen und gewerblichen Anwendungen konzipiert wurde. Mit seiner MID- erfüllt er alle erforderlichen Standards für die genaue Messung von Stromverbrauch.

---

Produktdetails

• Dieser Energiezähler hat die folgenden Spezifikationen, die ihn zu einer idealen Wahl für die Überwachung Ihres Stromverbrauchs machen:

• Typ: Trifasig

• Kommunikationsprotokoll: keine

• Einhaltung: MID-Richtlinie 2014/32/EU

• Nennspannung: 3×230/400 V + N

• Basisstrom: 0,25 bis 5 A

• Maximalstrom: 80 A

• Minimaler Messstrom: 0,04 A

• Eigenverbrauch des Zählers: 10 VA; 2 W

• Messbereich: 0 bis 99999,99 kWh

• Zählerfaktor: 1000 Imp/kWh

• Impulsanzeige: LED in Rot

• Impulsausgang: SO+ SO-: offener Kollektor

• Maximalspannung SO+ SO-: 27 V DC

• Maximalstrom SO+ SO-: 27 mA

• Impulsdauer SO+ SO-: 35 ms

• Genauigkeitsklasse: B

• Stromverbrauchsanzeige: 3× LED in Rot

• Anschluss: Schraubklemmen bis 16 mm?

• Betriebstemperatur: -20 bis 50 °C

• Abmessungen: 4,5 Modul (75 mm)

• Montage: Hutschiene 35 mm

• Schutzart: IP20

---

Funktionsweise

• Der WZE-3 ist ein statischer (elektronischer) Zähler für Wechselstrom, der in direkter Verbindung arbeitet. Ein spezieller elektronischer Schaltkreis erzeugt Impulse proportional zur entnommenen Energie in jeder Phase. Der Energieverbrauch in jeder Phase wird durch das Blinken der entsprechenden LED (a, b, c) signalisiert. Die Summe der Impulse aus den drei Phasen wird ebenfalls durch eine LED angezeigt und in kWh umgerechnet, die auf dem LCD-Display dargestellt wird. Die Ziffern nach dem Komma zeigen die Hundertstel kWh an (0,01 kWh = 10 Wh).

---

Einfacher Montageprozess

• Die Installation des Zählers ist unkompliziert und kann in wenigen Schritten durchgeführt werden:

1. Trennen Sie die Stromversorgung vom Verteiler. 2. Montieren Sie den Zähler im Verteilerkasten. 3. Öffnen Sie die Abdeckungen der Klemmen. 4. Schließen Sie die Stromversorgung an die Klemmen 1 (L1 in), 3 (L2 in), 5 (L3 in) an. 5. Verbinden Sie den zu messenden Stromkreis oder das einzelne Gerät mit den Klemmen 2 (L1 out), 4 (L2 out), 6 (L3 out). 6. Verbinden Sie den Neutralleiter (N) mit Klemme 7. 7. Ein zusätzliches Impulsgerät kann an die Klemmen 20 (+) und 21 (–) angeschlossen werden, ist jedoch nicht zwingend erforderlich. 8. Bringen Sie die Abdeckungen des Zählers wieder an.

---

Produktvorteile:

• LCD-Display: Das LCD-Display ermöglicht eine einfache Ablesbarkeit des Energieverbrauchs.

• Einfache Installation: Die Montage auf einer Hutschiene vereinfacht die Installation erheblich.

• Robuste Bauweise: Mit der Schutzart IP20 ist der Zähler gegen Staub und Berührung geschützt, ideal für den Einsatz in trockenen Innenräumen.

---

Die besten Vorteile der Nutzung des Produkts

• Die Verwendung des F&F Energiezähler WZE-3 ermöglicht es Ihnen, den Energieverbrauch effizient zu überwachen und zu verwalten. Mit seiner hohen Genauigkeit und der MID- sind Sie sicher, dass Ihre Messungen zuverlässig sind. Der klare LCD-Bildschirm erleichtert die Ablesung, während die einfache Montage und die robuste Bauweise den Zähler zu einem praktischen Werkzeug für jeden Haushalt oder Gewerbe machen.
