HAGER RCCB Fehlerstromschutzschalter 1P+N 25A 30mA 6kA AC CDC225J

Technische Daten:

Bauform
Polzahl: 2 P
Polanordnung: 2 P
Montage: DIN-Schiene

Bedien- und Anzeigeelemente
Mit Fehleranzeige: ja

Elektrische Kennwerte
Bemessungsbetriebsspannung Ue (AC): 230 V
Versorgungsspannungsart: AC
Frequenz: 50 Hz

Spannung
Bemessungsisolationsspannung Ui:500 V
Maximale Betriebsspannung:253 V
Bemessungsstoßspannungsfestigkeit Uimp:4000 V

Strom
Bemessungsdifferenzstrom dI:30 mA
Bemessungsstrom In:25 A
Bemessungsableitstoßstrom (In 8/20µs):0,25 kA
Bemessungsein- und -ausschaltvermögen Im:1,5 kA
Bedingter Bemessungskurzschlussstrom Inc gemäß PN-EN 61008-1:6 kA

Frequenz
Frequenz (Bereich gemäß ETIM):50 Hz

Leistung
Gesamtverlustleistung bei Bemessungsstrom:2,32 W

Auslösung
Kurze Verzögerung:nein

Lebensdauer
Elektrische Lebensdauer (Anzahl der Zyklen):2000
Mechanische Lebensdauer (Zyklenzahl):4000

Abmessungen
Produkttiefe:70 mm
Produkthöhe:83 mm
Produktbreite:35 mm
Abmessungen:1

Installation / Montage
Anzugsdrehmoment:2,8 Nm
Produktmontagelage 360°:ja

Anschluss
Querschnitt des flexiblen Leiters (Litze) in der Klemme:16mm2
Querschnitt des starren Leiters (massiv) in der Klemme:25mm2
Anschlussart:mit Schraube

Ausstattung
Selektivität:nein
Klemmenabdeckung:nein

Standard
Standard:EN 61008-1
Europäische WEEE-Richtlinie:anwendbar

Sicherheit
Schutzart:IP20
Typ des Fehlerstromschutzschalters: AC

Einsatzbedingungen
Verschmutzungsgrad nach IEC 60664 / IEC 60947-2:2



**

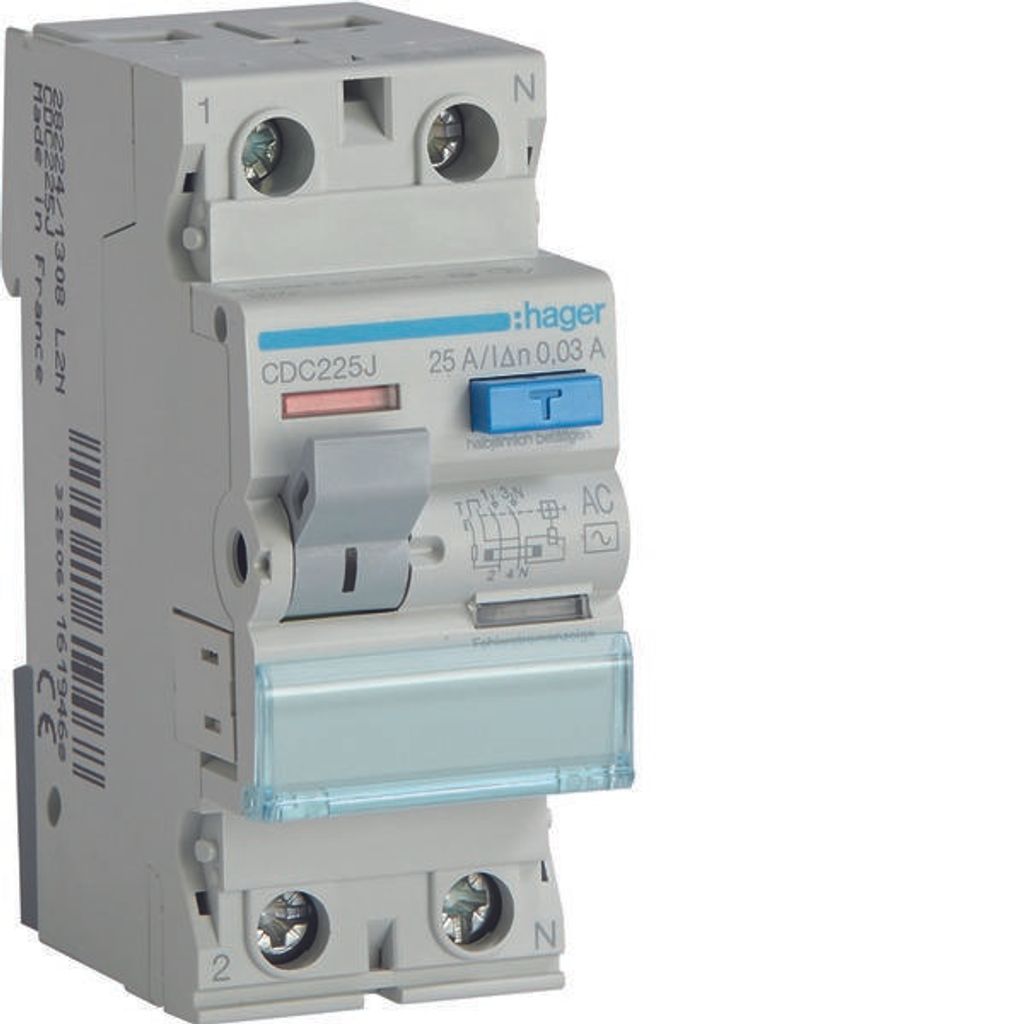

Illustratives Foto

Konformitätsbescheinigungen:

RoHS

Anzahl:

1

Originalprodukt von Hager. Bezeichnung: HAGER RCCB Fehlerstromschutzschalter 1P+N 25A 30mA 6kA AC CDC225J. Technische Angaben: 1P, 25A, AC. Artikelnummer: CDC225J.
