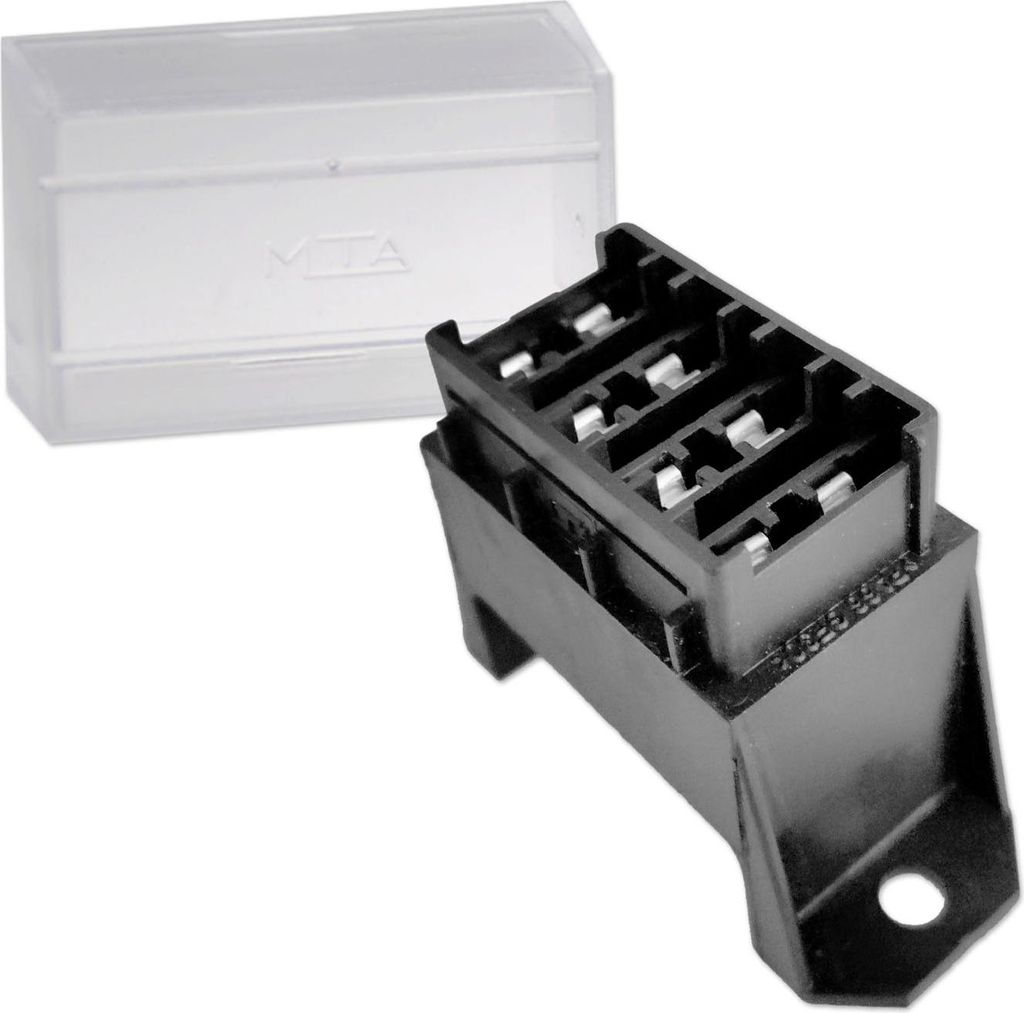

Sicherungshalter | MTA UniVAL | 4-fach | 32V | 80A | stehend

Sicherungshalter 4-fach – MTA UniVAL® (ATO/ATC KFZ-Flachsicherung) | 32 V | 80 A | stehend

Kompakter 4-fach Sicherungshalter für UniVAL®, ATO und ATC KFZ-Flachsicherungen (19 mm) zur sicheren Absicherung und übersichtlichen Verteilung von Bordstromkreisen. Die stehende Bauform mit Anschlüssen nach unten eignet sich besonders für saubere Installationen in Fahrzeug-, Marine- und Batteriesystemen.

• Hersteller: MTA
• Herstellernummer: 0100540
• Typ: Sicherungshalter / Sicherungskasten / Sicherungsbox
• Sicherungstyp: UniVAL®, ATO, ATC (19 mm)
• Anzahl Sicherungsplätze: 4
• Nennspannung: 32 V DC
• Nennstrom: 80 A (gesamt, kontinuierlich)
• Anschlussart: 8× Flachstecker 6,3 mm (Unterseite, für Ein- und Abgänge)
• Bauform: Stehend, Anschlüsse nach unten
• Betriebstemperatur: -30 °C bis +85 °C
• Befestigung: M5 Schraubbefestigung, Lochabstand 53,2 mm
• Abmessungen: ca. 65,2 × 57,5 × 26 mm
• Schutzart: IP22

Eigenschaften:

• Vier Stromkreise kompakt und übersichtlich absicherbar
• Stehende Ausführung mit sauberer Kabelführung nach unten
• Transparenter Deckel für schnelle Sichtkontrolle
• Verzinnte Bronze-Kontakte für langlebige, niederohmige Verbindung
• Ein- und Abgänge komfortabel über 6,3-mm-Flachstecker an der Unterseite
• Geeignet für 12 V und 24 V Bordnetze (bis 32 V DC)
• Stabile Schraubmontage über M5-Befestigungspunkte

Anwendungsbereiche:

• PKW, LKW, Anhänger, Caravan: Absicherung von Verbraucherkreisen im Bordnetz
• Marine & Boot: Stromverteilung in 12 V / 24 V Systemen
• Solar- und Batteriesysteme: kompakte Sicherungsaufteilung in autarken Anlagen
• Landmaschinen & Nutzfahrzeuge: robuste Stromverteilung bei Vibration
• Schaltschrank- und Steuerungsbau: Integration in Niederspannungsverteilungen

Typische Absicherungen:

• Kompressor-Kühlbox / Kühlschrank
• Wasserpumpe im Camper
• LED-Innenbeleuchtung / Zusatzbeleuchtung
• 12-V-Steckdosen, USB-Lader, kleinere Verbrauchergruppen

Beschreibung:

Der MTA UniVAL® Sicherungshalter 0100540 ist eine zuverlässige Lösung zur Absicherung mehrerer Verbraucher in kompakten Installationen. Mit vier Sicherungsplätzen für ATO/ATC Flachsicherungen und Flachsteckanschlüssen an der Unterseite eignet sich der Halter für Bordnetze bis 32 V DC.

Die stehende Bauform ermöglicht eine platzsparende Montage, während der transparente Deckel die eingesetzten Sicherungen jederzeit sichtbar hält. Die verzinnten Kontakte aus Bronze sorgen für eine stabile Stromübertragung auch bei dauerhafter Belastung.

Ideal, wenn mehrere Stromkreise sauber, schnell prüfbar und platzsparend abgesichert werden sollen.

Technische Daten:

• Kontaktmaterial: Bronze (CuSn)
• Kontaktbeschichtung: Verzinnung (Sn)
• Gehäuse: PA66 GF30 HB (schwarzer Boden)
• Deckel: PC V2 (transparent)
• Sekundärverriegelung: PA66 V2 (gelb)
• Entflammbarkeitsklasse: UL94V-2
• Schutzart: IP22

Verwendungshinweise:

• Nur passende Flachsicherungen (UniVAL®, ATO/ATC, 19 mm) verwenden
• Montage ausschließlich im spannungsfreien Zustand durchführen
• Anschluss über geeignete 6,3-mm-Flachsteckhülsen herstellen
• Sicherungswerte passend zum Verbraucher und Leitungsquerschnitt wählen
• Deckel korrekt aufsetzen und Verriegelung prüfen

Passende Ersatzteile:

• 0300540: Ersatz-Boden 4-fach, stehend, mit Flachsteckern
• 0300542: Ersatz-Deckel transparent, für 4-fach stehend

Sicherheits- & Warnhinweise:

• Nur für Niederspannungssysteme bis 32 V DC geeignet
• Nur an trockenen, geschützten Einbauorten verwenden (IP22, nicht spritzwassergeschützt)
• Installation nur durch qualifiziertes Fachpersonal oder nach fachgerechter Anleitung
• Steckverbindungen regelmäßig prüfen (fester Sitz, Korrosion, Erwärmung)

Lieferumfang

• 1× MTA UniVAL® Sicherungshalter 4-fach (stehend) mit transparentem Deckel

Hinweis: Abgebildete Sicherungen dienen nur zur Demonstration und sind nicht im Lieferumfang enthalten.

FAQ

Welche Sicherungen passen in den Halter?

Passend sind UniVAL®, ATO und ATC Standard KFZ-Flachstecksicherungen mit 19 mm Baugröße.

Für welche Bordnetze ist der Halter geeignet?

Für Bordnetze bis 32 V DC und damit ideal für 12 V und 24 V Systeme.

Hat der Sicherungshalter 4 oder 8 Sicherungsplätze?

Der Halter besitzt 4 Sicherungsplätze. Die 8 Anschlüsse sind die elektrischen Ein- und Abgänge (je Sicherungsplatz Zuleitung und Abgang).

Ist der Halter für den Motorraum geeignet?

Die Schutzart ist IP22. Der Sicherungshalter ist für trockene, geschützte Einbauorte vorgesehen und nicht für direkte Spritzwasserzonen im Motorraum.

Welche Anschlüsse werden verwendet?

Der Anschluss erfolgt über 6,3-mm-Flachstecker an der Unterseite (Standard im KFZ-Bereich). Geeignete Flachsteckhülsen sollten fachgerecht vercrimpt werden.
