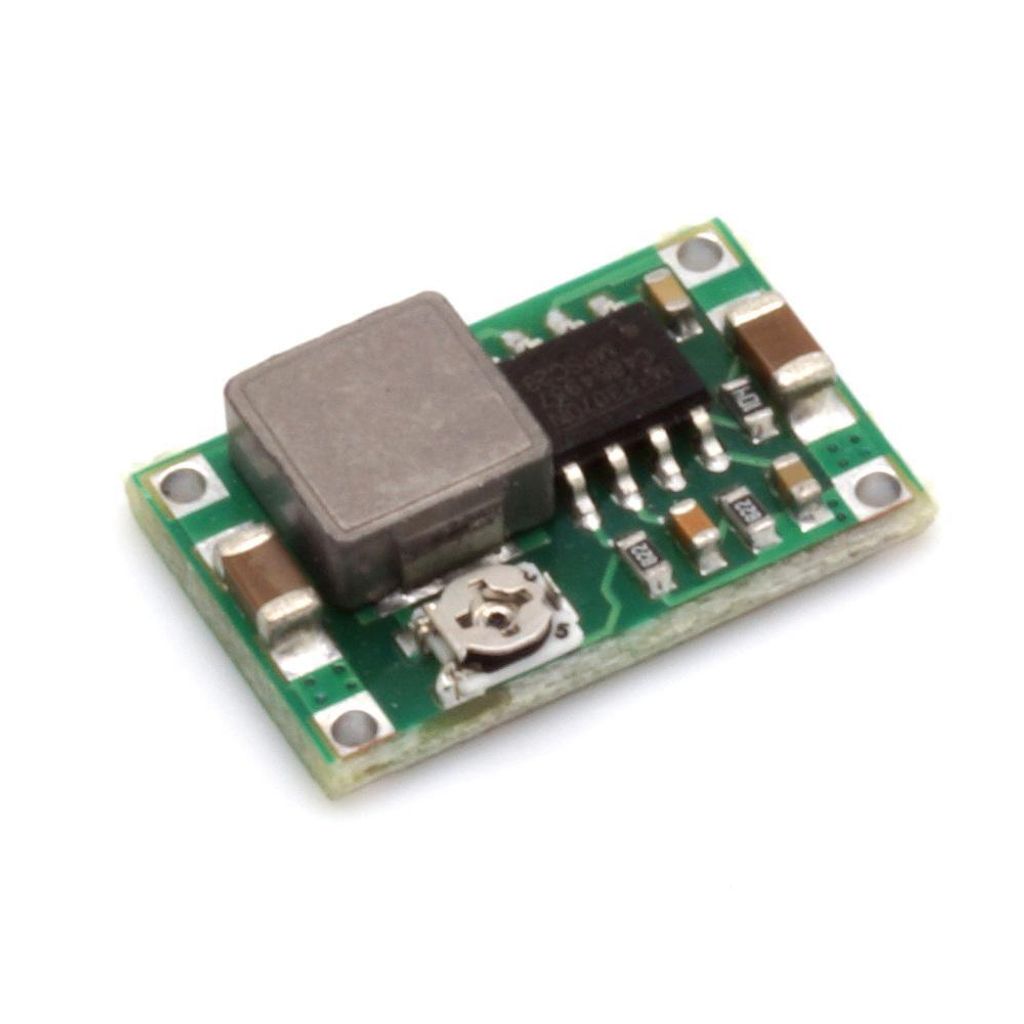

Mini Step-Down Converter einstellbar 4,75-23V -> 1-17V / 3A

Mini Step-Down Converter einstellbar 4,75–23V → 1–17V / 3A
Der Mini Step-Down Converter mit der Produktnummer REGA3A ist ein kompakter Spannungsregler zur Reduktion einer Eingangsspannung im Bereich von 4,75 bis 23 V DC auf eine einstellbare Ausgangsspannung zwischen 1 und 17 V DC. Das Modul eignet sich für Anwendungen, bei denen eine stabile und präzise Gleichspannung benötigt wird. Die Ausgangsspannung kann manuell angepasst werden, um verschiedenen Anforderungen gerecht zu werden.

Der maximale dauerhafte Ausgangsstrom beträgt 1,8 A, kurzzeitig sind bis zu 3 A möglich. Der Step-Down-Wandler arbeitet mit einer Schaltfrequenz von 340 kHz und erreicht eine Umwandlungseffizienz von bis zu 96 %. Das Modul ist für Betriebstemperaturen von -40 °C bis +85 °C ausgelegt, wodurch ein Einsatz in industriellen sowie mobilen Systemen unter anspruchsvollen Umweltbedingungen möglich ist.

Mit seinen kompakten Abmessungen von nur 18 x 12 x 4,5 mm ist der Wandler besonders für Anwendungen mit begrenztem Platz geeignet. Typische Einsatzbereiche umfassen DIY-Elektronikprojekte, mobile Stromversorgungen, Prototyping-Platinen und Mikrocontrollersysteme, bei denen eine flexible Spannungsanpassung erforderlich ist.

Merkmale im Überblick

• Einstellbare Ausgangsspannung von 1 bis 17 V DC
• Dauerhafter Ausgangsstrom bis 1,8 A, kurzzeitig bis 3 A
• Hohe Umwandlungseffizienz bis zu 96 %
• Kompakte Baugröße von nur 18 x 12 x 4,5 mm
• Manuell einstellbare Ausgangsspannung

Technische Daten

• Eingangsspannung: 4,75–23 V DC
• Ausgangsspannung: 1–17 V DC (einstellbar)
• Max. Ausgangsstrom dauerhaft: 1,8 A
• Max. Ausgangsstrom kurzzeitig: 3 A
• Umwandlungseffizienz: bis 96 %
• Schaltfrequenz: 340 kHz
• Betriebstemperatur: -40 bis +85 °C
• Abmessungen: 18 x 12 x 4,5 mm

Lieferumfang

• 1x Mini Step-Down Converter REGA3A

Kleiner Step-Down Converter mit einstellbarer Ausgangsspannung

Technische Eigenschaften

• Eingangsspannung: 4,75 - 23V DC
• Ausgangsspannung: 1 - 17V DC (einstellbar)
• Max. Ausgangsstrom (dauerhaft): 1,8A
• Max. Ausgangsstrom (kurzzeitig): 3A
• Umwandlungseffizienz max. 96%
• Schaltfrequenz 340Khz
• Betriebstemperatur: -40 bis +85°C
• Abmessungen: 18 x 12 x 4,5 mm

- Sensoren und Module stets gemäß den Herstellerangaben installieren und betreiben. - Vor Installation oder Wartung immer die Stromzufuhr unterbrechen. - Direkten Kontakt mit elektrischen Anschlüssen vermeiden, um Stromschläge zu verhindern. - Nur in trockenen und geeigneten Umgebungen verwenden, um Kurzschlüsse oder Fehlfunktionen zu vermeiden. - Überprüfung auf Schäden oder e des Geräts vor Gebrauch durchführen. - Nicht über die spezifizierte Spannung und Stromstärke hinaus betreiben. - Bei Fehlfunktionen das Gerät sofort vom Stromkreis trennen. - Entsorgung gemäß den lokalen Elektro- und Elektronik-Schrottbestimmungen durchführen. - Keinesfalls in den normalen Hausmüll werfen, da gefährliche Stoffe enthalten sein könnten. - Kinder vom Produkt fernhalten, um Fehlgebrauch oder Verletzungen zu verhindern.
