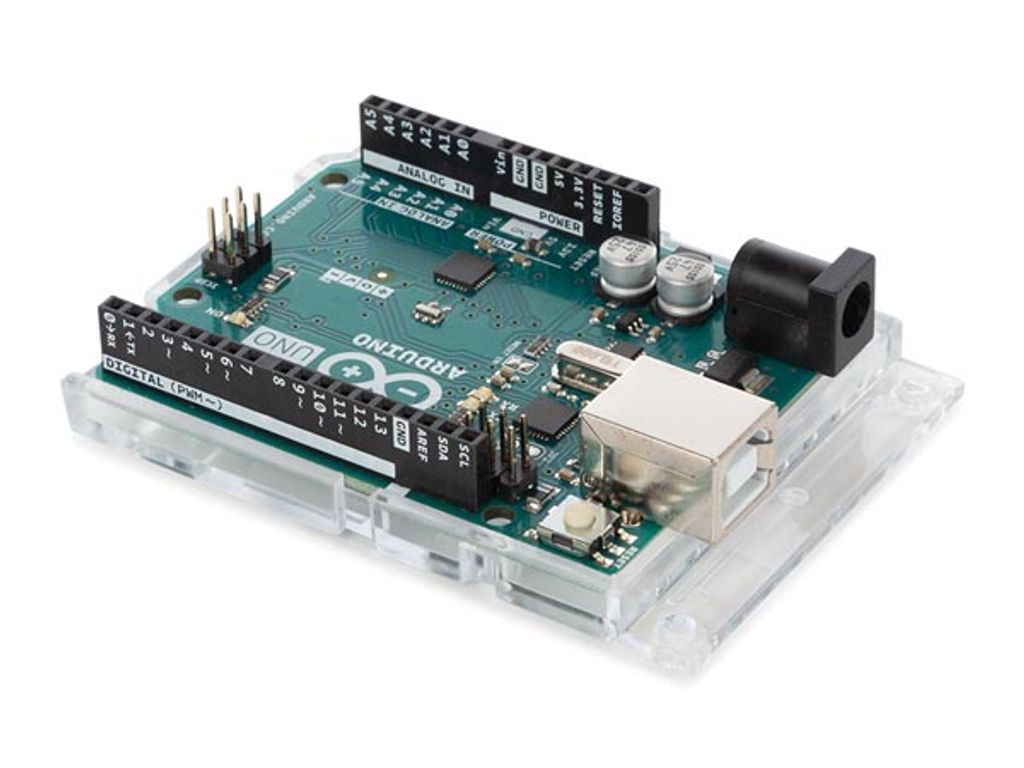

Arduino Uno SMD Rev3

Arduino Uno ist ist eine Mikrocontrollerplatine, die auf dem ATmega328 basiert. Das Board enthält alles, was zum Entwickeln mit diesem Mikrocontroller nötig ist. Man kann es einfach per Micro-USB-Kabel an einen PC anschließen oder mit einem externen Netzteil oder einer Batterie versorgen und direkt loslegen.
Arduino Uno unterscheidet sich von allen Vorgängern dadurch, dass es keinen USB/Seriell-Konverter-Chip von FTDI einsetzt. Stattdessen nutzt es einen ATmega16U2, der als USB/Seriell-Konverter programmiert ist.

- Flexible Programmierung dank ATmega328P - 14 digitale I/O-Pins für zahlreiche Anwendungen - 6 analoge Eingänge für präzise Sensor-Daten - USB- und Netzbetrieb möglich - Stabile 16 MHz Taktfrequenz - Kompakte Bauform, leicht integrierbar Arduino Uno Rev3 SMD Das Arduino Uno SMD R3 ist ein Mikrocontroller-Board, das auf dem ATmega328 basiert. Es verfügt über 14x digitale Eingangs-/Ausgangspins (von denen 6x als PWM-Ausgänge verwendet werden können), 6x analoge Eingänge, einen 16 MHz-Quarzoszillator, einen USB-Anschluss, eine Netzbuchse, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC/DC-Adapter oder Akku, um loszulegen. Das Uno unterscheidet sich von allen Vorgängerkarten dadurch, dass es den FTDI USB-to-Serial-Treiberchip nicht verwendet. Zusätzliche Funktionen der R3-Version sind: - ATmega16U2 statt 8U2 als USB-Seriell-Wandler - 1.0 Pinbelegung: SDA- und SCL-Pins für die TWI-Kommunikation wurden in der Nähe des AREF-Pins und zwei weitere neue Pins in der Nähe des RESET-Pins hinzugefügt, der IOREF, mit dem sich die Abschirmungen an die von der Platine gelieferte Spannung anpassen können, und der zweite ist ein nicht verbundener Pin, der für zukünftige Zwecke reserviert ist. - Stärkere RESET-Schaltung "Uno" bedeutet auf Italienisch "Eins" und bezeichnet die bevorstehende Veröffentlichung von Arduino 1.0. Das Uno und die Version 1.0 werden die Referenzversionen von Arduino sein. Das Uno ist das neueste einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform. - Mikrocontroller: ATmega328P - Betriebsspannung: 5V - Eingangsspannung (empfohlen): 7-12 V - Eingangsspannung (Grenzwert): 6-20 V - Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang) - PWM Digital I/O Pins: 6 - Analoge Eingangspins: 6 - Gleichstrom pro E/A-Pin: 20 mA - Gleichstrom für 3,3 V Pin: 50 mA - Flash-Speicher: 32 KB (ATmega328P), von denen 0,5 KB vom Bootloader verwendet werden - SRAM: 2 KB (ATmega328P) - EEPROM: 1 KB (ATmega328P) - Taktfrequenz: 16 MHz - Integrierte LEDs: 13 - Länge: 68,6 mm - Breite: 53,4 mm - Gewicht: 25 g

Arduino Uno Rev3 SMD: Vielseitiges Mikrocontroller-Board
Das Arduino Uno Rev3 SMD ist ein Mikrocontroller-Board, basierend auf dem ATmega328. Es verfügt über 14 digitale Ein-/Ausgangspins (davon 6 als PWM-Ausgänge nutzbar), 6 analoge Eingänge, einen 16 MHz Keramikresonator (CSTCE16M0V53-R0), eine USB-Verbindung, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Es enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen; einfach mit einem USB-Kabel an einen Computer anschließen oder mit einem AC/DC-Adapter oder Batterie betreiben.

Merkmale im Überblick

• ATmega16U2 als USB-zu-Seriell-Konverter anstelle des 8U2.
• 1.0-Pinout: Zusätzliche SDA- und SCL-Pins für TWI-Kommunikation und weitere neue Pins für die IOREF- und eine nicht angeschlossene Reservepin.
• Verstärkte RESET-Schaltung.
• Uno bedeutet Eins auf Italienisch und wurde benannt, um die bevorstehende Veröffentlichung von Arduino 1.0 zu markieren. Das Uno-Board und die Version 1.0 sind die Referenzversionen von Arduino.

Technische Daten

• Microcontroller: ATmega328P
• Betriebsspannung: 5V
• Empfohlene Eingangsspannung: 7-12V
• Maximale Eingangsspannung: 6-20V
• Digital I/O Pins: 14 (davon 6 mit PWM-Ausgang)
• Analoge Eingangspins: 6
• DC-Strom pro I/O-Pin: 20 mA
• DC-Strom für 3.3V Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega328P), davon 0.5 KB für Bootloader
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Taktfrequenz: 16 MHz
• LED_BUILTIN: 13
• Abmessungen: Länge 68.6 mm, Breite 53.4 mm
• Gewicht: 25 g

Lieferumfang

• 1x Arduino Uno Rev3 SMD Board

Zum BerryBase Blog

Der Arduino Uno ist ein Mikrocontroller-Board auf Basis des ATmega328. Sie enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird. Um das Board in Betrieb zu nehmen, müssen Sie es nur mit einem USB-Kabel an einen Computer anschließen oder es mit einem AC/DC-Adapter oder einer Batterie betreiben. Das ARDUINO UNO unterscheidet sich von früheren Versionen dadurch, dass es nicht den FTDI-Seriell-zu-USB-Wandlerchip verwendet, sondern einen ATmega16U2, der als Seriell-zu-USB-Wandler programmiert ist.

• digitale Eingänge/Ausgänge: 14 (6 davon können für PWM-Ausgänge verwendet werden)
• Analogeingänge: 6
• beinhaltet: 16MHz Quarzoszillator, USB-Anschluss, Klinkenbuchse, ICSP-Anschluss, Reset-Taste

• Technische Daten
• Betriebsspannung: 5 V
• Analoge Eingangsstifte: 6
• Eingebaute LEDs: 13
• Taktrate: 16 MHz
• DC-Strom für 3,3-Volt-Pins: 50 mA
• DC-Strom pro I/O-Pin: 20 mA
• EEPROM: 1 kB
• Flash-Speicher: 32 kB
• Vom Bootloader belegter Flash-Speicher: 0,5 kB
• Maximale Eingangsspannung (empfohlen): 12 V
• Minimale Eingangsspannung (empfohlen): 7 V
• PWM-Digital-E/A-Pins: 6
• PWM-Ausgangsstifte: 6
• SRAM: 2 kB
• Mikrocontroller: ATmega328P
• Verbindungen
• Digitale E/A-Stifte: 14
• Stromversorgung
• Nominale Eingangsspannung: 6-20 V
• Grundlegende Informationen
• Farbe: Grün
• Zusätzliche Farbe: Schwarz
• Tiefe: 53,4 mm
• Breite: 68,6 mm
• Gewicht: 25 g
• Material: Epoxid

Arduino A000073 Board Uno Rev3 SMD Core ATMega328

Der Arduino Uno ist ein Mikrocontroller-Board auf Basis des ATmega328. Es verfügt über 14 digitale Ein-/Ausgänge (6 davon können als PWM-Kanäle genutzt werden), 6 analoge Eingänge, einen 16-MHz-Quarzoszillator, eine USB-Schnittstelle, einen 6-poligen ISP-Anschluss und eine Reset-Taste. Es enthält alles, was man braucht, um loszulegen, und man kann es einfach über ein USB-Kabel an den PC anschließen oder mit einem Netzteil/Akku verwenden.

Merkmale

Highlights

• Ausgestattet mit SMD Prozessor
• Entwicklungsboard für zahlreiche Projekte
• Einfach zu erlernen, auch für Anfänger geeignet

Lieferumfang

• null

Hinweis

ARDUINO UNO SMD REV.3

Warum Sie dieses Produkt wählen sollten?



Arduino Uno ist ist eine Mikrocontrollerplatine, die auf dem ATmega328 basiert. Das Board enthält alles, was zum Entwickeln mit diesem Mikrocontroller nötig ist. Man kann es einfach per Micro-USB-Kabel an einen PC anschließen oder mit einem externen Netzteil oder einer Batterie versorgen und direkt loslegen.Arduino Uno unterscheidet sich von allen Vorgängern dadurch, dass es keinen USB/Seriell-Konverter-Chip von FTDI einsetzt. Stattdessen nutzt es einen ATmega16U2, der als USB/Seriell-Konverter programmiert ist.Eigenschaftendigitale I/O-Pins : 14 (davon 6 als PWM-Ausgang möglich)analoge Eingänge: 6Lieferumfang: 16-MHz-Quarz, USB-Anschluss, Buchse für externe Stromversorgung, ICSP-Header, Reset-TasterTechnische DatenTechnische DatenBetriebsspannung 5 VAnaloge Eingangsstifte 6Eingebaute LED's 13Taktrate 16 MHzDC-Strom für 3,3-Volt-Pins 50 mADC-Strom pro E/A-Pins 20 mAEEPROM 1 kBFlash-Speicher 32 kBVom Bootloader verwendeter Flash-Speicher 0.5 kBMaximal zulässige Eingangsspannung (empfohlen) 12 VMinimale Eingangsspannung (empfohlen) 7 VPWM-Digital-Eingangsstifte 6PWM-Ausgangsstifte 6SRAM 2 kBMikrocontroller ATmega328P AnschlüsseDigitale E/A-Pins 14 StromversorgungEingangsnennspannung 6-20 V ProduktinformationenFarbe GrünZusätzliche Farbe SchwarzTiefe 53.4 mmBreite 68.6 mmGewicht 25 gMaterial Epoxid Arduino SKUA000073Velleman vs. Whadda SKUoverview fileBarcodeBarcode (EAN-13): 7630049200074Zusätzliche InformationHerkunftsland : ITIntrastat-Code : 85423119VerpackungsinfoVerpackungstyp: kartonAbmessungen des Artikels (B x H x T): 6 x 8 x 2 cmArtikelgewicht: 37 gAbmessungen des Außenkartons (B x H x T): 27 x 7 x 44 cmGewicht des Außenkartons: 2500 gArtikel im Außenkartons : 50

Das Arduino Uno ist ein Mikrocontroller-Board auf Basis des Atmega328. Es enthält alles, was zur Unterstützung des Mikrocontrollers erforderlich ist. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC/DC-Adapter oder einer Batterie mit Strom, um loszulegen. Der Uno unterscheidet sich von allen Vorgängermodellen dadurch, dass er nicht den FTDI-USB-zu-Seriell-Treiberchip verwendet. Stattdessen verfügt er über den Atmega16U, der als USB-zu-Seriell-Konverter programmiert ist.

Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang) - Analoge Eingangs-Pins: 6 - Enthält: 16-MHz-Keramikresonator, USB-Anschluss, Stromanschluss, ICSP-Header und Reset-Taste.

Grundlegende Produktinformationen: -- Primärfarben: Grün -- Weitere Farben: Schwarz -- Tiefe: 53,4 mm -- Breite: 68,6 mm -- Gewicht: 25 g -- Material: Epoxidharz - Technische Daten: -- Betriebsspannung: 5 V -- Analoge Eingangs-Pins: 6 -- Integrierte LEDs: 13 -- Taktfrequenz: 16 MHz -- Gleichstrom für 3,3-Volt-Pins: 50 mA -- Gleichstrom pro I/O-Pin: 20 mA -- EEPROM: 1 KB -- Flash-Speicher: 32 KB -- Vom Bootloader belegter Flash-Speicher: 0,5 KB -- Mindest-Eingangsspannung (empfohlen): 7 V -- PWM-Digital-E/A-Pins: 6 -- PWM-Ausgangspins: 6 -- SRAM: 2 KB -- Mikrocontroller: Atmega328P - Anschlüsse: -- Digitale E/A-Pins: 14 - Stromversorgung: -- Nennbereich der Eingangsspannung: 6–20 V -- Maximale Nenn-Eingangsspannung (empfohlen): 12 V.

Mikrocontroller-Modell:

ATmega328

Mikrocontroller Frequenz:

16 MHz

Flash-Speicher:

0,032 MB

SRAM (Statischer Random Access-Speicher):

2 KB

EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher):

1 KB

Anzahl der digitalen E-/A-Kontakte:

14

Anzahl der analogen E-/A-Kontakte:

6

PWM digitale E-/A-Pins:

6

Formfaktor:

Arduino

:

RoHS, FC,/dd>

DC input Spannung:

7-12 V

Arbeitsspannung:

5 V

Gleichstrom pro E-/A-Pin:

40 mA

Dimensionen Tafel:

53,4 x 68,6 mm

Arduino® Uno Smd Rev.3 TOOL LAND 7630049200074 VELLARD-A000073 digitale Ein- /Ausgänge: 14 (davon 6 als PWM-Ausgänge nutzbar) - Analogeingänge: 6 - Inhalt: ein 16 MHz Quarzoszillator, ein USB-Anschluss, eine Stromversorgung, ein ICSP-Stecker und ein Reset-Knopf

Arduino UNO SMD Rev3. Mikrocon

Prozessor | Mikrocontroller-Modell: ATmega328 | Mikrocontroller Frequenz: 16 MHz | Speicher | Flash-Speicher: 0.032 MB | SRAM (Statischer Random Access-Speicher): 2 KB | EEPROM (Elektrisch überschreibbarer. programmierbarer Lesespeicher): 1 KB | Anschlüsse und Schnittstellen | Anzahl der digitalen E-/A-Kontakte: 14 | Anzahl der analogen E-/A-Kontakte: 6 | PWM digitale E-/A-Pins: 6 | Merkmale | Formfaktor: Arduino | : RoHS. FC.| Energie | DC input Spannung: 7-12 V | Arbeitsspannung: 5 V | Gleichstrom pro E-/A-Pin: 40 mA | Gewicht und Abmessungen | Dimensionen Tafel: 53.4 x 68.6 mm |

Populäre Open Source Entwicklungsumgebung auf Basis des ATMEL AVR-Mikrocontrollers. Mit USB-Anschluss und zusätzliche Hohlbuchse (5,5/2,1 mm) zur externen Stromversorgung. Features: - Betriebsspannung 5 V- (USB-B), 7...12 V- (extern) - Microcontroller ATmega 328 - 32 KB Flash - 2 KB SRAM - 1 KB EEPROM - 14x digital I/O (40 mA) - 6x Analog-Eingänge (50 mA) - Platinenmaße (LxBxH): 70x55x13 mm
