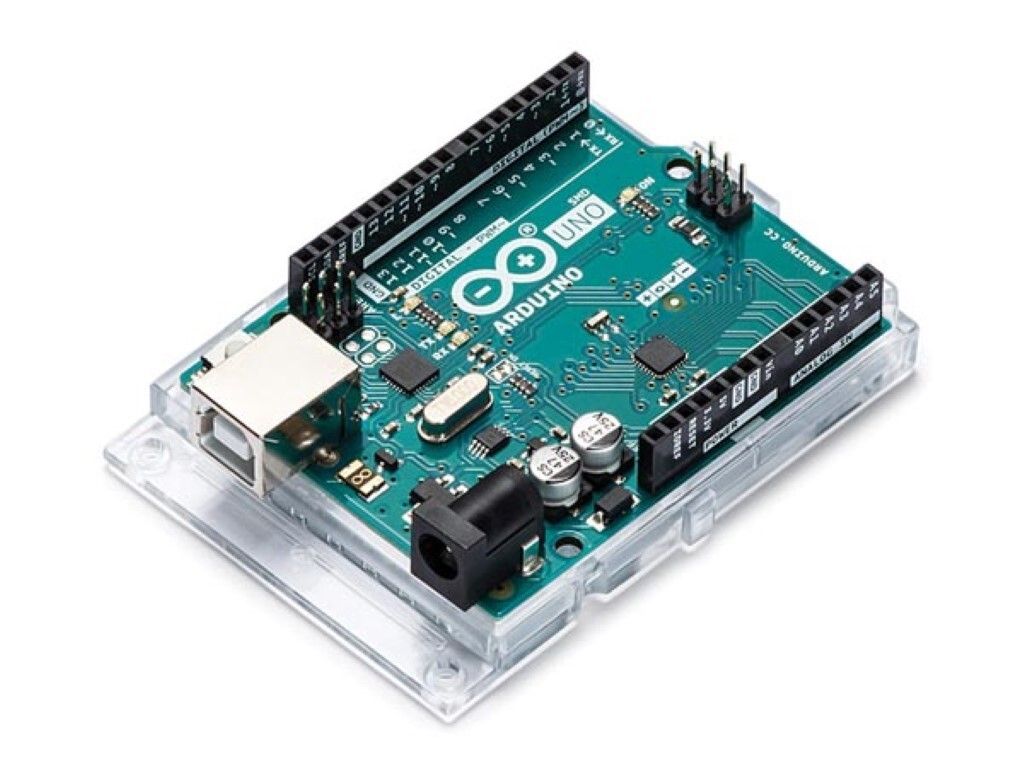

Arduino Uno SMD Rev3

Mikrocontroller-Modell:

ATmega328

Mikrocontroller Frequenz:

16 MHz

Flash-Speicher:

0,032 MB

SRAM (Statischer Random Access-Speicher):

2 KB

EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher):

1 KB

Anzahl der digitalen E-/A-Kontakte:

14

Anzahl der analogen E-/A-Kontakte:

6

PWM digitale E-/A-Pins:

6

Formfaktor:

Arduino

:

RoHS, FC,/dd>

DC input Spannung:

7-12 V

Arbeitsspannung:

5 V

Gleichstrom pro E-/A-Pin:

40 mA

Dimensionen Tafel:

53,4 x 68,6 mm

Arduino Uno Rev3 SMD: Vielseitiges Mikrocontroller-Board
Das Arduino Uno Rev3 SMD ist ein Mikrocontroller-Board, basierend auf dem ATmega328. Es verfügt über 14 digitale Ein-/Ausgangspins (davon 6 als PWM-Ausgänge nutzbar), 6 analoge Eingänge, einen 16 MHz Keramikresonator (CSTCE16M0V53-R0), eine USB-Verbindung, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Es enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen; einfach mit einem USB-Kabel an einen Computer anschließen oder mit einem AC/DC-Adapter oder Batterie betreiben.

Merkmale im Überblick

• ATmega16U2 als USB-zu-Seriell-Konverter anstelle des 8U2.
• 1.0-Pinout: Zusätzliche SDA- und SCL-Pins für TWI-Kommunikation und weitere neue Pins für die IOREF- und eine nicht angeschlossene Reservepin.
• Verstärkte RESET-Schaltung.
• Uno bedeutet Eins auf Italienisch und wurde benannt, um die bevorstehende Veröffentlichung von Arduino 1.0 zu markieren. Das Uno-Board und die Version 1.0 sind die Referenzversionen von Arduino.

Technische Daten

• Microcontroller: ATmega328P
• Betriebsspannung: 5V
• Empfohlene Eingangsspannung: 7-12V
• Maximale Eingangsspannung: 6-20V
• Digital I/O Pins: 14 (davon 6 mit PWM-Ausgang)
• Analoge Eingangspins: 6
• DC-Strom pro I/O-Pin: 20 mA
• DC-Strom für 3.3V Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega328P), davon 0.5 KB für Bootloader
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Taktfrequenz: 16 MHz
• LED_BUILTIN: 13
• Abmessungen: Länge 68.6 mm, Breite 53.4 mm
• Gewicht: 25 g

Lieferumfang

• 1x Arduino Uno Rev3 SMD Board

Zum BerryBase Blog
- Verwenden Sie das Board nur in einer gut belüfteten Umgebung, um Überhitzung zu vermeiden. - Vermeiden Sie direkten Kontakt mit Wasser oder anderen Flüssigkeiten, da dies Kurzschlüsse verursachen kann. - Stellen Sie sicher, dass die Spannungszufuhr den Spezifikationen des Boards entspricht, um Schäden zu verhindern. - Halten Sie das Board fern von statischen Entladungen, z. B. durch Verwendung einer antistatischen Unterlage. - Manipulieren Sie keine Bauteile während des Betriebs, um Verletzungen oder elektrische Schäden zu vermeiden. - e Boards oder Komponenten dürfen nicht in den Hausmüll gelangen. - Recyclen Sie das Produkt gemäß den örtlichen Gesetzen für Elektro- und Elektronikschrott. - Entfernen Sie vor der Entsorgung alle Batterien oder angeschlossenen Speicherbausteine. - Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf, um Verletzungen oder Schäden zu verhindern.

Der Arduino Uno ist ein Mikrocontroller-Board auf Basis des ATmega328. Sie enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird. Um das Board in Betrieb zu nehmen, müssen Sie es nur mit einem USB-Kabel an einen Computer anschließen oder es mit einem AC/DC-Adapter oder einer Batterie betreiben. Das ARDUINO UNO unterscheidet sich von früheren Versionen dadurch, dass es nicht den FTDI-Seriell-zu-USB-Wandlerchip verwendet, sondern einen ATmega16U2, der als Seriell-zu-USB-Wandler programmiert ist.

• digitale Eingänge/Ausgänge: 14 (6 davon können für PWM-Ausgänge verwendet werden)
• Analogeingänge: 6
• beinhaltet: 16MHz Quarzoszillator, USB-Anschluss, Klinkenbuchse, ICSP-Anschluss, Reset-Taste

• Technische Daten
• Betriebsspannung: 5 V
• Analoge Eingangsstifte: 6
• Eingebaute LEDs: 13
• Taktrate: 16 MHz
• DC-Strom für 3,3-Volt-Pins: 50 mA
• DC-Strom pro I/O-Pin: 20 mA
• EEPROM: 1 kB
• Flash-Speicher: 32 kB
• Vom Bootloader belegter Flash-Speicher: 0,5 kB
• Maximale Eingangsspannung (empfohlen): 12 V
• Minimale Eingangsspannung (empfohlen): 7 V
• PWM-Digital-E/A-Pins: 6
• PWM-Ausgangsstifte: 6
• SRAM: 2 kB
• Mikrocontroller: ATmega328P
• Verbindungen
• Digitale E/A-Stifte: 14
• Stromversorgung
• Nominale Eingangsspannung: 6-20 V
• Grundlegende Informationen
• Farbe: Grün
• Zusätzliche Farbe: Schwarz
• Tiefe: 53,4 mm
• Breite: 68,6 mm
• Gewicht: 25 g
• Material: Epoxid

Arduino Uno ist ist eine Mikrocontrollerplatine, die auf dem ATmega328 basiert. Das Board enthält alles, was zum Entwickeln mit diesem Mikrocontroller nötig ist. Man kann es einfach per Micro-USB-Kabel an einen PC anschließen oder mit einem externen Netzteil oder einer Batterie versorgen und direkt loslegen.
Arduino Uno unterscheidet sich von allen Vorgängern dadurch, dass es keinen USB/Seriell-Konverter-Chip von FTDI einsetzt. Stattdessen nutzt es einen ATmega16U2, der als USB/Seriell-Konverter programmiert ist.

Arduino A000073 Board Uno Rev3 SMD Core ATMega328

Der Arduino Uno ist ein Mikrocontroller-Board auf Basis des ATmega328. Es verfügt über 14 digitale Ein-/Ausgänge (6 davon können als PWM-Kanäle genutzt werden), 6 analoge Eingänge, einen 16-MHz-Quarzoszillator, eine USB-Schnittstelle, einen 6-poligen ISP-Anschluss und eine Reset-Taste. Es enthält alles, was man braucht, um loszulegen, und man kann es einfach über ein USB-Kabel an den PC anschließen oder mit einem Netzteil/Akku verwenden.

Merkmale

Highlights

• Ausgestattet mit SMD Prozessor
• Entwicklungsboard für zahlreiche Projekte
• Einfach zu erlernen, auch für Anfänger geeignet

Lieferumfang

• null

Hinweis

Das Arduino Uno ist ein Mikrocontroller-Board auf Basis des Atmega328. Es enthält alles, was zur Unterstützung des Mikrocontrollers erforderlich ist. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC/DC-Adapter oder einer Batterie mit Strom, um loszulegen. Der Uno unterscheidet sich von allen Vorgängermodellen dadurch, dass er nicht den FTDI-USB-zu-Seriell-Treiberchip verwendet. Stattdessen verfügt er über den Atmega16U, der als USB-zu-Seriell-Konverter programmiert ist.

Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang) - Analoge Eingangs-Pins: 6 - Enthält: 16-MHz-Keramikresonator, USB-Anschluss, Stromanschluss, ICSP-Header und Reset-Taste.

Grundlegende Produktinformationen: -- Primärfarben: Grün -- Weitere Farben: Schwarz -- Tiefe: 53,4 mm -- Breite: 68,6 mm -- Gewicht: 25 g -- Material: Epoxidharz - Technische Daten: -- Betriebsspannung: 5 V -- Analoge Eingangs-Pins: 6 -- Integrierte LEDs: 13 -- Taktfrequenz: 16 MHz -- Gleichstrom für 3,3-Volt-Pins: 50 mA -- Gleichstrom pro I/O-Pin: 20 mA -- EEPROM: 1 KB -- Flash-Speicher: 32 KB -- Vom Bootloader belegter Flash-Speicher: 0,5 KB -- Mindest-Eingangsspannung (empfohlen): 7 V -- PWM-Digital-E/A-Pins: 6 -- PWM-Ausgangspins: 6 -- SRAM: 2 KB -- Mikrocontroller: Atmega328P - Anschlüsse: -- Digitale E/A-Pins: 14 - Stromversorgung: -- Nennbereich der Eingangsspannung: 6–20 V -- Maximale Nenn-Eingangsspannung (empfohlen): 12 V.

ARDUINO UNO SMD REV.3

Warum Sie dieses Produkt wählen sollten?



Arduino® Uno Smd Rev.3 TOOL LAND 7630049200074 VELLARD-A000073 digitale Ein- /Ausgänge: 14 (davon 6 als PWM-Ausgänge nutzbar) - Analogeingänge: 6 - Inhalt: ein 16 MHz Quarzoszillator, ein USB-Anschluss, eine Stromversorgung, ein ICSP-Stecker und ein Reset-Knopf

Arduino Uno ist ist eine Mikrocontrollerplatine, die auf dem ATmega328 basiert. Das Board enthält alles, was zum Entwickeln mit diesem Mikrocontroller nötig ist. Man kann es einfach per Micro-USB-Kabel an einen PC anschließen oder mit einem externen Netzteil oder einer Batterie versorgen und direkt loslegen.Arduino Uno unterscheidet sich von allen Vorgängern dadurch, dass es keinen USB/Seriell-Konverter-Chip von FTDI einsetzt. Stattdessen nutzt es einen ATmega16U2, der als USB/Seriell-Konverter programmiert ist.Eigenschaftendigitale I/O-Pins : 14 (davon 6 als PWM-Ausgang möglich)analoge Eingänge: 6Lieferumfang: 16-MHz-Quarz, USB-Anschluss, Buchse für externe Stromversorgung, ICSP-Header, Reset-TasterTechnische DatenTechnische DatenBetriebsspannung 5 VAnaloge Eingangsstifte 6Eingebaute LED's 13Taktrate 16 MHzDC-Strom für 3,3-Volt-Pins 50 mADC-Strom pro E/A-Pins 20 mAEEPROM 1 kBFlash-Speicher 32 kBVom Bootloader verwendeter Flash-Speicher 0.5 kBMaximal zulässige Eingangsspannung (empfohlen) 12 VMinimale Eingangsspannung (empfohlen) 7 VPWM-Digital-Eingangsstifte 6PWM-Ausgangsstifte 6SRAM 2 kBMikrocontroller ATmega328P AnschlüsseDigitale E/A-Pins 14 StromversorgungEingangsnennspannung 6-20 V ProduktinformationenFarbe GrünZusätzliche Farbe SchwarzTiefe 53.4 mmBreite 68.6 mmGewicht 25 gMaterial Epoxid Arduino SKUA000073Velleman vs. Whadda SKUoverview fileBarcodeBarcode (EAN-13): 7630049200074Zusätzliche InformationHerkunftsland : ITIntrastat-Code : 85423119VerpackungsinfoVerpackungstyp: kartonAbmessungen des Artikels (B x H x T): 6 x 8 x 2 cmArtikelgewicht: 37 gAbmessungen des Außenkartons (B x H x T): 27 x 7 x 44 cmGewicht des Außenkartons: 2500 gArtikel im Außenkartons : 50

Prozessor | Mikrocontroller-Modell: ATmega328 | Mikrocontroller Frequenz: 16 MHz | Speicher | Flash-Speicher: 0.032 MB | SRAM (Statischer Random Access-Speicher): 2 KB | EEPROM (Elektrisch überschreibbarer. programmierbarer Lesespeicher): 1 KB | Anschlüsse und Schnittstellen | Anzahl der digitalen E-/A-Kontakte: 14 | Anzahl der analogen E-/A-Kontakte: 6 | PWM digitale E-/A-Pins: 6 | Merkmale | Formfaktor: Arduino | : RoHS. FC.| Energie | DC input Spannung: 7-12 V | Arbeitsspannung: 5 V | Gleichstrom pro E-/A-Pin: 40 mA | Gewicht und Abmessungen | Dimensionen Tafel: 53.4 x 68.6 mm |

Populäre Open Source Entwicklungsumgebung auf Basis des ATMEL AVR-Mikrocontrollers. Mit USB-Anschluss und zusätzliche Hohlbuchse (5,5/2,1 mm) zur externen Stromversorgung. Features: - Betriebsspannung 5 V- (USB-B), 7...12 V- (extern) - Microcontroller ATmega 328 - 32 KB Flash - 2 KB SRAM - 1 KB EEPROM - 14x digital I/O (40 mA) - 6x Analog-Eingänge (50 mA) - Platinenmaße (LxBxH): 70x55x13 mm
