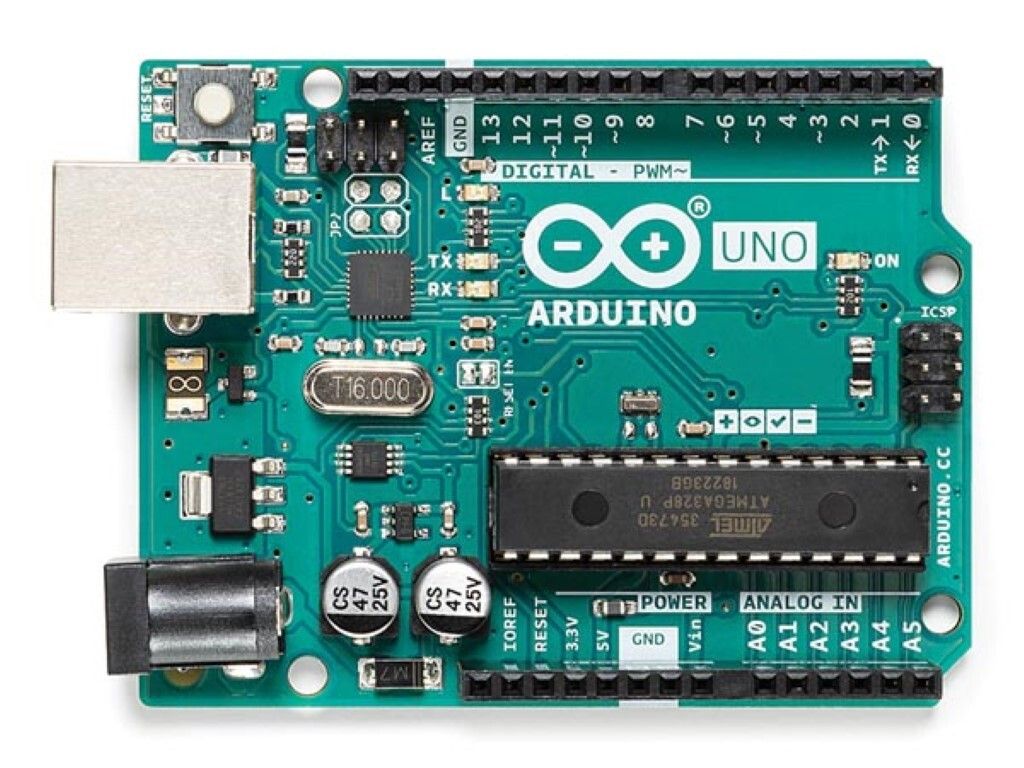

Arduino UNO Rev3, ATmega328, 16 MHz, 0,032 MB, 2 KB, 1 KB, Arduino

Mikrocontroller-Modell:

ATmega328

Mikrocontroller Frequenz:

16 MHz

Flash-Speicher:

0,032 MB

SRAM (Statischer Random Access-Speicher):

2 KB

EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher):

1 KB

Anzahl der USB-Anschlüsse:

1

Anzahl der digitalen E-/A-Kontakte:

14

Anzahl der analogen E-/A-Kontakte:

6

PWM digitale E-/A-Pins:

6

Formfaktor:

Arduino

DC input Spannung:

7-12 V

Arbeitsspannung:

5 V

Eingangsspannung (max.):

6 - 20 V

Gleichstrom pro E-/A-Pin:

40 mA

Dimensionen Tafel:

53,4 x 68,6 mm

Gewicht:

25 g

Überblick

Es hat 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16 MHz-Keramikresonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Netzbuchse, einen ICSP-Header und einen Reset-Knopf. Er enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird; schließen Sie ihn einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie ihn mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Sie können an Ihrem Uno herumbasteln, ohne sich allzu viele Gedanken darüber machen zu müssen, etwas falsch zu machen. Im schlimmsten Fall können Sie den Chip für ein paar Dollar austauschen und von vorne anfangen.

"Uno" bedeutet eins auf Italienisch und wurde gewählt, um die Veröffentlichung von Arduino Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 von Arduino Software (IDE) waren die Referenzversionen von Arduino, die nun zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform; eine umfassende Liste aktueller, vergangener oder veralteter Boards finden Sie im Arduino-Boardindex.

TECH SPECS

• Mikrocontroller: ATmega328P
• Betriebsspannung: 5V
• Eingangsspannung (empfohlen): 7-12V
• Eingangsspannung (Grenzwert): 6-20V
• Digitale E/A-Pins: 14 (von denen 6 einen PWM-Ausgang bereitstellen)
• PWM Digitale E/A-Stifte: 6
• Analoge Eingabe-Pins: 6
• DC-Strom pro E/A-Pin: 20 mA
• DC-Strom für 3,3V Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega328P), wovon 0,5 KB vom Bootloader verwendet werden
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Taktgeschwindigkeit: 16 MHz
• LED_BUILTIN: 13
• Länge: 68,6 mm
• Breite: 53,4 mm
• Gewicht: 25 g

Programmierung

Der Arduino Uno kann mit der (Arduino Software (IDE)) programmiert werden. Wählen Sie "Arduino Uno" aus dem Menü Tools > Board (entsprechend dem Mikrocontroller auf Ihrem Board). Einzelheiten finden Sie in der Referenz und den Tutorials.

Der ATmega328 auf dem Arduino Uno ist mit einem Bootloader vorprogrammiert, der es Ihnen ermöglicht, neuen Code ohne die Verwendung eines externen Hardware-Programmiergeräts auf den ATmega328 zu laden. Er kommuniziert über das ursprüngliche STK500-Protokoll (Referenz, C-Header-Dateien).

Sie können auch den Bootloader umgehen und den Mikrocontroller über den ICSP (In-Circuit Serial Programming)-Header mit Arduino ISP oder ähnlichem programmieren; Einzelheiten finden Sie in diesen Anweisungen.

Der Firmware-Quellcode des ATmega16U2 (oder 8U2 in den Boards rev1 und rev2) ist im Arduino-Repository verfügbar. Der ATmega16U2/8U2 wird mit einem DFU-Bootloader geladen, der aktiviert werden kann durch:

• Auf Rev1-Platinen: Verbinden Sie die Lötjumper auf der Rückseite der Platine (in der Nähe der Karte von Italien) und setzen Sie dann die 8U2.
• Bei Karten ab Rev2: Es gibt einen Widerstand, der die 8U2/16U2 HWB-Leitung auf Masse zieht, wodurch der DFU-Modus einfacher zu aktivieren ist.

Sie können dann die FLIP-Software von Atmel (Windows) oder den DFU-Programmierer (Mac OS X und Linux) verwenden, um eine neue Firmware zu laden. Oder Sie können den ISP-Header mit einem externen Programmiergerät verwenden (wobei der DFU-Bootloader überschrieben wird). Weitere Informationen finden Sie in diesem vom Benutzer beigesteuerten Tutorial.

Warnungen

Der Arduino Uno verfügt über eine rücksetzbare Polyfuse, die die USB-Ports Ihres Computers vor Kurzschlüssen und Überstrom schützt. Obwohl die meisten Computer über einen eigenen internen Schutz verfügen, bietet die Sicherung eine zusätzliche Schutzschicht. Wenn mehr als 500 mA an den USB-Anschluss angelegt werden, unterbricht die Sicherung automatisch die Verbindung, bis der Kurzschluss oder die Überlast beseitigt ist.

Differenzen mit anderen Gremien

Die Uno unterscheidet sich von allen vorhergehenden Karten dadurch, dass sie nicht den FTDI USB-to-serial-Treiberchip verwendet. Stattdessen verfügt es über den Atmega16U2 (Atmega8U2 bis zur Version R2), der als USB-Seriell-Wandler programmiert ist.

umfasst

1x Arduino Uno Rev3

Das Arduino Uno ist ein Mikrocontroller-Board auf Basis des Atmega328. Es enthält alles, was zur Unterstützung des Mikrocontrollers erforderlich ist. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC/DC-Adapter oder einer Batterie, um loszulegen. Der Uno unterscheidet sich von allen Vorgängermodellen dadurch, dass er nicht den FTDI-USB-zu-Seriell-Treiberchip verwendet. Stattdessen verfügt er über den Atmega16U, der als USB-zu-Seriell-Konverter programmiert ist.

Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang) - Analoge Eingangs-Pins: 6 - Enthält: 16-MHz-Keramikresonator, USB-Anschluss, Stromanschluss, ICSP-Header und Reset-Taste.

Grundlegende Produktinformationen: -- Primärfarben: Grün -- Weitere Farben: Schwarz -- Tiefe: 53,4 mm -- Breite: 68,6 mm -- Gewicht: 25 g -- Material: Epoxidharz - Technische Daten: -- Betriebsspannung: 5 V -- Analoge Eingangs-Pins: 6 -- Integrierte LEDs: 13 -- Taktfrequenz: 16 MHz -- Gleichstrom für 3,3-Volt-Pins: 50 mA -- Gleichstrom pro I/O-Pin: 20 mA -- EEPROM: 1 KB -- Flash-Speicher: 32 KB -- Vom Bootloader verwendeter Flash-Speicher: 0,5 KB -- Mindest-Eingangsspannung (empfohlen): 7 V -- PWM-Digital-E/A-Pins: 6 -- PWM-Ausgangspins: 6 -- SRAM: 2 KB -- Mikrocontroller: Atmega328P - Anschlüsse: -- Digitale E/A-Pins: 14 - IT-Anschlüsse: -- USB-Typ: USB 2.0 - Stromversorgung: -- Nenn-Eingangsspannungsbereich: 6–20 V -- Maximale Nenn-Eingangsspannung (empfohlen): 12 V.

Arduino Uno Rev3 Mikrocontroller-Board
Das Arduino Uno ist ein Mikrocontroller-Board, basierend auf dem ATmega328P. Es verfügt über 14 digitale Ein-/Ausgabepins (davon 6 als PWM-Ausgänge nutzbar), 6 analoge Eingänge, einen 16 MHz Keramikresonator, eine USB-Verbindung, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Es enthält alles Notwendige, um den Mikrocontroller zu unterstützen; einfach mit einem USB-Kabel an einen Computer anschließen oder mit einem AC-DC-Adapter oder Batterie starten. Mit Ihrem Uno können Sie experimentieren, ohne sich allzu große Sorgen über Fehler zu machen - im schlimmsten Fall ersetzen Sie den Chip für ein paar Dollar und beginnen von vorne.

Merkmale im Überblick

• 14 digitale Ein-/Ausgabepins, 6 davon PWM-fähig
• 6 analoge Eingänge
• 16 MHz Keramikresonator
• USB-Verbindung und Strombuchse
• ICSP-Header und Reset-Knopf
• Unterstützt durch vielfältige Arduino Software (IDE) Versionen

Technische Daten

• Mikrocontroller: ATmega328P
• Betriebsspannung: 5V
• Empfohlene Eingangsspannung: 7-12V
• Maximale Eingangsspannung: 6-20V
• Digital I/O Pins: 14 (davon 6 PWM-fähig)
• Analoge Eingangspins: 6
• DC Strom pro I/O Pin: 20 mA
• DC Strom für 3.3V Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega328P), davon 0.5 KB für Bootloader
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Taktfrequenz: 16 MHz
• LED_BUILTIN: 13
• Länge: 68.6 mm
• Breite: 53.4 mm
• Gewicht: 25 g

Lieferumfang

• 1x Arduino Uno Rev3 Mikrocontroller-Board

Links

• Zum BerryBase Blog
• Datasheet

Der Arduino Uno ist ein Mikrocontroller-Board auf Basis des ATmega328. Sie enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird. Um das Board in Betrieb zu nehmen, müssen Sie es nur mit einem USB-Kabel an einen Computer anschließen oder es mit einem AC/DC-Adapter oder einer Batterie betreiben. Das ARDUINO UNO unterscheidet sich von früheren Versionen dadurch, dass es nicht den FTDI-Seriell-zu-USB-Wandlerchip verwendet, sondern einen ATmega16U2, der als Seriell-zu-USB-Wandler programmiert ist.

• digitale Eingänge/Ausgänge: 14 (6 davon können für PWM-Ausgänge verwendet werden)
• Analogeingänge: 6
• beinhaltet: 16MHz Quarzoszillator, USB-Anschluss, Klinkenbuchse, ICSP-Anschluss, Reset-Taste

• Technische Daten
• Betriebsspannung: 5 V
• Analoge Eingangsstifte: 6
• Eingebaute LEDs: 13
• Taktrate: 16 MHz
• DC-Strom für 3,3-Volt-Pins: 50 mA
• DC-Strom pro I/O-Pin: 20 mA
• EEPROM: 1 kB
• Flash-Speicher: 32 kB
• Vom Bootloader belegter Flash-Speicher: 0,5 kB
• Maximale Eingangsspannung (empfohlen): 12 V
• Minimale Eingangsspannung (empfohlen): 7 V
• PWM-Digital-E/A-Pins: 6
• PWM-Ausgangsstifte: 6
• SRAM: 2 kB
• Mikrocontroller: ATmega328P
• Verbindungen
• Digitale E/A-Stifte: 14
• IT-Verbindungen
• USB-Typ: USB 2.0
• Stromversorgung
• Nominale Eingangsspannung: 6-20 V
• Grundlegende Informationen
• Farbe: Grün
• Zusätzliche Farbe: Schwarz
• Tiefe: 53,4 mm
• Breite: 68,6 mm
• Gewicht: 25 g
• Material: Epoxid

Arduino Uno ist ist eine Mikrocontrollerplatine, die auf dem ATmega328 basiert. Das Board enthält alles, was zum Entwickeln mit diesem Mikrocontroller nötig ist. Man kann es einfach per Micro-USB-Kabel an einen PC anschließen oder mit einem externen Netzteil oder einer Batterie versorgen und direkt loslegen.
Arduino Uno unterscheidet sich von allen Vorgängern dadurch, dass es keinen USB/Seriell-Konverter-Chip von FTDI einsetzt. Stattdessen nutzt es einen ATmega16U2, der als USB/Seriell-Konverter programmiert ist.

ARDUINO UNO REV.3

Warum Sie dieses Produkt wählen sollten?



- Intuitive Programmierumgebung - Robust für Experimente - Vielfältige I/O-Pins verfügbar - Kompatibel mit Arduino Shields - Energieversorgung flexibel - Schneller Start durch USB - Wiederverwendbar und langlebig Arduino Uno Rev3 Arduino Uno ist eine Mikrocontroller-Karte, die auf dem ATmega328P basiert. Sie verfügt über 14x digitale Eingangs-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6x analoge Eingänge, einen 16 MHz Quartz Oszillator, einen USB-Anschluss, eine Netzbuchse, einen ICSP-Header und eine Reset-Taste. Sie enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Schließen Sie sie einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit Strom über ein Netzteil oder einen Akku. Sie können mit Ihrer UNO basteln, ohne sich zu viele Gedanken darüber zu machen, was im schlimmsten Fall passiert: Sie können den Chip für ein paar Dollar ersetzen und von vorne beginnen. "Uno" bedeutet eins auf Italienisch und wurde ausgewählt, um die Veröffentlichung von Arduino Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 von Arduino Software (IDE) waren die Referenzversionen von Arduino, die jetzt zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform. - Mikrocontroller: ATmega328P - Betriebsspannung: 5 V - Eingangsspannung (empfohlen): 7-12 V - Eingangsspannung (Grenzwert): 6-20 V - Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang) - PWM Digital I/O Pins: 6 - Analoge Eingangspins: 6 - Gleichstrom pro E/A-Pin: 20 mA - Gleichstrom für 3,3 V Pin: 50 mA - Flash-Speicher: 32 KB (ATmega328P), von denen 0,5 KB vom Bootloader verwendet werden - SRAM: 2 KB (ATmega328P) - EEPROM: 1 KB (ATmega328P) - Taktfrequenz: 16 MHz - Eingebaute LED: 13 - Länge: 68,6 mm - Breite: 53,4 mm - Gewicht: 25 g

Arduino® Uno Rev 3 TOOL LAND 7630049200050 VELLARDUINO-UNO-R3 digitale Ein- / Ausgangsports: 14 (davon 6 als PWM-Ausgänge nutzbar) - Analogeingänge: 6 - Inhalt: ein 16 MHz Quarzoszillator, ein USB-Anschluss, eine Stromversorgung, eine ICSP-Sockel und ein Reset-Knopf

Arduino Uno ist ist eine Mikrocontrollerplatine, die auf dem ATmega328 basiert. Das Board enthält alles, was zum Entwickeln mit diesem Mikrocontroller nötig ist. Man kann es einfach per Micro-USB-Kabel an einen PC anschließen oder mit einem externen Netzteil oder einer Batterie versorgen und direkt loslegen.Arduino Uno unterscheidet sich von allen Vorgängern dadurch, dass es keinen USB/Seriell-Konverter-Chip von FTDI einsetzt. Stattdessen nutzt es einen ATmega16U2, der als USB/Seriell-Konverter programmiert ist.Eigenschaftendigitale I/O-Pins : 14 (davon 6 als PWM-Ausgang möglich)analoge Eingänge: 6Lieferumfang: 16-MHz-Quarz, USB-Anschluss, Buchse für externe Stromversorgung, ICSP-Header, Reset-TasterTechnische DatenTechnische DatenBetriebsspannung 5 VAnaloge Eingangsstifte 6Eingebaute LED's 13Taktrate 16 MHzDC-Strom für 3,3-Volt-Pins 50 mADC-Strom pro E/A-Pins 20 mAEEPROM 1 kBFlash-Speicher 32 kBVom Bootloader verwendeter Flash-Speicher 0.5 kBMaximal zulässige Eingangsspannung (empfohlen) 12 VMinimale Eingangsspannung (empfohlen) 7 VPWM-Digital-Eingangsstifte 6PWM-Ausgangsstifte 6SRAM 2 kBMikrocontroller ATmega328P AnschlüsseDigitale E/A-Pins 14 IT-AnschlüsseUSB-Typ USB 2.0 StromversorgungEingangsnennspannung 6-20 V ProduktinformationenFarbe GrünZusätzliche Farbe SchwarzTiefe 53.4 mmBreite 68.6 mmGewicht 25 gMaterial Epoxid Arduino SKUA000066Velleman vs. Whadda SKUoverview fileBarcodeBarcode (EAN-13): 7630049200050Zusätzliche InformationHerkunftsland : ITIntrastat-Code : 85423119VerpackungsinfoVerpackungstyp: kartonAbmessungen des Artikels (B x H x T): 8 x 2 x 5 cmArtikelgewicht: 37 gAbmessungen des Außenkartons (B x H x T): 44 x 7 x 27 cmGewicht des Außenkartons: 1850 gArtikel im Außenkartons : 50
