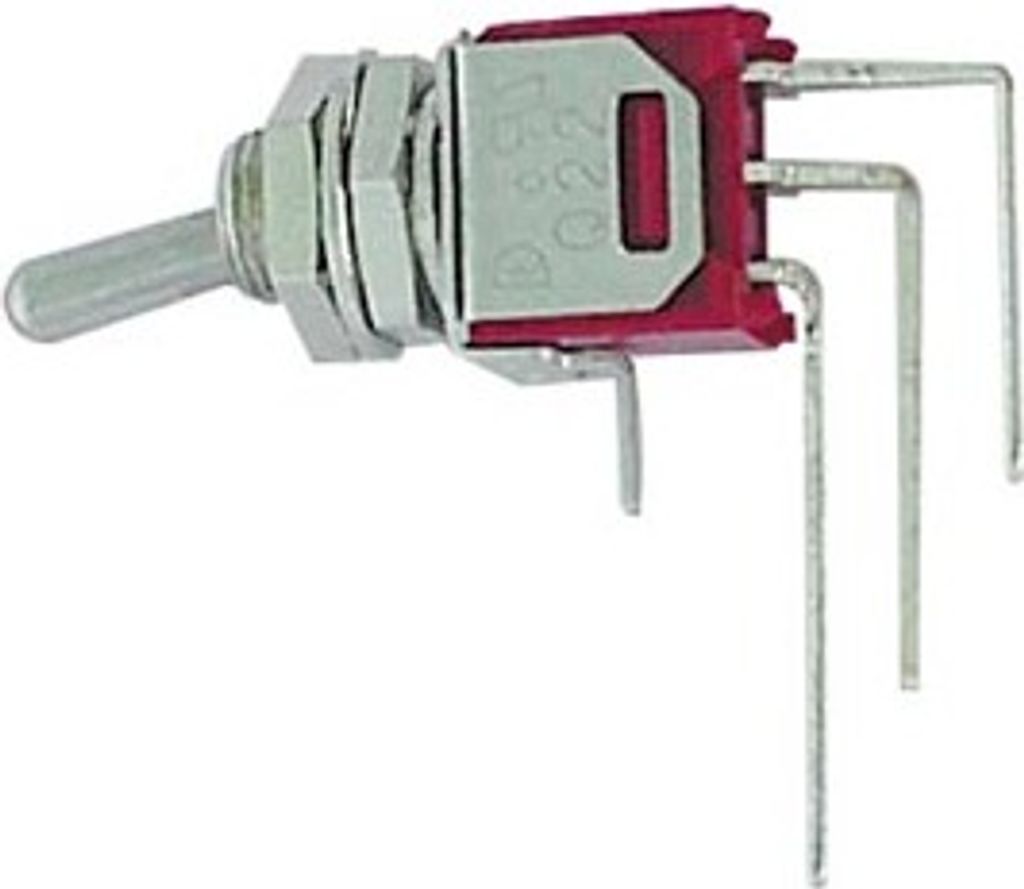

90° vertikaler Subminiatur-Kippschalter SPDT Ein-Ein

Schaltstellung: -- 2-3: Ein -- Geöffnet: Keine -- 2-1: Ein - Bemerkung: - - Kontaktbelastbarkeit: 3 A mit ohmscher Last bei 120 V Wechselstrom oder 28 V Gleichstrom - Kontaktwiderstand: Anfänglich Max. 20 MOhm bei 2–4 V Gleichstrom / 100 mA für sowohl Münzsilber- als auch vergoldete Kontakte - Durchschlagsfestigkeit: 1000 Veff auf Meereshöhe - Isolationswiderstand: Min. 1000 MOhm - Elektrische Lebensdauer: 60.000 Ein- und Ausschaltzyklen bei Volllast - Betriebstemperaturbereich: -30 °C bis +85 °C - Materialien: -- Gehäuse: Diallylphthalat (Dap) -- Knebelgriff: Messing, verchromt -- Buchse: Messing, vernickelt -- Gehäuse: Edelstahl -- Anschluss-/Schalterhalterung: Messing, elektrolytisch beschichtet -- Kontakte: Münzsilber, versilbert -- Mittelkontakt und Anschlussklemme: Messing, versilbert.

• Positionen:
• 2-3: ON
• OPEN: KEINE
• 2-1: ON
• Beobachtung: -
• Kontakt: 3A bei 120Vac oder 28Vdc ohmscher Last
• Kontaktwiderstand: max. 20mohm bei 2-4Vdc / 100mA für vergoldete und versilberte Kontakte
• Durchschlagsfestigkeit: 1000Vrms auf Meereshöhe
• Isolationswiderstand: min. 1000Mohm
• Elektrische Lebensdauer: 60000 Zyklen bei Volllast
• Betriebstemperatur: von -30°C bis +85°C
• Materialien:
• Gehäuse: Diallylphthalat (DAP)
• Hebel: Messing verchromt
• Gewinde: vernickeltes Messing
• Gehäuse: rostfreier Stahl
• Anschlüsse: Messing, elektrolytisch beschichtet
• Kontakte: versilbert
• Zentralkontakt: Messing, versilbert
