IQaudio-Soundkarten sind für alle aktuellen Raspberry Pi und solche, die über eine
40-polige GPIO-Stiftleiste besitzen. Dies beinhaltet Raspberry Pi 4B 3B+, 3A+, 3, Zero usw.
Einige der Produkte sind HAT-Boards in voller Größe, andere sind eher für den Raspberry Pi Zero Formfaktor.
IQaudio-Soundkarten wurden für einen bestimmten Zweck konzipiert, dass sie sich in Ihre vorhandenen HiFi-Audio- oder Raspberry Pi-basierten Multimedia Geräte zu integrieren ist. Die beste Audiowiedergabe erfolgt über die DAC PRO, DAC+
und DigiAMP+ Karten. Alle unterstützen 24bit Tiefe und 192kHz (Full HD Audio).

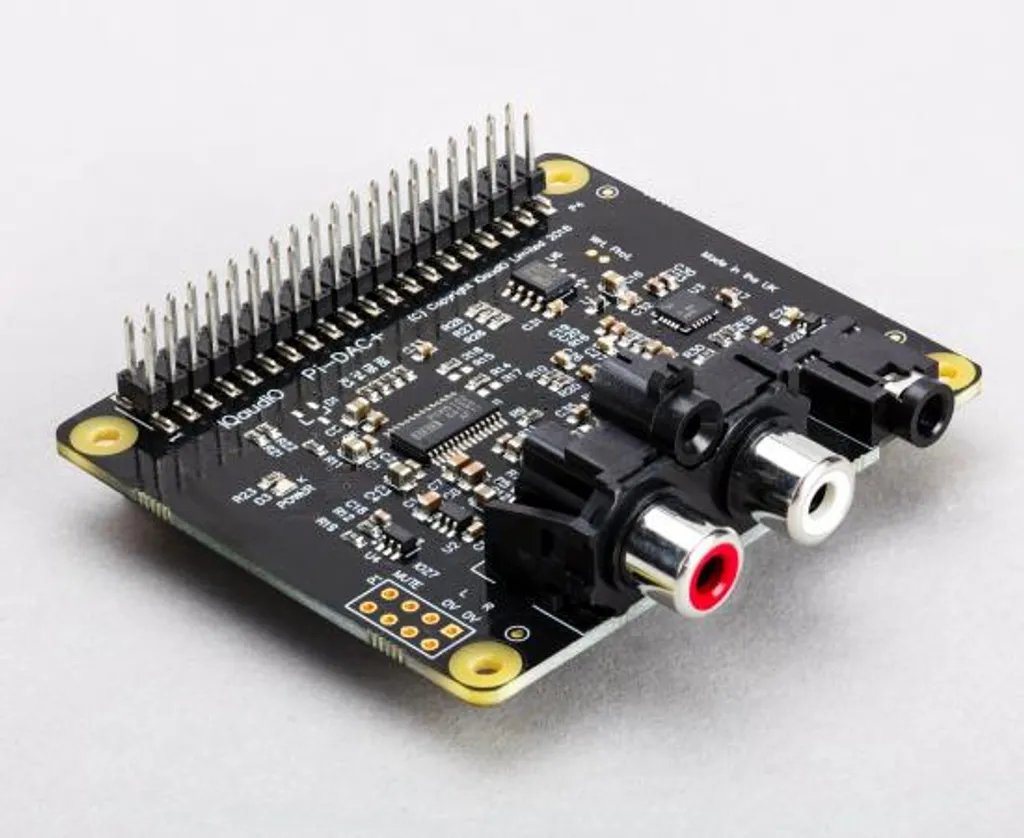

IQaudio DAC+
ist ein AudioCard-HAT für alle Generationen des Raspberry Pi ab Raspberry Pi 1 Model B+ Die Soundkarte unterstützt bis zu 24-Bit 192kHz hochauflösendes digitales Audio.
DAC+ verwendet hierbei den Texas Instruments PCM5122 DAC, um analoges Stereo-Audio an ein Paar Phono-Anschlüsse zu liefern, und unterstützt auch einen dedizierten Kopfhörerverstärker.
Erste Schritte
DAC+ wird an die 40-polige GPIO-Stiftleiste des Raspberry Pi 1 Model B+, Raspberry Pi 2, Raspberry Pi 3 oder Raspberry Pi 4 angeschlossen, ohne dass Lötarbeiten oder eine externe Stromversorgung erforderlich sind.
P1: Analoger Ausgang (0-2V RMS). Führt GPIO27, MUTE-Signal (Kopfhörererkennung), linkes und rechtes Audio sowie linke und rechte Masse.
P6: Signale der Kopfhörerbuchse. Pin 1: LINKS, Pin 2: MASSE, Pin 3: RECHTS, Pin 4: MASSE, Pin 5: ERKENNUNG.

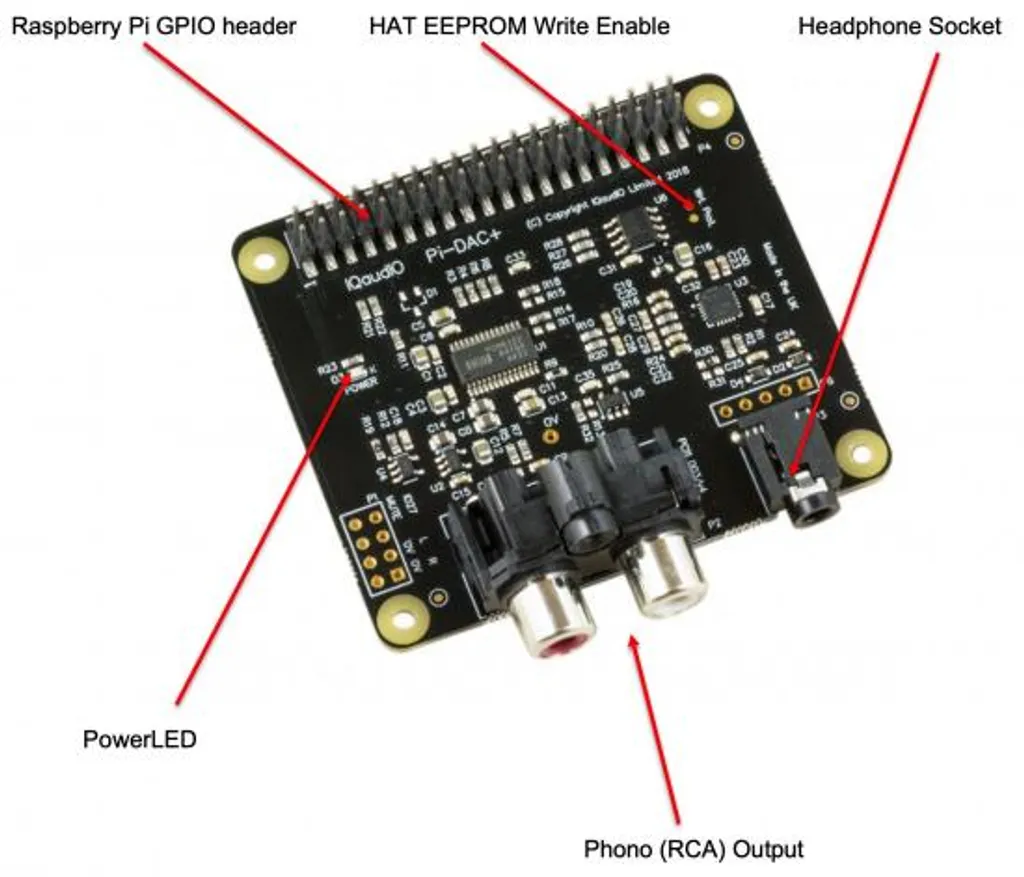

Raspberry Pi DAC+ ist ein Hochleistungs-Audio-HAT, der mit jedem Raspberry Pi-Computer kompatibel ist, der über einen 40-poligen GPIO-Anschluss verfügt. Mit dem Texas Instruments PCM5122 liefert er analoges Stereo-Audio an ein Paar Phono-Anschlüsse (RCA). Er benötigt keine externe Stromversorgung und wird direkt an den GPIO-Anschluss des Raspberry Pi angeschlossen, ohne dass Lötarbeiten oder Kabel erforderlich sind. Der Raspberry Pi DAC+ ist mit jedem Raspberry Pi Computer kompatibel, der über einen 40-poligen GPIO-Anschluss verfügt. Features: - Power-LED - Analoger Audioausgang (0-2 V RMS) über an der Frontplatte montierte Stereo - Phono (RCA)-Buchsen mit MUTE-Signal (Kopfhörererkennung) - Dedizierter Kopfhörerverstärker, Ausgang über 3,5-mm-Klinkenbuchse an der Frontplatte - 40-polige GPIO-Durchgangsleiste - HAT EEPROM schreibfähig Technische Daten: - Maße: 58x65 mm - Leistung: Hochauflösender 24-Bit 192kHz Texas Instruments PCM5122 digitaler Audiocodec (DAC) - Eingangsspannung: Wird vom Raspberry Pi über die 40-polige GPIO-Stiftleiste bereitgestellt. Keine externe Stromquelle erforderlich - Betriebstemperatur: 0 °C - 50 °C
IQaudio DAC+ ist ein Audio-Output-HAT für alle Generationen des Raspberry Pis ab Raspberry Pi 1 Model B+ und unterstützt 24-Bit 192kHz hochauflösendes digitales Audio. Das HAT verwendet den Texas Instruments PCM5122 DAC, um analoges Stereo-Audio an ein Paar Phono-Anschlüsse zu liefern und unterstützt auch einen dedizierten Kopfhörerverstärker.
