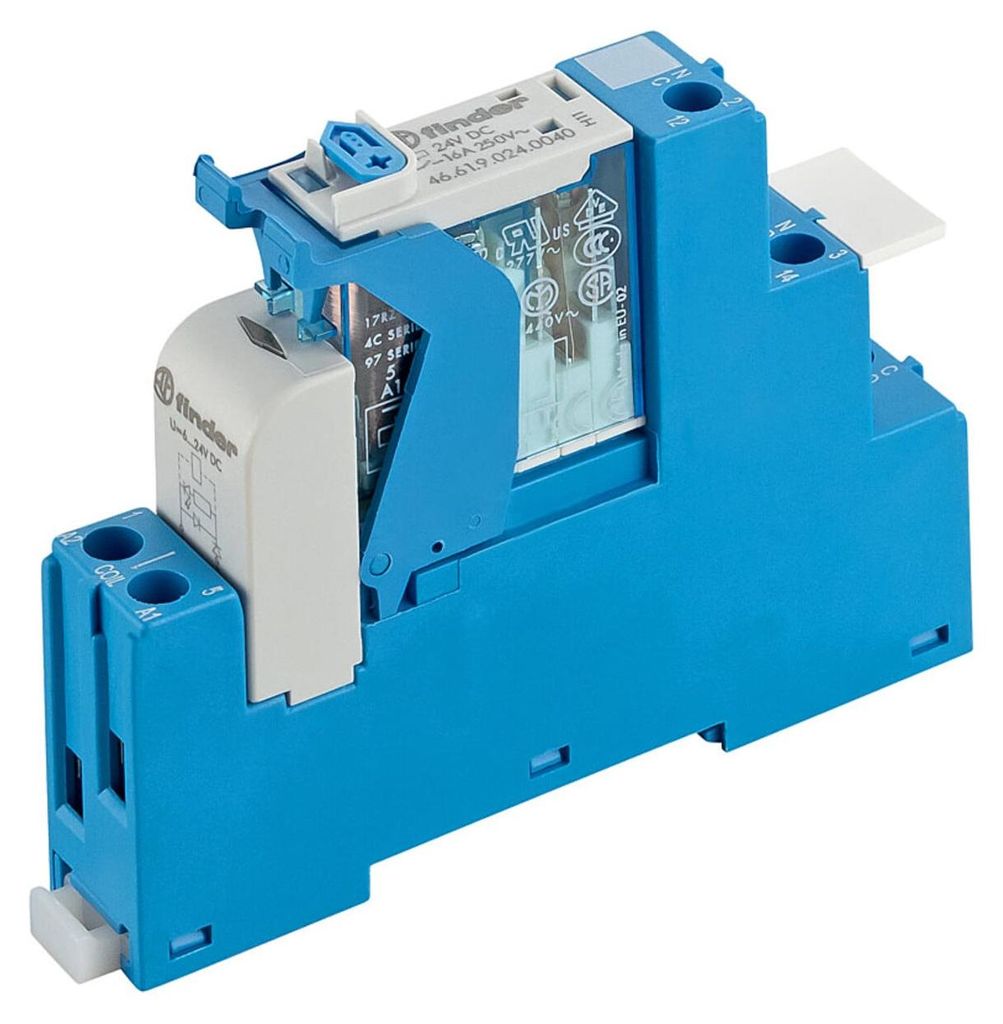

Finder Koppelrelais 1W 16A Spsp.24VDC 4C.01.9.024.0050

Eigenschaften:

• Koppelrelais für DIN-Schiene mit Schraubanschlüssen, 1 Wechsler 16 A / 250 V AC, Spulenspannung 24 V DC, Kontaktmaterial AgNi, mit integrierter LED und EMV-Entstörung

Technische Daten:

• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit abnehmbaren Klemmen: Nein
• Nennstrom: 16 A
• Bemessungssteuerspeisespannung Us bei DC: 24 V
• Spannungsart zur Betätigung: DC
• Antrieb, Polung: gepolt
• Schaltverhalten des Antriebs: monostabil
• Anzahl der Kontakte als Wechsler: 1
• Mit zwangsgeführten Kontakten: Nein
• Art des Schaltkontaktes: Einfachkontakt
• Komplettgerät mit Sockel: Ja
• Mit LED-Anzeige: Ja
• Schutzart (IP): IP20
• Breite: 15,8 mm
• Höhe: 82,9 mm
• Tiefe: 68,1 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit abnehmbaren Klemmen: Nein
• Nennstrom: 16 A
• Bemessungssteuerspeisespannung Us bei DC: 24 V
• Spannungsart zur Betätigung: DC
• Antrieb, Polung: gepolt
• Schaltverhalten des Antriebs: monostabil
• Anzahl der Kontakte als Wechsler: 1
• Mit zwangsgeführten Kontakten: Nein
• Art des Schaltkontaktes: Einfachkontakt
• Komplettgerät mit Sockel: Ja
• Mit LED-Anzeige: Ja
• Schutzart (IP): IP20
• Breite: 15,8 mm
• Höhe: 82,9 mm
• Tiefe: 68,1 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit abnehmbaren Klemmen: Nein
• Nennstrom: 16 A
• Bemessungssteuerspeisespannung Us bei DC: 24 V
• Spannungsart zur Betätigung: DC
• Antrieb, Polung: gepolt
• Schaltverhalten des Antriebs: Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Ausführung des elektrischen Anschlusses: Schraubanschluss
  • Mit abnehmbaren Klemmen: Nein
  • Nennstrom: 16 A
  • Bemessungssteuerspeisespannung Us bei DC: 24 V
  • Spannungsart zur Betätigung: DC
  • Antrieb, Polung: gepolt
  • Schaltverhalten des Antriebs: monostabil
  • Anzahl der Kontakte als Wechsler: 1
  • Mit zwangsgeführten Kontakten: Nein
  • Art des Schaltkontaktes: Einfachkontakt
  • Komplettgerät mit Sockel: Ja
  • Mit LED-Anzeige: Ja
  • Schutzart (IP): IP20
  • Breite: 15,8 mm
  • Höhe: 82,9 mm
  • Tiefe: 68,1 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Finder Koppelrelais 4C.01.9.024.0050

Hersteller:Finder
Bezeichnung:Koppelrelais 1W 16A Spsp.24VDC
Typ:4C.01.9.024.0050
Ausführung des elektrischen Anschlusses:Schraubanschluss
Komplettgerät mit Sockel:ja
Mit abnehmbaren Klemmen:nein
Mit LED-Anzeige:ja
Bemessungssteuerspeisespannung Us bei DC:24 V
Spannungsart zur Betätigung:DC
Antrieb, Polung:gepolt
Schaltverhalten des Antriebs:monostabil
Anzahl der Kontakte als Wechsler:1
Art des Schaltkontaktes:Einfachkontakt
Mit zwangsgeführten Kontakten:nein
Werkstoff des Kontakteinsatzes:Thermoplast
Werkstoff des Kontaktes:sonstige
Werkstoff der Kontaktbeschichtung:unbehandelt
Spannungsart der Betriebsspannung:DC
Betriebsspannung bei DC:24 V
Nennstrom:16 A
Max. Einschaltstrom:25 A
Schutzart (IP):IP20
Breite:15,8 mm
Höhe:82,9 mm
Tiefe:68,1 mm

Finder Koppelrelais 4C.01.9.024.0050: weitere Details

Koppelrelais für DIN-Schiene mit Schraubanschlüssen, 1 Wechsler 16 A / 250 V AC, Spulenspannung 24 V DC, Kontaktmaterial AgNi, mit integrierter LED und EMV-Entstörung

Geliefert wird: Finder Koppelrelais 1W 16A Spsp.24VDC 4C.01.9.024.0050, Verpackungseinheit: 1 Stk., EAN: 8012823320441

Beschreibung Koppel-Relais mit 1 Wechsler 16 A, Schraubklemmenfassung Koppel-Relais 15,8 mm breit. ""Sichere Trennung"" nach VDE 0106/EN 60335. Ausstattung: LED (grün) Freilaufdiode mechanische Schaltstellungsanzeige blockierbare Prüftaste. Technische Daten: Anschluss: Schraubklemmenfassung Ausführung: Koppelrelais Einschalt-Strom: 25 A Kontaktart: 1 Wechsler Kontaktmaterial: AgNi Lebensdauer (elektrisch): (AC1) 100 x 10 3 Schaltspiele Lebensdauer (mechanisch): 10 x 10 6 Schaltspiele Luft-/Kriechstrecke: (Spule/Kontakte) 8 mm Nennspannung: 24 V/DC Nennspannungs-Bereich: 17.5 - 26.4 V/DC Nennstrom: 16 A Produktabmessung, Breite: 15.8 mm Produktabmessung, Höhe: 64.6 mm Produktabmessung, Länge: 82.9 mm R(Spule): 1200 ? Schaltleistung: (AC1) 16 A/250 V/AC Schaltspannung: Max. 440 V/AC Typ: 4C.01.9.024.0050 Hinweis: Zulassungen: UL, cRUus, IMQ, CSA, VDE, GOST. Beschriftungsschild für Serie 4C.02/4C.01 bitte separat mit unter Best.-Nr. 50 26 70
