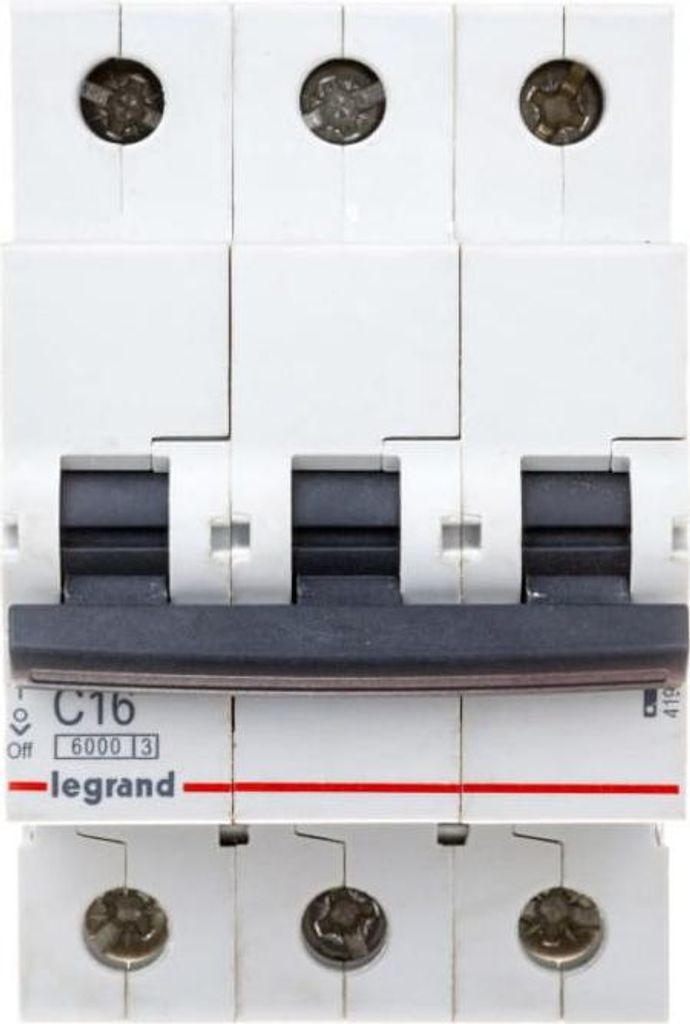

Leitungsschutzschalter 3P C 16A 6kA AC S303 RX3 419235

CN: 85362010
Länge: 85
EAN: 3414970368096
Herstellerindex: 419235
Gleichzeitig getrennter N-Pol: Nein
Möglichkeit von Zusatzausrüstung: Nr.
Bemessungsspannung [V]: 400
PKWiU: 27.12.22.0
Bemessungsstrom [A]: 16
Serie: Leistungsschalter SRX3
Breite: 75
Gewicht: 0.1500 ___HtM1P14CEhO1D3R___ Größe: ___HtM1P14CEhO1D3R___ 55

• Legrand RX3 Leitungsschutzschalter, thermisch-magnetischer Schutzschalter, C-Charakteristik, 16A, 3-polig, 6000A Ausschaltvermögen, 400VAC, 3TE, 4 Stück, 419235


Hersteller: Legrand
Produktserie: RX3 Automaten
Hersteller-Artikelnummer: 419235
EAN Barcode: 3414970368096
ETIM Klassifizierung: Leitungsschutzschalter / LS-Schalter


• NUTZEN: Unser thermisch-magnetischer Schutzschalter dient Ihnen zum Schutz von Verkabelungsanlagen gegen Überlast und Kurzschluss und kann auch zur Steuerung und Trennung der Anlage verwendet werden.
• AUSSCHALTVERMÖGEN: Gemäß der Norm IEC 60898-1 für Hausinstallationen beträgt das Maß des Ausschaltvermögens 6000 Ampere. Die Auslöseschwelle im Falle eines Kurzschlusses liegt zwischen 80A und 160A (C-Charakteristik zwischen 5 In und 10 In).
• INSTALLATION: Der Leitungsschutzschalter wird auf einer DIN-Standard Hutschiene installiert und kann entweder mit einem Kupferkabel über Zinkenschienen (oben oder unten) oder Gabelschienen (unten) angeschlossen werden.
• SCHUTZART: Der Leitungsschutzschalter ist geschützt gegen feste Körper größer als 12,5 mm (fingerfest). Dies entspricht Schutzart IP20. Der maximale Grad der Begrenzung der durchgelassenen Energie ist durch Energiebegrenzungsklasse 3 gesichert.
• TECHNISCHE DETAILS: C-Charakteristik, 16A, 3-polig, 6000A Ausschaltvermögen, 400VAC, 3TE, thermisch-magnetischer Schutzschalter, IP20, DIN-Standard Hutschiene, 419235

Eingangsspannung:

360 - 440 V

Eingangsfrequenz:

50 - 60 Hz

Nennstrom:

16 A

Nennspannung:

400 V

Durchschlagfestigkeit:

4000 V

Schutzschaltertyp:

Miniatur-Leistungsschalter

Typ:

Typ C

Anzahl der Pole:

3

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

2

Energiebegrenzungsklasse:

3

Installationstyp:

DIN-Schiene

Temperaturbereich bei Lagerung:

-40 - 70 °C

Breite:

53,1 mm

Tiefe:

77,8 mm

Höhe:

88,5 mm

Legrand Leitungsschutzschalter RX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 3-polig, C-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, Kennzeichnung Schaltstellungsanzeige On/Off, mit Beschriftungsfeld, Anbau von Hilfsgeräten nicht möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.

LEGRAND 419235 LS C16A 3P 6KA 3M Leitungsschutzschalter
