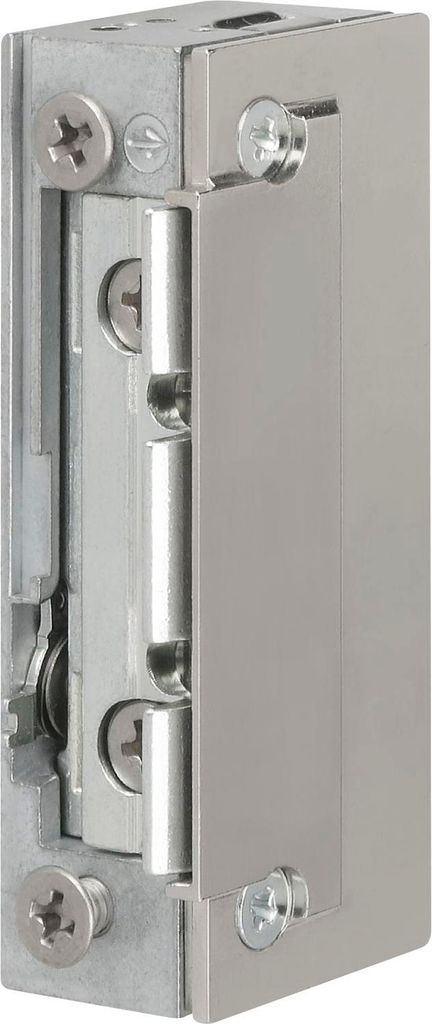

Effeff 118E.13 E-Türöffner ProFix2 Elektrotüröffner Richtung universal 10-24V/DC

ASSA ABLOY Elektrotüröffner (10-24 V AC/DC Standard / DIN links / rechts mit FaFix) - 118E.13-----A71

Elektrotüröffner (10-24 V AC/DC Standard / DIN links / rechts mit FaFix) - 118E.13-----A71 von ASSA ABLOY, aus der Kategorie: Türöffner Standard, mit der Artikelnummer: 118E.13-----A71 und der EAN: 4042203356337

Radiusfalle, FaFix® 3 mm verstellbar · Universalspannungen · kompatibel zu gängigen Einsteckschlössern · kompatibel zu ProFix® 2 Schließblechen · symmetrische Bauform · DIN links/rechts, sowie waagerecht einsetzbar Weitere technische Eigenschaften: · Aufbruchfestigkeit: 3750N

Radiusfalle, FaFix 3 mm verstellbar Universalspannungen kompatibel zu gngigen Einsteckschlssern kompatibel zu ProFix 2 Schlieblechen symmetrische Bauform DIN links/rechts, sowie waagerecht einsetzbar

Weitere technische Eigenschaften:
Aufbruchfestigkeit: 3750N

• auch für Normstahlzargen geeignet
• Radiusfalle FaFix 3 mm verstellbar
• bei Nennspannung 10 - 24 V = Universalspannung 10-24V AC/DC dauerbetriebsfest 11-13 V DC
• bei Nennspannung 22 - 42 V = Universalspannung 22-42V AC/DC dauerbetriebsfest bis 22-26 V DC
• Dauertest 250.000 Zyklen
• Aufbruchfestigkeit 3750 N
• symmetrische Bauform, daher links/rechts und waagerecht einsetzbar

• Arretierung: nein
• Brandschutztauglich: nein
• Kastenausführung: symmetrisch
• Kastenbreite(mm): 18,5
• Kastenhöhe(mm): 66
• Kastentiefe(mm): 25,5
• Kontaktart: Moment- u. Dauerkontakt
• Nennspannung: 10 - 24 V
• Richtung: universal
• Rückmeldung: nein
• Type: 118E.13
• Ausführung: mech. Entriegelung
• Marke: EffEff
• Komponente: Türöffner
• Inhaltsangabe (ST):1

Elektro-Türöffner 118E.13

Eigenschaften:

• ProFix 2
• Norm: DIN EN 14846
• Mit mechanischer Entriegelung (Tagesentriegelung)
• Mit elektrischer Dauerentriegelung
• Ohne Stulp
• DIN links und rechts verwendbar
• Radiusfalle, FaFix 3 mm verstellbar (+1/-2 mm), Verstellbarkeit in 0,5-mm-Schritten
• Universalspannungen 10–24 V AC/DC
• Anschluss klemm-/steckbar
• Aufbruchfestigkeit 3750 N
• Symmetrische Bauform
• Senkrecht und waagerecht einsetzbar
• Kompatibel zu gängige n Einsteckschlössern sowie zu bestehen den ProFix 2-Schließblechen

Anwendung:

• Türrahmen

Technische Daten:

• Norm: DIN EN 14846
• Basis: Elektro-Türöffner
• Ausführung: Ohne Schließblech, mit elektrischer Dauerentriegelung
• DIN-Richtung: DIN Links-Rechts
• Funktion: Arbeitsstrom
• Stromart: AC/DC
• Stromanschluss: Klemmbar, steckbar
• Spannungsart: AC/DC
• Kompatibel: Zu Standard Einsteckschloss, zu Schließblech PROFIX 2
• Öffnerbreite: 18,5 mm
• Betriebstemperatur min.: -15 °C
• Öffnerhöhe: 66 mm
• Betriebstemperatur max.: 40 °C
• Öffnertiefe: 25,5 mm
• Verstellbereich Falle: 3 mm
• Aufbruchfestigkeit: 3.750 N
• Spannung min.: 10 V
• Spannung max.: 24 V
• Nennwiderstand: 43 O
• Türflügelanzahl: Einflügelig
• Türart: Abschlusstür
• Türausprägung: Türe gefälzt, Türe stumpf
• Rahmenwerkstoff: Kunststoff, Holz, Aluminium
• Falleneigenschaft: Verstellbar
• Dauerstromfest DC max.: 13 V
• Dauerstromfest DC min.: 11 V
• Falleneingrifftiefe: 5,5 mm
• Fallenvorlast AC max. bei 12V: 200 N
• Fallenvorlast AC max. bei 24V: >350 N
• Fallenvorlast DC max. bei 12V: 50 N
• Fallenvorlast DC max. bei 24V: 200 N
• Stromaufnahme AC bei 12V: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Norm: DIN EN 14846
  • Basis: Elektro-Türöffner
  • Ausführung: Ohne Schließblech, mit elektrischer Dauerentriegelung
  • DIN-Richtung: DIN Links-Rechts
  • Funktion: Arbeitsstrom
  • Stromart: AC/DC
  • Stromanschluss: Klemmbar, steckbar
  • Spannungsart: AC/DC
  • Kompatibel: Zu Standard Einsteckschloss, zu Schließblech PROFIX 2
  • Öffnerbreite: 18,5 mm
  • Betriebstemperatur min.: -15 °C
  • Öffnerhöhe: 66 mm
  • Betriebstemperatur max.: 40 °C
  • Öffnertiefe: 25,5 mm
  • Verstellbereich Falle: 3 mm
  • Aufbruchfestigkeit: 3.750 N
  • Spannung min.: 10 V
  • Spannung max.: 24 V
  • Nennwiderstand: 43 O
  • Türflügelanzahl: Einflügelig
  • Türart: Abschlusstür
  • Türausprägung: Türe gefälzt, Türe stumpf
  • Rahmenwerkstoff: Kunststoff, Holz, Aluminium
  • Falleneigenschaft: Verstellbar
  • Dauerstromfest DC max.: 13 V
  • Dauerstromfest DC min.: 11 V
  • Falleneingrifftiefe: 5,5 mm
  • Fallenvorlast AC max. bei 12V: 200 N
  • Fallenvorlast AC max. bei 24V: >350 N
  • Fallenvorlast DC max. bei 12V: 50 N
  • Fallenvorlast DC max. bei 24V: 200 N
  • Stromaufnahme AC bei 12V: 250 mA
  • Stromaufnahme AC bei 24V: 500 mA
  • Stromaufnahme DC bei 12V: 280 mA
  • Stromaufnahme DC bei 24V: 560 mA
  • Bauform: Symmetrisch
  • Einbaulage: Waagerecht, senkrecht
  • Befestigungsart: Zum Einlassen
  • Entriegelung: Mechanisch


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Radiusfalle, FaFix® 3 mm verstellbar
• Universalspannungen
• kompatibel zu gängigen Einsteckschlössern
• kompatibel zu ProFix® 2 Schließblechen
• symmetrische Bauform
• DIN links/rechts, sowie waagerecht einsetzbar

Weitere technische Eigenschaften:

• Aufbruchfestigkeit: 3750N

Spannung 10-24 V AC/DC,Verstellbare Falle (FF, FaFix®) Ja,Mechanische Entriegelung Ja,Arbeitsstrom Ja,Geräuschdämpfung Ja,Dauerstromfest 11-13 V DC,Nennwiderstand 43 Ohm,Stromaufnahme 12 V AC 250 mA,Stromaufnahme 12 V DC 280 mA,Stromaufnahme 24 V AC 500 mA,Stromaufnahme 24 V DC 560 mA,Festigkeit gegen Aufbruch 3750 N,Höhe 66 mm,Breite 20,1 mm,Tiefe 25,5 mm,FaFix® Verstellbereich 3 mm,Falleneingrifftiefe 5,5 mm,Betriebstemperaturbereich -15 °C bis +40 °C,Einbaulage senkrecht und waagerecht,Lastzyklen werksinterne Prüfung 250000,Für Feuerschutztüren geeignet Nein,Max. Fallenvorlast AC Betrieb 24 V 350 N,Max. Fallenvorlast AC 200 N,Max. Fallenvorlast DC (stabilisiert) 50 N,Max. Fallenvorlast DC (stabilisiert) 24 V 200 N

Gache 118e Profix2 10/24V ASSA ABLOY 4042203356337 53915 ProFix kombiniert einen FaFix-Garnitur mit einem Führungsprofil für den 1/2-Rundriegel, integriert in die Garnitur. Radialer Riegel, FaFix (FF), 3 mm verstellbar. Verbindung durch Schrauben. Kompatibel mit allen gängigen Einsteckschlössern. Kompatibel mit ProFix® 2 Zungen. Abgeschrägte Neigungen, ideal für eine reibungslose mit dem 1/2-Rundriegel des Schlosses. Für DIN links/rechts sowie horizontal verwendbar. Adapterzungen HZ und KL separat bestellbar. Richtung der Garnitur: universell. Maße (HxBxT): 66 x 20,1 x 25,5 mm. Tiefe des 1/2-Rundriegel-Einsatzes: 5,5 mm. Einbauposition: vertikal oder horizontal. Verpackung: Karton.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Türöffner 118E.13 ohne Schließblech, Radiusfalle, FaFix® 3 mm verstellbar, Universalspannungen, Anschluss klemm-/steckbar, Kompatibel zu gängigen Einsteckschlössern, Kompatibel zu bestehenden ProFix® 2 Schließblechen, Optimale Auslaufschrägen für sanftes Zusammenspiel mit der Schlossfalle, Symmetrische Bauform. Daher DIN links/rechts, sowie waagerecht einsetzbar

Radiusfalle, FaFix® 3 mm verstellbar Universalspannungen kompatibel zu gängigen Einsteckschlössern kompatibel zu ProFix® 2 Schließblechen symmetrische Bauform DIN links/rechts, sowie waagerecht einsetzbar Weitere technische Eigenschaften: Aufbruchfestigkeit: 3750NMerkmale Modell: 118E.13 ProFix 2 Tagesentriegelung: ja Nennspannungsbereich: 10-24 V AC/DC Ausführung: Standard Anschlagrichtung: DIN links / rechts Fallenausführung: mit FaFix Betriebstemperatur: -15 - 40 °C Funktion: Arbeitsstrom Bauform: symmetrisch Nennwiderstand: 43 Ohm Stromaufnahme: bei 12 V DC 280 mA / bei 24 V DC 560 mA Marke: ASSA ABLOY

118E.13 ProFix 2 10-24 V AC/DC Standard DIN links / rechts mit FaFix

FF 118E.13 FAFIX PROFIX 118E.13-----A71 2 OHNE STULP 10-24 V GS/WS+eE UNIVERSAL 1 (118E.13-----A71)
