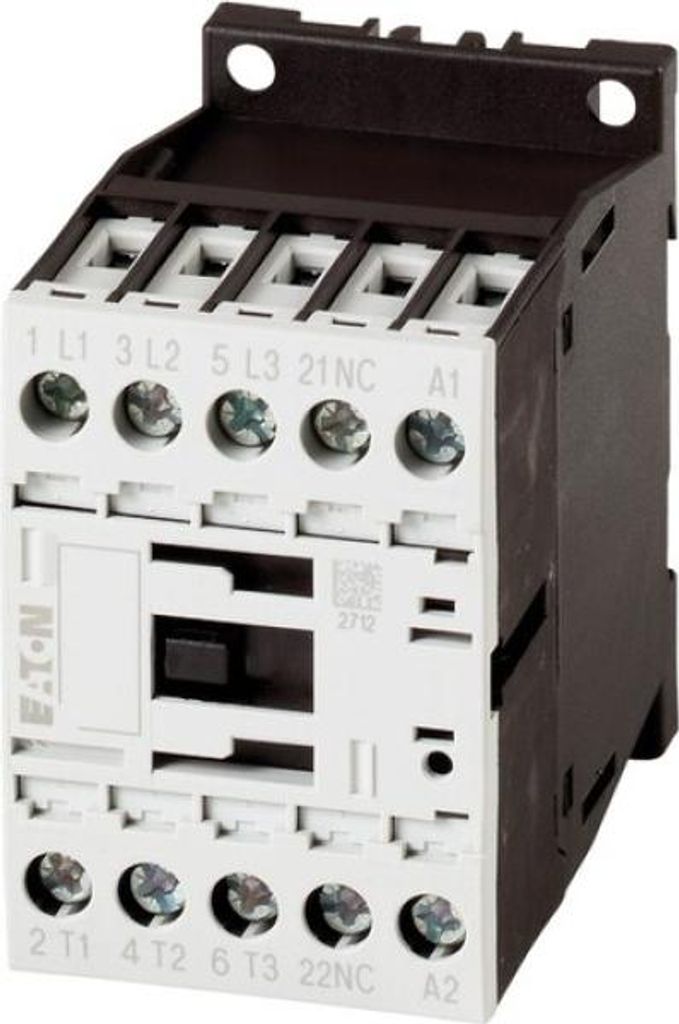

Eaton Dilm12-01(24Vdc)

Eaton Leistungsschütz DILM12-01(24VDC)

Hersteller:Eaton
Bezeichnung:Leistungsschütz 1Ö 5,5KW/400V,DC
Typ:DILM12-01(24VDC)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:0 V
Bemessungssteuerspeisespannung Us bei DC:24 V
Spannungsart zur Betätigung:DC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:12 A
Bemessungsbetriebsleistung bei AC-3, 400 V:5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:7 A
Bemessungsbetriebsleistung bei AC-4, 400 V:3 kW
Bemessungsbetriebsleistung NEMA:7,4 kW
Anzahl der Hilfskontakte als Öffner:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:68 mm
Tiefe:75 mm

Eaton Leistungsschütz DILM12-01(24VDC): weitere Details

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung

Geliefert wird: Eaton (Moeller) Leistungsschütz 1Ö 5,5KW/400V,DC DILM12-01(24VDC), Verpackungseinheit: 1 Stk., EAN: 4015082768805

Leistungsschütz, nach IEC/EN60947, mit Schraubanschlüssen, Hilfskontakte erweiterbar, sichere Trennung nach VDE 0106 T.101 A1, zwangsgeführte Kontakte, Mirror-Kontakt, Schraub und Schnappmontage, Ui 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Lebensdauer 10 Mio Schaltspiele mechanisch, integrierte Schutzbeschaltung, es Zubehör: Hilfsschalterbausteine aufsteckbar und Seitenanbau, Verstärkerbausteine, 4.Leistungspol, Pneumatischer Zeitbaustein, Motorschutzrelais

Leistungsschütz, 5,5kW, 3S, 24VDC, 12A, 1Ö/Hilf

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Hauptmerkmale Merkmale Produkttyp Schütz Produktfarbe Schwarz, Weiß Anzahl der Pole 3 Internationale Schutzart (IP-Code) IP20 Gewicht und Abmessungen Breite 45 mm Höhe 68 mm

Eaton DILM12-01(24VDC) - Schütz - Schwarz - Weiß - IP20 - 45 mm - 68 mm (276880)
