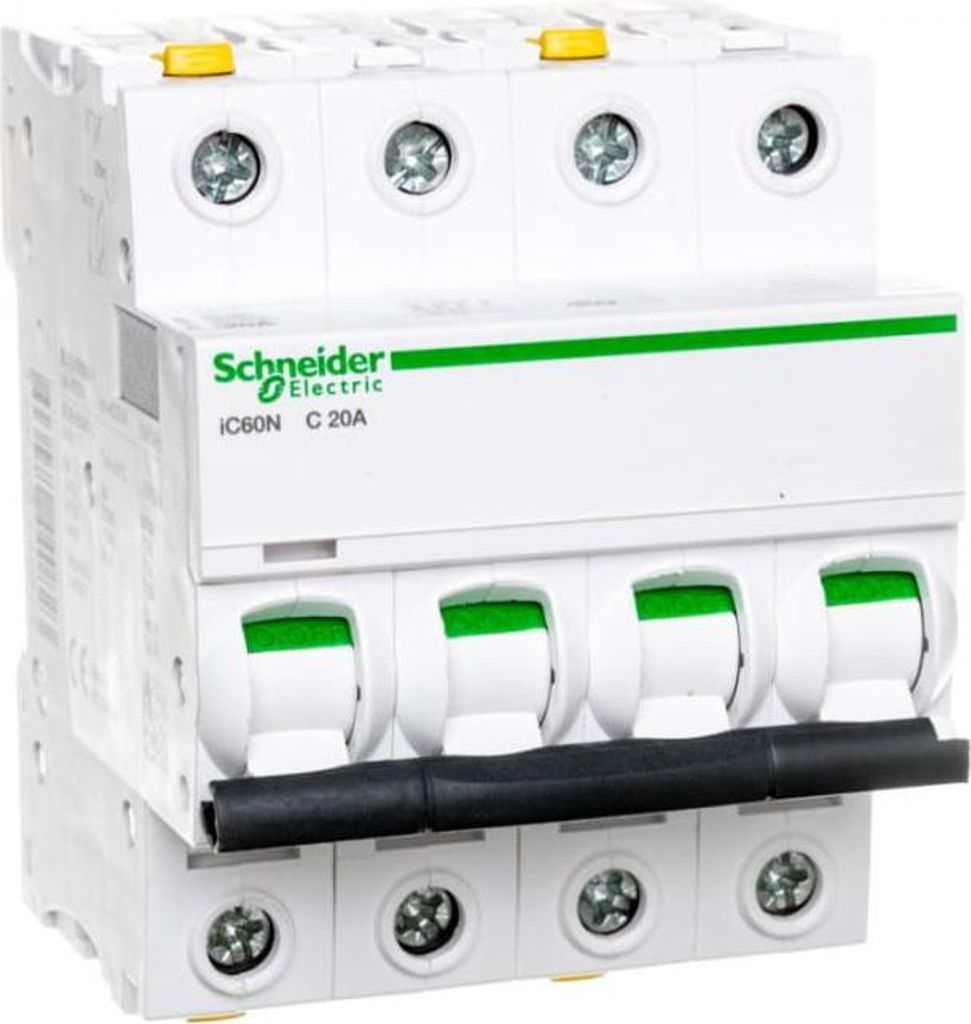

Schneider Electric A9F04420, IP20

Schneider Electric LS-Schalter A9F04420

Hersteller:Schneider Electric
Bezeichnung:LS-Schalter 4P 20A C IC60N
Typ:A9F04420
Einbautiefe:44,5 mm
Auslösecharakteristik:C
Polzahl (gesamt):4
Anzahl der abgesicherten Pole:4
Bemessungsstrom:20 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kA
Frequenz:50..60 Hz
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:4
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:4
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Explosionsgeschützt:nein

Schneider Electric LS-Schalter A9F04420: weitere Details

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 4-polig, Nennstrom 20A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2..

Geliefert wird: Schneider Electric LS-Schalter 4P 20A C IC60N A9F04420, Verpackungseinheit: 1 Stk., EAN: 3606480440823



Auslösecharakteristik: C
CN: 85362010
Frequenz [Hz]: 50
Länge: 90
EAN: 3606480440823
Einbautiefe [mm]: 69.5000
Herstellerindex: A9F04420
Gleichzeitig getrennter N-Pol: Nein
Überspannungskategorie: 4
Energiebegrenzungsklasse: 3
Polzahl: 4
Zusatzausstattungsmöglichkeit: Ja
Nennspannung [V]: 400
PKWiU: 27.12.22.0
Nennstrom [A]: 20
Spannungsart: AC
Serie: Acti9
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Breite: 75
Breite in Modulanzahl: 4
Gewicht: 0,4700
Höhe: 70
Bemessungs-Kurzschlussausschaltvermögen nach EN 60898 [kA]: 6
Bemessungs-Kurzschlussausschaltvermögen nach IEC 60947-2 [kA]: 6

Eingangsstrom:

20 A

Anzahl der Pole:

4

Internationale Schutzart (IP-Code):

IP20

Betriebstemperatur:

-35 - 70 °C

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

72 mm

Tiefe:

78,5 mm

Höhe:

91 mm

Gewicht:

375 g

Konformitätsbescheinigungen:

RoHS
