ROCKWOOL Conlit 150 U - Brandschutzrohrschale, Dämmdicke:21mm, Innendurchmesser:18mm, Kernbohrung Durchmesser:60mm

ROCKWOOL Conlit 150 U - Brandschutzrohrschale

Die ROCKWOOL Conlit 150 U ist eine hochwertige Brandschutzrohrschale für die effektive Rohrisolierung in Wand- und Deckendurchführungen. Sie besteht aus formstabiler, druckfester Steinwolle und ist mit einer gitternetzverstärkten Aluminium-Sandwich-Folie kaschiert. Diese Kombination sorgt für zuverlässigen Wärme-, Schall- und Brandschutz. Die Rohrschalen sind längs geschlitzt und mit einem selbstklebenden Überlappstreifen versehen – das ermöglicht eine schnelle und saubere Montage.

Die Brandschutzschalen sind nichtbrennbar (Baustoffklasse A2), wasserabweisend und recycelbar. Sie eignen sich universell für Rohrabschottungen von R30 bis R120 bei brennbaren und nichtbrennbaren Rohrleitungen. Eingesetzt werden sie in Massivwänden, Massivdecken sowie in leichten Trennwänden.

Vorteile:

• Nichtbrennbar, A2
• Schallabsorbierend
• Wärmedämmend
• Mit Dampfbremse versehen
• Formstabil und druckbelastbar
• Wasserabweisend
• Schnelles und einfaches verlegen möglich
• Recyclebar
• Hergestellt nach AS Qualität

Anwendungsbereiche:

Die ROCKWOOL Conlit 150 U eignet sich für die fachgerechte Rohrabschottung durch Wand- und Deckenkonstruktionen. Sie wird sowohl bei brennbaren als auch nichtbrennbaren Versorgungsleitungen eingesetzt, insbesondere in Bereichen, in denen erhöhte Anforderungen an den Brandschutz gelten – etwa in öffentlichen Gebäuden, Industrieanlagen und im Wohnbau.

Verarbeitungshinweise:

Die Rohrschale und gegebenenfalls die weiterführende Dämmung müssen mit 6 Windungen Bindedraht je laufendem Meter fest auf der Rohrleitung fixiert werden. Der freie Querschnitt zwischen Rohrschale und Bauteilöffnung ist mit mineralischem Mörtel oder Conlit Kit zu verschließen. Bei passgenauen Kernbohrungen kann auf die Ausmörtelung verzichtet werden.

Abschottung nichtbrennbarer Versorgungsrohre:

Die ROCKWOOL Conlit 150 U wird mittig in der Wand oder Decke in einer Länge montiert, die mindestens der Bauteilstärke entspricht. Die weiterführende Dämmung erfolgt je 1 Meter vor und hinter der Durchführung mit ROCKWOOL 800 oder Teclit PS Cold.

Abschottung brennbarer Versorgungsrohre:

Bei brennbaren Rohren wird die ein Meter lange Conlit 150 U Schale in die Wand- oder Deckendurchführung eingebaut. Die Abschottung nach dem allgemeinen bauaufsichtlichen Prüfzeugnis P-3726/4140-MPA BS ist kennzeichnungspflichtig.

Hinweis zur Größenauswahl:

Die Maßangabe bei 'Innenmaß' steht für den Rohrdurchmesser, die Dämmdicke folgt danach. Beispiel: Für eine Rohrschale mit Maß 18/20 benötigen Sie einen Bogen in derselben Größe (18/20). Bei nicht exakt gelisteten Maßen lässt sich der passende Bogen berechnen: Rohrdurchmesser + 2 × Dämmdicke = Außendurchmesser. Beispiel: Rohrschale 70/60 ergibt 70 + (2 × 60) = 190 mm. Passend wären dann z. B. Bögen in 76/60 (196 mm) oder 114/40 (194 mm).

Bitte beachten Sie: Ab einem Innenmaß von 169 mm und einer Dämmdicke von 78 mm liegen keine verbindlichen Angaben zum Kernbohrdurchmesser vor. Die Ausführung solcher Öffnungen hängt von den jeweiligen Landesbauordnungen sowie der statischen Beurteilung ab.

Bitte beachten Sie unbedingt die Montagevorschriften des Herstellers!

Passende Artikel:

• Brandschutzkitt

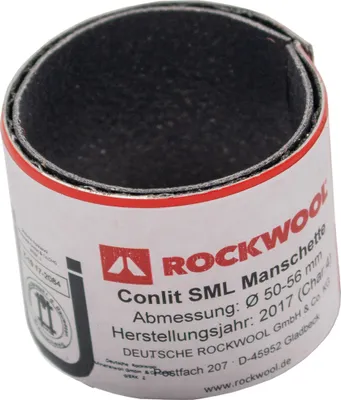

• Brandschutzmanschetten
• Kennzeichnungsschild
• Pyrostat-Uni Matte
• Teclit PS Cold

Conlit 150 U Brandschutzrohrschale

Beschreibung:

Die Conlit 150 U ist eine nichtbrennbare kunstharzgebundene druckfeste Steinwolle-Brandschutzschale für den Einsatz in Rohrabschottungen. Sie ist mit einer farbig gekennzeichneten gitternetzverstärkten Aluminium-Sandwich-Folie kaschiert. Die Conlit 150 U ist einseitig aufgeschlitzt und auf der Innenwandung eingesägt, damit sie leicht aufgeklappt und auf der Rohrleitung montiert werden kann.

Technische Daten:

• AS-Qualität:
  Anwendung in Verbindung mit austenitischen Stählen | AGI Q 132, DIN EN 13468
• Obere Anwendungstemperatur:
  250 °C
• Schmelzpunkt:
  > 1.000 °C | DIN 4102-17
• Brandverhalten:
  A2 | nichtbrennbar | DIN 4102-1
• Spezifische Wärmekapazität:
  cp | 0,84 kJ/(kgK)
• Hydrophobierung:
  Wasseraufnahme = 1 kg/m² | DIN EN 13472
• Silikonfrei:
  frei von lackbenetzungsstörenden Substanzen | gemäß VW-Test 3.10.7
• Hinweise:
  Technische Daten jeweils bezogen auf den Herstellungszeitpunkt.
