Syr Sicherheitsventil 2115 1/2" 10bar

Das Membran-Sicherheitsventil 2115 dient der Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN 1988, Teil 200 und 4753, Teil 1 und TRD 721.

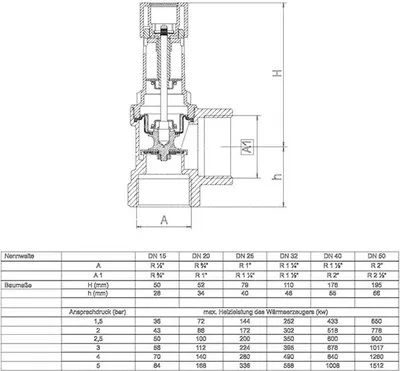

Die Anschlussgröße ist nach der Heizleistung des abzusichernden Wärmeerzeugers entsprechend der Tabelle zu bestimmen. Zusätzlich kann das Membran-Sicherheitsventil 2115 zur Absicherung von Anlagen nach AD-Merkblatt A2 mit Medien nach angegebener Spezifikation eingesetzt werden. Die Abblaseleistung lässt sich aus den in der Tabelle aufgeführten Werten ersetzen. Der Ansprechdruck des Sicherheitsventils, gekennzeichnet auf der schwarzen, im Anlüftgriff des Ventils eingepressten Plombenscheibe, ist so zu wählen, dass der Eingangsdruck mindestens 20 % unter dem höchstzulässigen Betriebsdruck der abzusichernden Anlage liegt. Das Membran-Sicherheitsventil 2115 ist mit vorgeschalteter, von der Membrane getrennter Sitzdichtung ausgeführt. Es ist über den Drehgriff anlüftbar.

Technische Daten:
Betriebstemperatur: max. 110 °C
Anschlussgröße: DN 15
Ansprechdruck: 10 bar
Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten
Bauteilprüf-Nr.: -SV-20-545-DN-W-N-p
Medium: Wasser, neutrale, nicht klebende Flüssigkeiten

Eigenschaften: SYR Membran-Sicherheitsventil 2115 DN 15 (1/2") 10bar rohgelb Membran-Sicherheitsventil 2115, für den Anschluß von geschlossenen Trinkwasser- erwärmern nach DIN 1988 und für Anlagen nach AD-Merkblatt A2. Gehäuse aus Preß- messing, Kappe aus glasfaserverstärktem Kunststoff (DN15-DN32) bzw. Gehäuse aus Rotguß, Kappe aus Gußmessing (DN40 und DN50). Bauteilprüfung: -SV-10-545. Standardeinstellungen 6, 8 und 10 bar. Ansprechdruck (außerhalb der Standard- einstellungen) 4-10 bar auf , DN 15 (1/2"), 10 bar, rohgelb. Max. Betriebstemp.: 110 C Technische Daten: Nennweite DN15 Eingang: R 1/2" Ausgang: R 3/4" SY211515002

SYR Membran-Sicherheitsventil 2115, DN 15, Ansprechdruck: 10 bar, rohgelb
