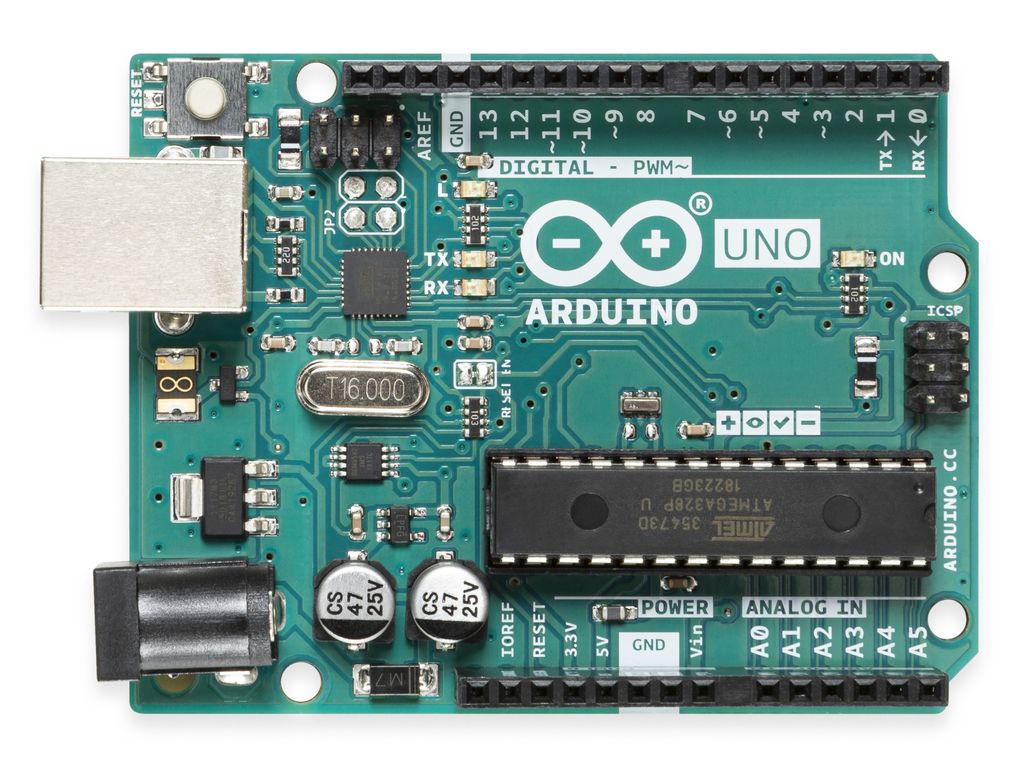

Arduino UNO Rev3 Entwicklungsplatine (A000066)

Auswahl an Hardware-Elektronikgeräten und freier Software (Open Source) mit einem neu programmierbaren Mikrocontroller, ideal für die Entwicklung von Elektronikprojekten sowohl auf professioneller Ebene als auch für Bildungs- oder Heimanwender. Es ermöglicht den Anschluss verschiedener Ein- und Ausgangskomponenten (E / A), eine Schnittstelle, über die Systeme und Robotik automatisiert sowie verschiedene Geräte gesteuert und mit Strom versorgt werden können. Es kann unter Windows, MacOSx und GNU / Linux programmiert werden.

Spezifikationen

• Arduino Uno Rev. 3 Entwicklungsboard mit USB Typ B Buchse Eingang für die Programmierung.
• Zusammengebaut mit einem ATmega328P-Chipsatz mit 16-MHz-Quarzoszillator.
• Betriebsmodus: Schließen Sie einen Computer mit einem USB-Kabel vom Typ AM an BM (nicht im Lieferumfang enthalten) an oder versorgen Sie ihn mit einem AC / DC-Adapter.
• Flash-Speicher 32 KB (0,5 KB für Bootloader), SRAM 2 KB, EEPROM 1 KB.
• Es verfügt über 14 E / A-Anschlüsse (Digital Input / Output) und 6 analoge Anschlüsse über PWM-Konvertierung (Pulse Width Modulation).
• Es enthält eine rücksetzbare Polyfuse, die die USB-Anschlüsse schützt, an denen sie angeschlossen ist.
• Eingangsspannung: 7V bis 12V. Betriebsspannung 5V.
• Die Terminals für die ICSP-Verbindung (In Chip Serial Programmer) enthalten eine Reset-Taste.
• Kompatibel mit unserem Netzteil # VF001.
• Abmessungen: 52 x 11 x 80 mm (Breite x Höhe x Tiefe).

Mikrocontroller-Modell:

ATmega328

Mikrocontroller Frequenz:

16 MHz

Flash-Speicher:

0,032 MB

SRAM (Statischer Random Access-Speicher):

2 KB

EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher):

1 KB

Anzahl der USB-Anschlüsse:

1

Anzahl der digitalen E-/A-Kontakte:

14

Anzahl der analogen E-/A-Kontakte:

6

PWM digitale E-/A-Pins:

6

Formfaktor:

Arduino

DC input Spannung:

7-12 V

Arbeitsspannung:

5 V

Eingangsspannung (max.):

6 - 20 V

Gleichstrom pro E-/A-Pin:

40 mA

Dimensionen Tafel:

53,4 x 68,6 mm

Gewicht:

25 g

Es hat 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Keramikresonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Stromversorgungsbuchse, einen ICSP-Header und einen Reset-Taster. Er enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird schließen Sie ihn einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie ihn mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Sie können mit Ihrem Uno basteln, ohne sich allzu große Sorgen machen zu müssen, etwas falsch zu machen. Im schlimmsten Fall können Sie den Chip für ein paar Dollar austauschen und wieder von vorne anfangen.

"Uno" bedeutet auf Italienisch "einer" und wurde gewählt, um die Veröffentlichung der Arduino Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 der Arduino Software (IDE) waren die Referenzversionen von Arduino, die nun zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform eine umfangreiche Liste aktueller, vergangener oder veralteter Boards finden Sie im Arduino-Index der Boards.

Beim Arduino™ Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button. Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorrangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen. Bei dieser Version des Arduino™ Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen. Technische Daten: - SRAM: 2 kB - EEPROM: 1 kB - Digitale I/O: 14 davon 6 als PWM verwendbar - analoge Eingänge: 6 - Empfohlene Eingangsspannung: 7-12 V - Maximale Eingangsspannung: 20 V - Maximaler Strom pro I/O-Pin: 40 mA - Belastbarkeit des 3.3-V-Ausgangs: 50 mA. - Taktrate: 16 MHz - Schnittstellen: USB, Ethernet, ICSP - Serie (Embedded Mikrocontroller): ATMega328 - Anzahl analoge Ausgänge: 6 - Anzahl I/O: 14 - Betriebsspannung: 5 V

Prozessor | Mikrocontroller-Modell: ATmega328 | Mikrocontroller Frequenz: 16 MHz | Speicher | Flash-Speicher: 0.032 MB | SRAM (Statischer Random Access-Speicher): 2 KB | EEPROM (Elektrisch überschreibbarer. programmierbarer Lesespeicher): 1 KB | Anschlüsse und Schnittstellen | Anzahl der USB-Anschlüsse: 1 | Anzahl der digitalen E-/A-Kontakte: 14 | Anzahl der analogen E-/A-Kontakte: 6 | PWM digitale E-/A-Pins: 6 | Merkmale | Formfaktor: Arduino | Energie | DC input Spannung: 7-12 V | Arbeitsspannung: 5 V | Eingangsspannung (max.): 6 - 20 V | Gleichstrom pro E-/A-Pin: 40 mA | Gewicht und Abmessungen | Dimensionen Tafel: 53.4 x 68.6 mm | Gewicht: 25 g |

Hauptmerkmale Prozessor Mikrocontroller-Modell ATmega328 Mikrocontroller Frequenz 16 MHz Speicher Flash-Speicher 0,032 MB SRAM (Statischer Random Access-Speicher) 2 KB EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher) 1 KB Anschlüsse und Schnittstellen WLAN Nein Eingebauter Ethernet-Anschluss Nein Anzahl der USB-Anschlüsse 1 Anzahl der digitalen E-/A-Kontakte 14 Anzahl der analogen E-/A-Kontakte 6 PWM digitale E-/A-Pins 6 Funktionen Formfaktor Arduino DC input Spannung 7-12 V Arbeitsspannung 5 V Eingangsspannung (max.) 6 - 20 V Gleichstrom pro E-/A-Pin 40 mA Gewicht & Abmessungen Dimensionen Tafel 53,4 x 68,6 mm Gewicht 25 g

Arduino UNO Rev3, Modell of Mikrocontroller: ATmega328, Frequenz des Mikrocontrollers: 16 MHz. Flash-Speicher: 0,032 MB, SRAM (statischer Direktzugriffsspeicher): 2 KB, EEPROM (elektrisch programmierbarer und löschbarer Festwertspeicher): 1 KB. Formfaktor de: Arduino. Spannung de Eingang DC: 7-12 V, Spannung de Betrieb: 5 V, Spannung de Eingang (max): 6 - 20 V. Abmessungen der Platine: 53,4 x 68,6 mm, Gewicht: 25 g

Arduino UNO Rev3. Mikrocontroller-Modell: ATmega328, Mikrocontroller Frequenz: 16 MHz. Flash-Speicher: 0,032 MB, SRAM (Statischer Random Access-Speicher): 2 KB, EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher): 1 KB. Formfaktor: Arduino. DC input Spannung: 7-12 V, Arbeitsspannung: 5 V, Eingangsspannung (max.): 6 - 20 V. Dimensionen Tafel: 53,4 x 68,6 mm, Gewicht: 25 g

Arduino UNO Rev3. Mikrocontrol
