Mehr als nur ein Durchgangsprüfer ist unser Bausatz HS12. Der Durchgangsprüfer ist ein Prüfgerät, das jeder Elektroniker haben muss, und mit dem jeder Schüler umgehen kann. Mit diesem Bausatz kann man elektrischen Durchgang bei Widerständen, Leitungen, Lampen, Spulen, Halbleiter etc. prüfen. Der Universal-Durchgangsprüfer zeigt Durchgang optisch mit einer roten Leichtdiode an.

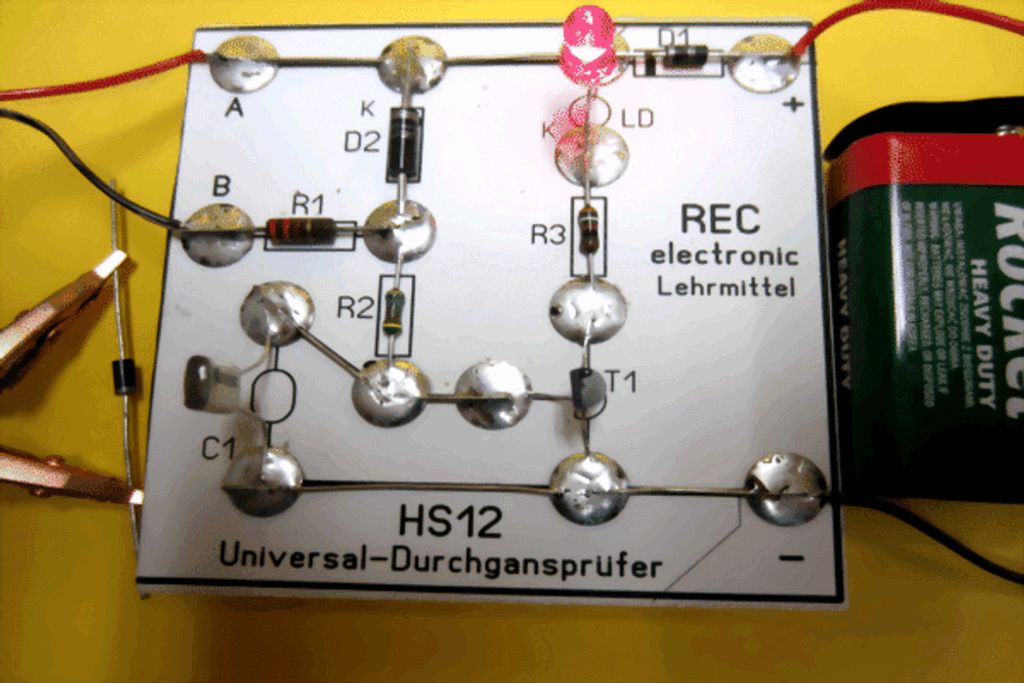

Unser Durchgangsprüfer HS12 auf Holzbrettchen mit Reißnägeln ist eine problemlos aufzubauender Bausatz.

Stückliste
1 Holzbrett 80x80mm, 3 Widerstände, 2 Diode, 1 Kondensator, 1 Transistoren, 1 Leuchtdiode, 17 Reißnägel, 20 cm Schaltdraht blank verzinnt (für Drahtbrücken), 35cm Litze 2polig, 2 Kroko-Klemmen1 9V-Batterie-Clip, Bauanleitung mit Schaltungsbeschreibung 3xDIN A4.

Bausatz ohne 9V-Block-Batterie

Technische Daten
Betriebsspannung: 9 V/DC,  Stromaufnahme:50mA, Abm.: (L xB) 80mm x 80mm

Der Aufbau des Bausatzes dauert etwa 60 Minuten.

Allgemeines
Alle Bausätze der Baureihe HS... werden mit Reißzwecken (Reißnägel) auf einem Holzbrettchen aufgebaut. Die Bauteile und Verbindungen werden auf die Reißnägel gelötet, welche vorher in das Holzbrett gedrückt wurden. Die Reißnägel dienen als Lötstützpunkt, d.h. man lötet alle Bauteile mit ihren Anschlussbeinchen sowie die Drahtverbindungen nach der Bestückungsvorlage auf den Reißzwecken (Reissnägelköpfen) fest.

Einsetzbar ab: erweiterte Schule
Zielgruppe: Schüler, Lehrer
Bildungsbereiche: Elektronik, Physik, Berufsausbildung, Informatik, Technik
Einsatzmöglichkeiten: Lehrmittel, Unterrichtsmaterial, Schülerlabor
Kompetenzen: technische Bildung, elektrische/ elektronische Schaltungen aufbauen

Achtung!
Dieser Artikel ist kein Spielzeug. Erstickungsgefahr! Verschluckbare Kleinteile, nicht geeignet für Kinder unter 3 Jahren.

• Unser Durchgangsprüfer auf Holzbrettchen mit Reißnägeln ist eine problemlos aufzubauender Bausatz.
• Der Bausatz enthält alle elektronischen Bauteile für 1 Schüler mit einer Funktionsbeschreibung, Bauanleitung/Bauplan mit Schaltplan.
• Bausatz ohne 9V-Block-Batterie
• Der Aufbau des Bausatzes dauert etwa 60 Minuten.
• Technische Daten: Betriebsspannung: 9 V/DC,  Stromaufnahme:50mA, Abm.: (L xB) 80mm x 80mm
