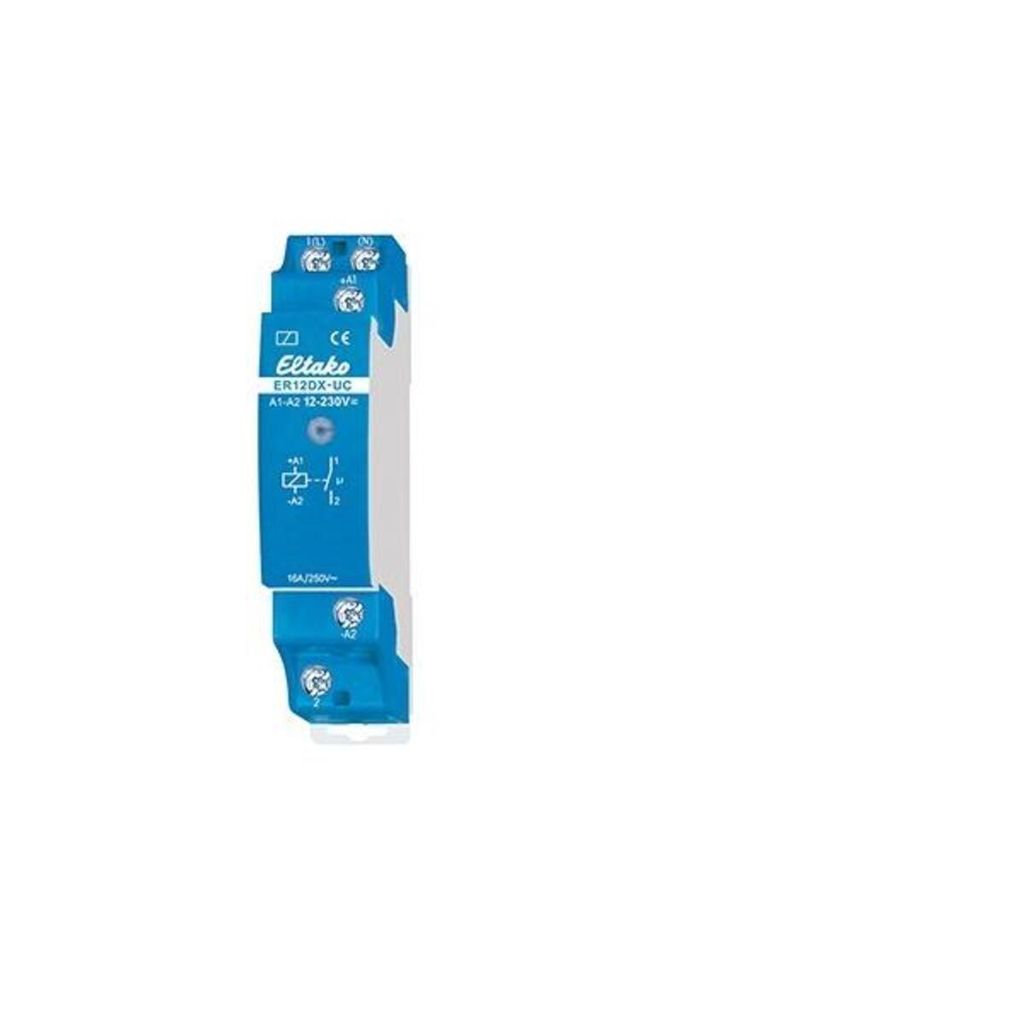

ELTAKO GMBH ELTAKO Steuerrelais ER12DX-UC (V) 1S 16A (Alt: ER12-100-8..230VUC)

Eltako Schaltrelais ER12DX-UC

Hersteller:Eltako
Bezeichnung:Schaltrelais 16A,1S,250VAC
Typ:ER12DX-UC
Funktion:teilelektronisch
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbautiefe:58 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:12..230 V
Steuerspannungsart 1:AC/DC
Frequenz der Steuerspannung 1:50 Hz
Bemessungsstrom:16 A
Versorgungsspannung:250 V
Spannungsart der Versorgungsspannung:AC
Max. Glühlampenlast:2000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltstrom (cos phi 0,6):4 A

Eltako Schaltrelais ER12DX-UC: weitere Details

1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromecha­nischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Geliefert wird: Eltako Schaltrelais 16A,1S,250VAC ER12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312205402

• Funktion=teilelektronisch; montageart=DIN-Schiene; breite in Teilungseinheiten=1; einbautiefe=58 mm; anzahl der Kontakte als SchlieöŸer=1
• Eltako
• 2375334
• Inhalt: 1 Stück

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief.
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.

Produktfarbe:

Blau, Weiß

Anzahl der Pole:

1

Reihe von Modulen:

1

Anzahl der Kontakte:

1

AC-Ausgangsspannung:

250 V

Stromstärke:

16 A

DC Spannungsrange:

10 - 230 V

Betriebstemperatur:

-20 - 50 °C

ELTAKO Steuerrelais 1S/16A ER12DX-UC 1TE elektronisch 8-230V 2000W ER12DX-UC (22100002)

ER12-...-8..230V UC ER12-001-8..230V UC und ER12-002-8..230V UC Reiheneinbaugeräte für Montage auf Tragschienen Alte DIN. Durch internes bistabiles Relais keine Wärmeverluste. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierter Freilauf-Löschdiode A1 + A2 -. 1 Teilungseinheit 18 mm breit 58 mm tief.
