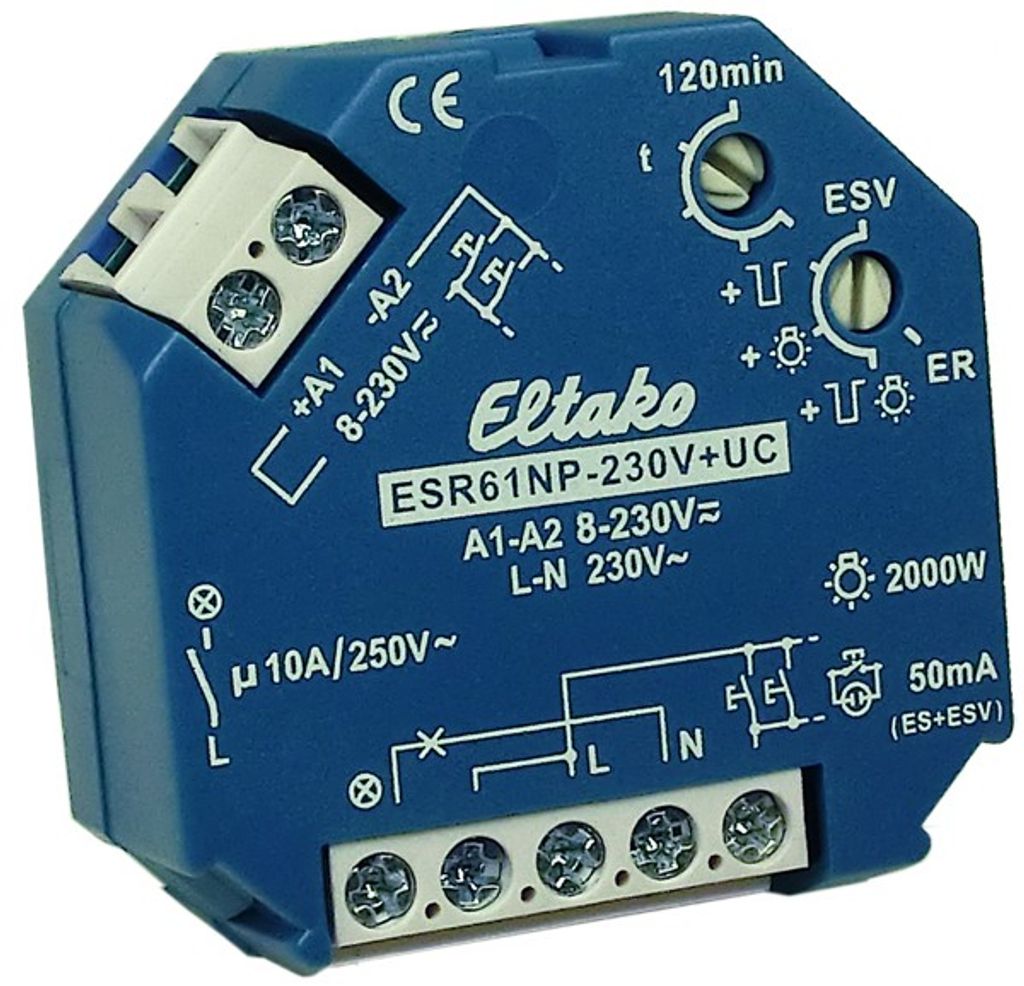

Eltako ESR61NP-8..230V UC Stromstoß-Schaltrelais

Für Einbaumontage. 45 mm lang, 45 mm breit, 18 mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen, insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuerspannung 230 V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230 V UC. Versorgungs- und Schaltspannung 230 V. Sehr geringes Schaltgeräusch. Zeiteinstellung bis 120 Minuten in der Funktion ESV. An dem Steuereingang können Taster mit einem Glimmlampenstrom bis 50 mA angeschlossen werden. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallverzögerung ausgeschaltet; es ergibt sich die normale Stromstoßschalter-Funktion ES. Auf die Funktion Schaltrelais ER umschaltbar. In der Funktion ER ist kein Glimmlampenstrom zulässig und sollte nur der Steuereingang A1-A2 verwendet werden. In der Funktion ER auch zur Rückmeldung mit der Schaltspannung eines Dimmschalters vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromstoßschalter 1S nicht pot.frei 10A ESR61NP-230V+UC Funktion elektronisch mit Rückfallverzögerung, Montageart Unterputz, Breite in Teilungseinheiten 1, Einbautiefe 58mm, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 10 ... 230V, Steuerspannungsart 2 DC, Frequenz der Steuerspannung 2 50 ... 50Hz, Bemessungsschaltstrom 10A, Versorgungsspannung 230 ... 230V, Spannungsart der Versorgungsspannung AC/DC, Max. Glühlampenlast 2000W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Handbedienung möglich, Stromstoß-Schaltrelais 230V+UC. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0.7 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen, insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten

Beschreibung AP-/UP-Stromstoß-Schalter ESR61NP, 1 Schließer 10 A Für Unterputz-/Aufputz-Montage. Geringes Schaltgeräusch, keine StandBy-Stromaufnahme, nullspannungsschaltend. Ansteuerung mit 230 V, zusätzlicher Steuereingang 8 - 230 V/UC. Versorgungs- und Schaltspannung 230 V. Zeiteinstellung der Rückfallverzögerung bis 120 Minuten. Max. 50 mA Glimmlampenstrom am Steuereingang. Die Verzögerungszeit kann ausgeschaltet werden, so dass die Funktion Stromstoßschalter (ohne Glimmlampenstrom) ausgeführt wird. Zusätzlich ist die Funktion Schaltrelais wählbar. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Technische Daten: Ausführung: AP-/UP-Stromstoßschalter 1 Schließer 10 A Betriebsspannung: 8 - 230 V/UC oder 230 V Kontaktart: 1 Schließer Produktabmessung, Breite: 55 mm Produktabmessung, Länge: 45 mm Schaltleistung: (Glühlampen) 2000 W Schaltspannung: 250 V/AC Schaltstrom: 10 A Typ: ESR61NP Hinweis: Kontakte nicht potenzialfrei

Elektronische Stromstoßschalter für Tragschiene Alte DIN. Maße 18 mm breit 55 mm tief. für Einbau und AP-Montage. Stand-by-Verlust 05 W. Steuerspannung 8..230V UC. Glimmlampenstrom am 230V-Steuereingang 50mA. Funktionseinstellung ESV Stromstoßschalter mit Rückfallverzögerung einstellbar bis 60 Minuten. Mit zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht von 60 Minuten. ER Relais. 55mm lang 45mm breit 18mm tief. Kontakt 1 Schließer. Nennschaltleistung 10A250V AC.
