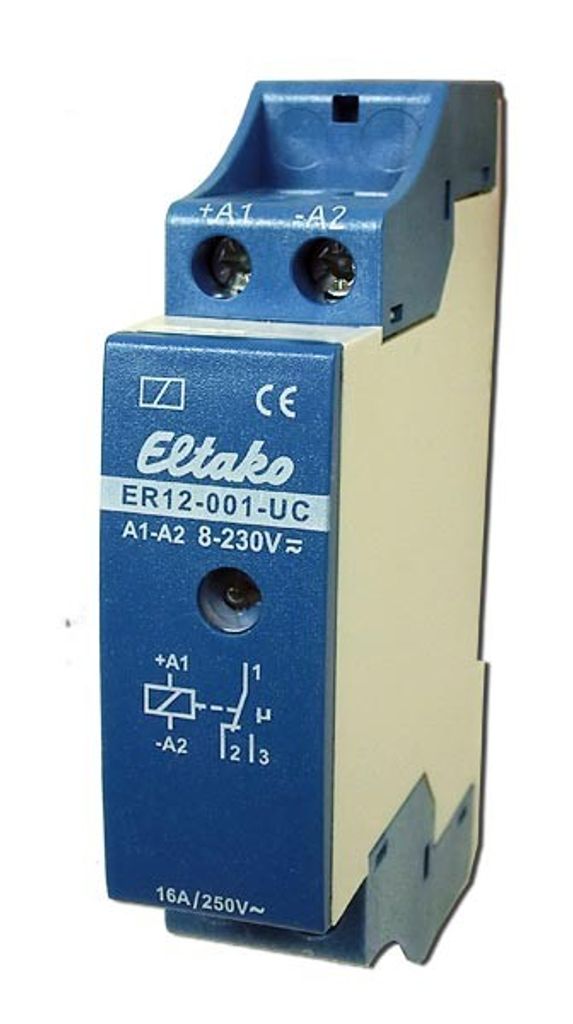

ELTAKO Schalt- und Steuerrelais UC, 1 Wechsl, potenzialfrei, 16A/250V, 1 Stk.

Eigenschaften:

• 1 Wechsler potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W
• Kein Stand-by-Verlust
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais
• Universal-Steuerspannung 8..230V UC
• Geringes Schaltgeräusch
• Ansteuerungsanzeige mit Leuchtdiode
• Integrierte Freilauf-/Löschdiode (A1=+, A2=-)
• Sichere Trennung nach VDE 0106, Teil 101, daher auch als Koppelrelais einsetzbar
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine­Spulen-Verlustleistung und keine Erwärmung hierdurch
• Der Relaiskontakt kann bei der Inbetrieb­nahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung
• Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet
• Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden
• Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust
• Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet
• Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Technische Daten:

• Funktion: teilelektronisch
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Einbautiefe: 58 mm
• Anzahl der Kontakte als Wechsler: 1
• Steuerspannung 1: 8..230 V
• Steuerspannungsart 1: AC/DC
• Frequenz der Steuerspannung 1: 50 Hz
• Bemessungsstrom: 16 A
• Versorgungsspannung: 250 V
• Spannungsart der Versorgungsspannung: AC
• Max. Glühlampenlast: 2000 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Funktion: teilelektronisch
  • Montageart: DIN-Schiene
  • Breite in Teilungseinheiten: 1
  • Einbautiefe: 58 mm
  • Anzahl der Kontakte als Wechsler: 1
  • Steuerspannung 1: 8..230 V
  • Steuerspannungsart 1: AC/DC
  • Frequenz der Steuerspannung 1: 50 Hz
  • Bemessungsstrom: 16 A
  • Versorgungsspannung: 250 V
  • Spannungsart der Versorgungsspannung: AC
  • Max. Glühlampenlast: 2000 W
  • Max. Leuchtstofflampenlast: 1000 VA
  • Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
  • Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
  • Max. Schaltstrom (cos phi: 0,6)=4 A


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• 1 Wechsler, potenzialfrei.

• Schließer: 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen bis 2000W. Öffner: 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen bis 2000W.

• Universal-Steuerspannung 12...230V UC.

• Kein Stand-by-Verlust: Die Elektronik hat keine eigene Stromversorgung. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.

• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.

• Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1=+, A2=-).

Sichere Trennung nach VDE 0106, Teil 101, daher auch als Koppelrelais

Produktfarbe:

Blau, Weiß

Anzahl der Pole:

1

Reihe von Modulen:

1

Anzahl der Kontakte:

1

AC-Ausgangsspannung:

250 V

Stromstärke:

16 A

DC Spannungsrange:

10 - 230 V

Betriebstemperatur:

-20 - 50 °C

ER12-001:
1 Wechsler potenzialfrei 16A/250V AC.
Sichere Trennung nach VDE 0106, Teil
101, daher auch als Koppelrelais einsetzbar

1 Wechsler potenzialfrei 16A/250V AC,
Glühlampen 2000W. Kein Stand-by-Verlust.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18mm breit, 58mm tief.
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung
mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC.
Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode.
Integrierte Freilauf-/Löschdiode (A1= +, A2= -).
Sichere Trennung nach VDE 0106, Teil 101, daher auch als Koppelrelais einsetzbar.
Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand
keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der
Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung.
Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet.
Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden.

Das ELTAKO Leistungsrelais ist die ideale Lösung für zuverlässige Schaltvorgänge in Ihrem elektrischen System. Mit seiner kompakten Bauweise und den vielseitigen Einsatzmöglichkeiten bietet es hohe Flexibilität und Effizienz. Dank seiner robusten Konstruktion und der Fähigkeit, hohe Spannungen und Ströme zu schalten, eignet sich dieses Relais perfekt für anspruchsvolle Anwendungen sowohl im privaten als auch im industriellen Bereich. Features: - Kompakte Bauweise für einfache Integration in bestehende Systeme - Ansprechendes Design in Blau und Weiß, passend für verschiedene Installationen - Hohe Belastbarkeit mit einer Stromstärke von bis zu 16 A - 1-polige Ausführung für gezielte Schaltvorgänge - Robuste Konstruktion für den Einsatz in einem Temperaturbereich von -20 bis 50 °C Technische Daten: - Farbe: Blau, Weiß - Anzahl der Pole: 1 - Reihe von Modulen: 1 - Anzahl der Kontakte: 1 - Betriebsspannung: 250 V - Stromstärke: 16 A - Betriebstemperatur: -20... 50 °C Lieferumfang: - 1x S-Koppelrelais

ELTAKO ER-12-001-8..230V UC (22001601)

ER12-...-8..230V UC ER12-001-8..230V UC und ER12-002-8..230V UC Reiheneinbaugeräte für Montage auf Tragschienen Alte DIN. Durch internes bistabiles Relais keine Wärmeverluste. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierter Freilauf-Löschdiode A1 + A2 -. 1 Teilungseinheit 18 mm breit 58 mm tief.
