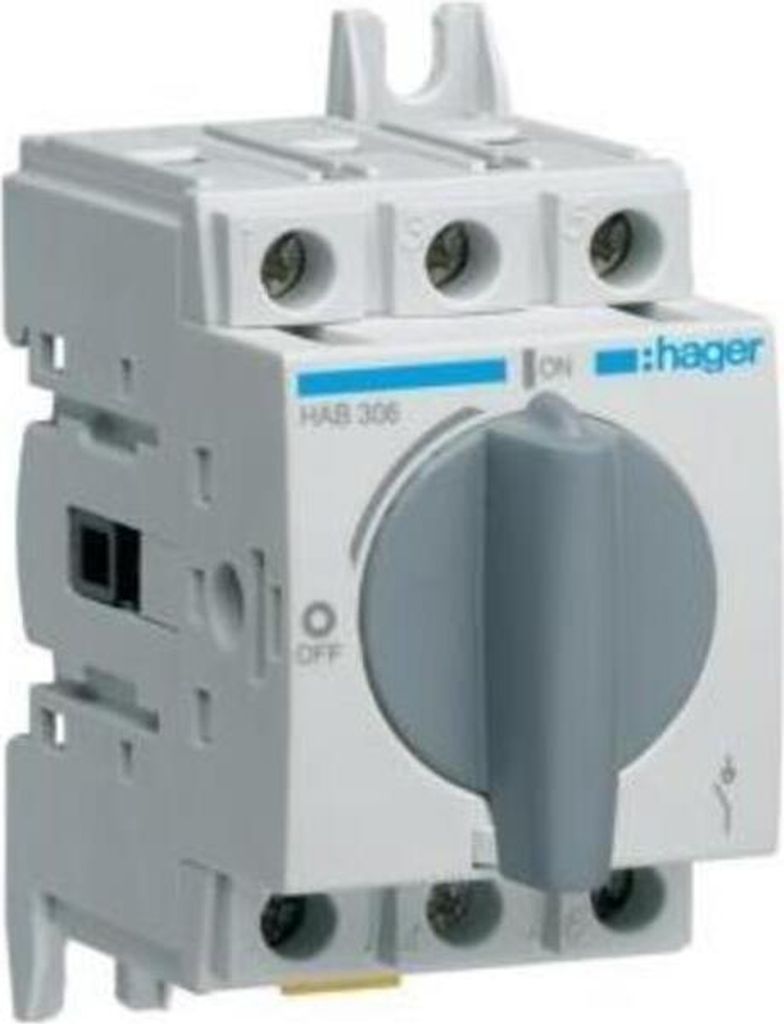

Hager Lasttrennschalter 3P 63A HAB306

Eigenschaften:

• Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar.

Technische Daten:

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: ja
• Ausführung als NOT-AUS-Einrichtung: nein
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
• Bemessungsbetriebsspannung: 380..415 V
• Bemessungsdauerstrom Iu: 63 A
• Bemessungsdauerstrom bei AC-23, 400 V: 40 A
• Bemessungsdauerstrom bei AC-21, 400 V: 63 A
• Bemessungskurzzeitstromfestigkeit Icw: 1,26 kA
• Bemessungsbetriebsleistung bei AC-23, 400 V: 28 kW
• Schaltleistung bei 400 V: 41 kW
• Bedingter Bemessungskurzschlussstrom Iq: 50 kA
• Polzahl: 3
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Einbaugerät Festeinbautechnik
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: ja
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: grau
• Ausführung des Betätigungselements: kurzer Drehgriff
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP20
• Schutzart (NEMA): sonstige

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung als Hauptschalter: Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Ausführung als Hauptschalter: ja
  • Ausführung als Wartungs-/Reparaturschalter: ja
  • Ausführung als Sicherheitsschalter: ja
  • Ausführung als NOT-AUS-Einrichtung: nein
  • Ausführung als Wendeschalter: nein
  • Anzahl der Schalter: 1
  • Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
  • Bemessungsbetriebsspannung: 380..415 V
  • Bemessungsdauerstrom Iu: 63 A
  • Bemessungsdauerstrom bei AC-23, 400 V: 40 A
  • Bemessungsdauerstrom bei AC-21, 400 V: 63 A
  • Bemessungskurzzeitstromfestigkeit Icw: 1,26 kA
  • Bemessungsbetriebsleistung bei AC-23, 400 V: 28 kW
  • Schaltleistung bei 400 V: 41 kW
  • Bedingter Bemessungskurzschlussstrom Iq: 50 kA
  • Polzahl: 3
  • Motorantrieb optional: nein
  • Motorantrieb integriert: nein
  • Spannungsauslöser optional: nein
  • Gerätebauart: Einbaugerät Festeinbautechnik
  • Geeignet für Bodenbefestigung: ja
  • Geeignet für Frontbefestigung 4-Loch: nein
  • Geeignet für Frontbefestigung Zentral: nein
  • Geeignet für Verteilereinbau: ja
  • Geeignet für Zwischenbau: nein
  • Farbe des Betätigungselements: grau
  • Ausführung des Betätigungselements: kurzer Drehgriff
  • Verriegelbar: ja
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Schutzart (IP), frontseitig: IP20
  • Schutzart (NEMA): sonstige


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

3P 63A Lasttrennschalter Sie suchen die optimale Lösung für beauftragte oder laufende Projekte? Sie möchten keine Zeit mit der langwierigen Suche nach grundlegenden Produktinformationen verschwenden. Lesen Sie die technische Beschreibung des Produkts aus unserem . Wir betreuen Bauunternehmer und andere Unternehmen professionell und umfassend. Eingebauter Motorantrieb: nein Für frontseitige Zentralmontage: nein Gerätekonstruktion: Fest montiertes Gerät Als Not-Aus-Schalter: nein Als Sicherheitsschalter: ja Als Hauptschalter: ja Maximale Bemessungsbetriebsspannung Ue AC: 415 V Als Wendeschalter: nein Bemessungsdauerstrom Iu: 63 A Bemessungsbetriebsleistung für AC-23, 400 V: 28 kW [O]

Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte Hager HAB306
Technische Merkmale

• Bemessungsbetriebsspannung Ue: 380/415 V
• Polanzahl: 3 P
• Nennstrom: 63 A
• Isolationsspannung: 800 V

---
Leistungsschalter, Lasttrennschalter und FI-Blöcke dienen dem zuverlässigen Schutz elektrischer Anlagen und Netze. Auch diese Komponenten sind Teil der durchdachten Hager-Systemlösung und können problemlos und in die Installation eingebunden werden. Die neuen Leistungsschalter h3+ mit zahlreichen Varianten und vier Auslöseeinheiten decken alle Anforderungen an eine moderne Energieverteilung in Gebäuden ab und bieten eine integrierte Überwachung und Energietransparenz für alle Anlagenbereiche.

AC Eingangsspannung:

380 - 415 V

Konformitätsbescheinigungen:

RoHS

Anzahl:

1

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Lasttrennschalter 3P 63A HAB306 Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als Sicherheitsschalter, Anzahl der Schalter 1, Max. Bemessungsbetriebsspannung Ue bei AC 415V, Bemessungsbetriebsspannung 380 ... 415V, Bemessungsdauerstrom Iu 63A, Bemessungsdauerstrom bei AC-23, 400 V 40A, Bemessungsdauerstrom bei AC-21, 400 V 63A, Bemessungskurzzeitstromfestigkeit Icw 1,26kA, Bemessungsbetriebsleistung bei AC-23, 400 V 28kW, Schaltleistung bei 400 V 41kW, Bedingter Bemessungskurzschlussstrom Iq 50kA, Polzahl 3, Anzahl der Hilfskontakte als Öffner 0, Anzahl der Hilfskontakte als Schließer 0, Anzahl der Hilfskontakte als Wechsler 0, Gerätebauart Einbaugerät Festeinbautechnik, Geeignet für Bodenbefestigung, Geeignet für Verteilereinbau, Farbe des Betätigungselements grau, Ausführung des Betätigungselements kurzer Drehgriff, Verriegelbar, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart (IP), frontseitig IP20, Schutzart (NEMA) sonstige, Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar.

Lasttrennschalter – Originalprodukt von Hager. Bezeichnung: HAGER Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte. Technische Angaben: 63A.

Hager Lasttrennschalter 3P 63A HAB306 (HAB306)

Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar.
