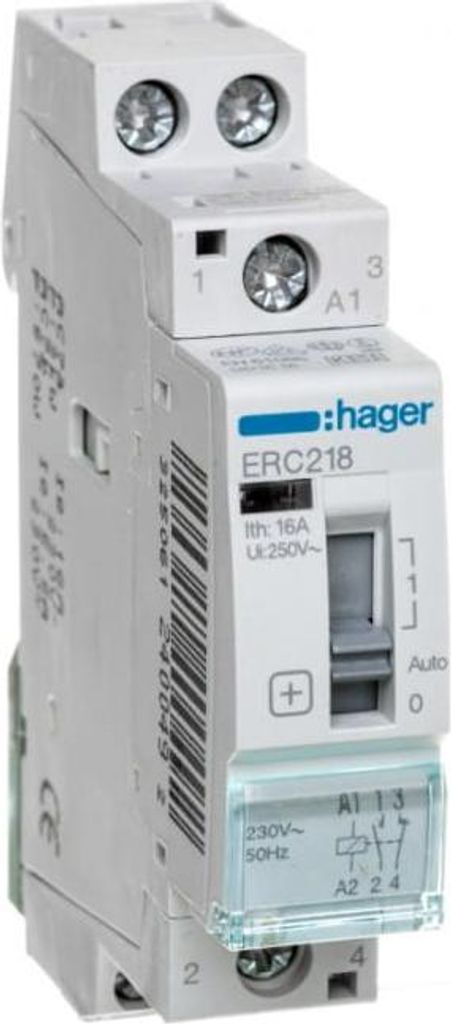

Installationsrelais 16A 230V AC 1NO+1NC ERC218

CN: 85364900
Steuerspannungsfrequenz 1 [Hz] bis: 60
Steuerspannungsfrequenz 1 [Hz] von: 50
Länge: 100
EAN: 3250612400492
Einbautiefe [mm]: 60
Herstellerindex: ERC218
Anzahl Öffnerkontakte: 1
Anzahl Schließerkontakte: 1
Steuerspannung 1 [V] bis: 230
Steuerspannung 1 [V] von: 230
PKWiU: 27.12.24.0
Bemessungsstrom [A]: 16
Art der Steuerspannung 1: AC
Art der Versorgungsspannung: AC
Serie: ERC
Montageart: DIN-Schiene
Breite: 80
Breite in Modulanzahl: 1
Gewicht: 0,1200
Höhe: 25
Versorgungsspannungsbereich [V] bis: 230
Versorgungsspannungsbereich [V] von: 230

Eigenschaften:

• Installationsrelais 16A 1S + 1Ö 230V. Installationsrelais nach DIN EN 61095 (DIN VDE 0637-3) zur Impulssteuerung von Stromkreisen bis max# 16 A. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen

Technische Daten:

• Bemessungsbetriebsspannung: 230 V
• Bemessungsbetriebsstrom: 16 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Schließer: 1
• Anzahl der Kontakte als Öffner: 1
• Max. Glühlampenlast: 1100 W
• Max. Leuchtstofflampenlast: 570 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1200 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 490 VA
• Schieber für Handschaltung: Ja
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 mm
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP2X

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bemessungsbetriebsspannung: 230 V
• Bemessungsbetriebsstrom: 16 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Schließer: 1
• Anzahl der Kontakte als Öffner: 1
• Max. Glühlampenlast: 1100 W
• Max. Leuchtstofflampenlast: 570 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1200 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 490 VA
• Schieber für Handschaltung: Ja
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bemessungsbetriebsspannung: 230 V
  • Bemessungsbetriebsstrom: 16 A
  • Gebrauchskategorie: 7
  • Bemessungsbetätigungsspannung: 230 V
  • Spannungsart der Betriebsspannung: AC
  • Spannungsart der Betätigungsspannung: AC
  • Anzahl der Kontakte als Schließer: 1
  • Anzahl der Kontakte als Öffner: 1
  • Max. Glühlampenlast: 1100 W
  • Max. Leuchtstofflampenlast: 570 VA
  • Max. Leuchtstofflampenlast (Duo-Schaltung): 1200 VA
  • Max. Leuchtstofflampenlast (parallel kompensiert): 490 VA
  • Schieber für Handschaltung: Ja
  • Breite in Teilungseinheiten: 1
  • Einbautiefe: 60 mm
  • Zusatzeinrichtungen möglich: Ja
  • Schutzart (IP): IP2X


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager ERC218 Installationsrelais 16A 1S 1Ö 230V

Hersteller: Hager
Hersteller-Artikelnummer: ERC218
EAN Barcode: 3250612400492
ETIM Klassifizierung: Installationsschütz für Reiheneinbau


Einbautiefe: 60mm
Zusatzeinrichtungen möglich: ja
Schutzart (IP): IP2X
Schieber für Handschaltung: ja
Spannungsart der Betriebsspannung: AC
Bemessungsbetriebsstrom: 16A
Spannungsart der Betätigungsspannung: AC
Anzahl der Kontakte als Öffner: 1
Bemessungsbetriebsspannung: 230 - 230V
Anzahl der Kontakte als Schließer: 1
Bemessungsbetätigungsspannung: 230 - 230V
Max. Leuchtstofflampenlast (parallel kompensiert): 490VA
Max. Glühlampenlast: 1100W
Gebrauchskategorie nach EN IEC 60947-4-1: AC-7a/AC-7b
Max. Leuchtstofflampenlast (Duo-Schaltung): 1200VA
Breite in Teilungseinheiten: 1
Max. Leuchtstofflampenlast: 570VA

Installationsrelais 16A 1S + 1Ö 230V.Installationsrelais nach DIN EN 61095 (DIN VDE 0637-3) zur Impulssteuerung von Stromkreisen bis max. 16 A. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung.Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Installationsrelais, Kleinschütz, Reiheneinbaugerät, Schütz, Steuerschütz, Wechselstromschütz

Installationsrelais 16A, 1S+1Ö, 230V zur Impulssteuerung von Stromkreisen bis max. 16 A, gebaut nach EN 61095 DIN VDE 0637-3 Kontaktstellungsanzeige durch Anzeigefenster Hilfsschalter(Zubehör) sind Anflanschbar. Integriertes Beschriftungsfeld. Berührungsschutz nach DIN VDE 0106 Teil 100, Betriebsspannung 230 Volt AC, Isolationsspannung 250 V, Anzahl der Platzeinheiten, Betriebstemperatur -10 bis 50 Grad Celsius, Lagertemperatur -40 bis 80 Grad Celsius, Anschlussquerschnitt bei flexiblem Leiter 1-6 mm2, Anschlussquerschnitt bei massivem Leiter 1-10 mm2 Kontaktanzahl 2, Kontaktart 1Ö+1S

Produktfarbe:

Grau

Anzahl der Pole:

1

Reihe von Modulen:

1

Anzahl der Kontakte:

1

Kabelquerschnitt:

1 - 10 mm²

AC Eingangsspannung:

230 V

AC Eingangsfrequenz:

50 Hz

Stromstärke:

16 A

Abmessungen (BxTxH):

17,85 x 60 x 83 mm

Installationsrelais zur Impulssteuerung von Stromkreisen bis max. 16 A, nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen. Hauptmerkmale Technische Details Anzahl der Pole 1 Abmessungen (BxTxH) 17,85 x 60 x 83 mm Reihe von Modulen 1 Anzahl der Kontakte 1 Kabelquerschnitt 1 - 10 Energie AC Eingangsspannung 230 AC Eingangsfrequenz 50 Stromaufnahme 16 A Design Produktfarbe Grau

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Installationsrelais 16A 1S+1Ö 230V ERC218 Bemessungsbetriebsspannung 230... 230V, Bemessungsbetriebsstrom 16A, Gebrauchskategorie 7, Bemessungsbetätigungsspannung 230... 230V, Spannungsart der Betriebsspannung AC, Spannungsart der Betätigungsspannung AC, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 1, Max. Glühlampenlast 1100W, Max. Leuchtstofflampenlast 570VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1200VA, Max. Leuchtstofflampenlast (parallel kompensiert) 490VA, Schieber für Handschaltung, Anzahl der Teilungseinheiten 1, Einbautiefe 60mm, Zusatzeinrichtungen möglich, Schutzart (IP) IP2X, Installationsrelais 16A 1S + 1Ö 230V. Installationsrelais zur Impulssteuerung von Stromkreisen bis max. 16 A, nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Relais – Originalprodukt von Hager. Bezeichnung: HAGER Installationsrelais 16A 1S + 1Ö 230V. Technische Angaben: 16A, 230V.

Relais 16A 1F+1O Erc218 Hager 3250612400492 TRV_020010U
