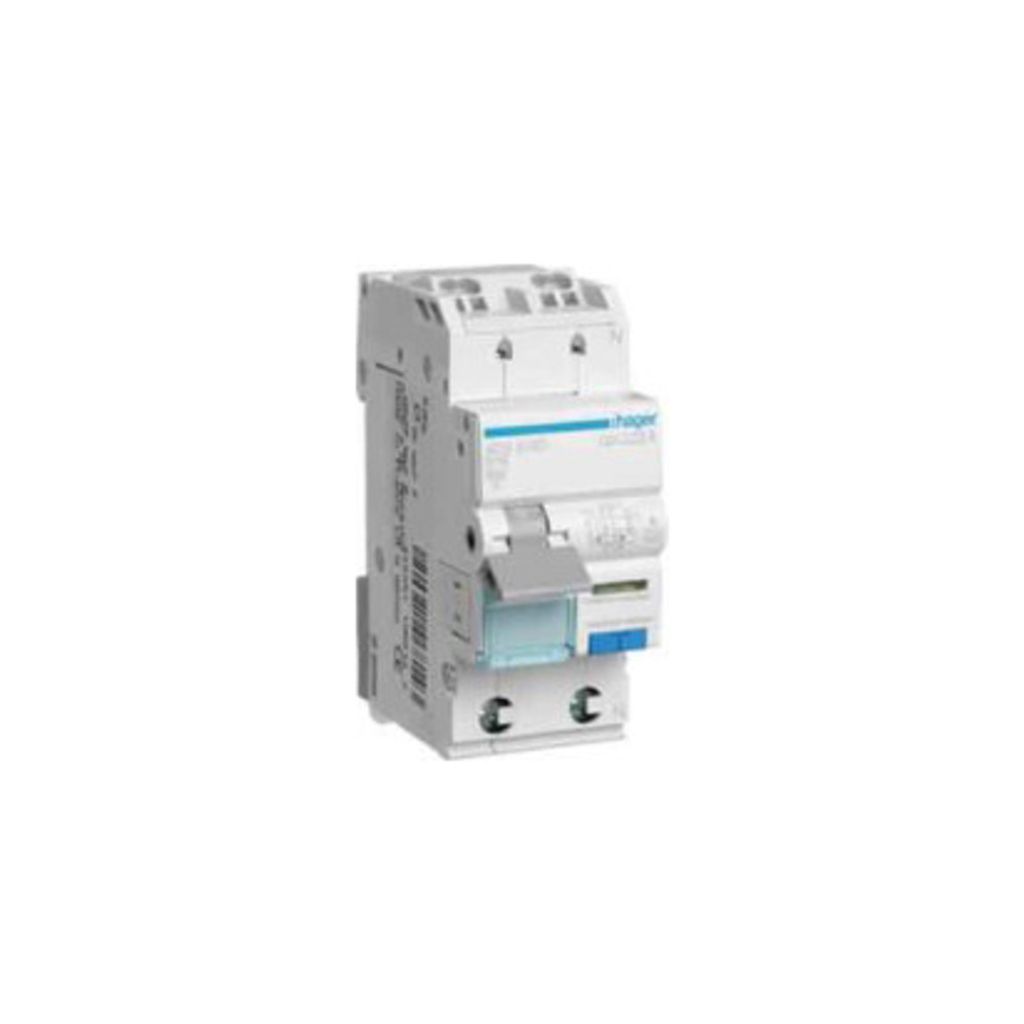

Hager ADS916D Fehlerstrom-LS-Schalter B, 2-Polig 1-Polig geschützt, 16A, 30mA

Eigenschaften:

• Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nachDIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät

Technische Daten:

• Polzahl (gesamt): 2
• Anzahl der abgesicherten Pole: 1
• Bemessungsspannung: 240 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
• Abschaltcharakteristik: unverzögert
• Stoßstromfestigkeit: 0,25 kA
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: B
• Mitschaltender Neutralleiter: Ja
• Mit Verriegelungsvorrichtung: Ja
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Umgebungstemperatur während des Betriebs: -25..40°C
• Breite in Teilungseinheiten: 2
• Einbautiefe: 68 mm
• Unterputzmontage: Ja
• Fehlauslöseschutz: Nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Polzahl (gesamt): 2
• Anzahl der abgesicherten Pole: 1
• Bemessungsspannung: 240 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
• Bemessungsschaltvermögen Icn Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Polzahl (gesamt): 2
  • Anzahl der abgesicherten Pole: 1
  • Bemessungsspannung: 240 V
  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
  • Bemessungsstrom: 16 A
  • Bemessungsfehlerstrom: 0,03 A
  • Fehlerstrom-Typ: A
  • Energiebegrenzungsklasse: 3
  • Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
  • Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
  • Abschaltcharakteristik: unverzögert
  • Stoßstromfestigkeit: 0,25 kA
  • Spannungsart: AC
  • Frequenz: 50 Hz
  • Auslösecharakteristik: B
  • Mitschaltender Neutralleiter: Ja
  • Mit Verriegelungsvorrichtung: Ja
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Umgebungstemperatur während des Betriebs: -25..40°C
  • Breite in Teilungseinheiten: 2
  • Einbautiefe: 68 mm
  • Unterputzmontage: Ja
  • Fehlauslöseschutz: Nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Product Overview

• Marke: Hager
• Aktuelle Bewertung: 16 Ampere
• Produktabmessungen: 10T x 10B x 10H Millimeter
• Befestigungsart: Hutschienenmontage
• Anzahl der Pole: 1

Product Features

• Stromstärke: 16.0A
• Artikelgewicht: 210 Gramm
• Stromspannung: 230V
• Test-Taste und Fehlerstromanzeige

Product Information

Hersteller	‎HAGER
Teilenummer	‎ADS916D
Artikelgewicht	‎210 g
Produktabmessungen	‎7,5 x 3,5 x 9,6 cm; 210 Gramm
Modellnummer	‎ADS916D
(Produktion durch Hersteller eingestellt)	‎Nein
Größe	‎x
Farbe	‎white
Stil	‎Single
Volt	‎220
Packungsgröße	‎1
Anzahl der Teile	‎1
Maßeinheitensystem	‎Metric
Steckerprofil	‎Hutschienenmontage
Spezielle Eigenschaften	‎Fast Charging
Enthaltene Komponenten	‎FI/LS-Schutzschalter 1p+N B16 240V
Batterien inbegriffen	‎Nein
Batterien notwendig	‎Nein
ASIN	B003UUFMOQ
Durchschnittliche Kundenbewertung
Amazon -Rang
Im von Amazon.de seit	16. Juli 2010

Hager FI/LS-Schalter ADS916D

Hersteller:Hager
Bezeichnung:FI/LS-Schalter 1P+N 6kA B-16A 30mA
Typ:ADS916D
Polzahl (gesamt):2
Anzahl der abgesicherten Pole:1
Bemessungsspannung:240 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsstrom:16 A
Bemessungsfehlerstrom:0,03 A
Fehlerstrom-Typ:A
Energiebegrenzungsklasse:3
Verlustleistung:5,2 W
Bemessungsabschaltvermögen nach IEC 60947-2:6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1:6 kA
Abschaltcharakteristik:unverzögert
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Frequenz:50 Hz
Auslösecharakteristik:B
Mitschaltender Neutralleiter:ja
Mit Verriegelungsvorrichtung:ja
Überspannungskategorie:3
Verschmutzungsgrad:2
Umgebungstemperatur während des Betriebs:-25..40 °C
Breite in Teilungseinheiten:2
Einbautiefe:68 mm
Unterputzmontage:ja
Fehlauslöseschutz:nein
Schutzart (IP):IP2X
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²

Hager FI/LS-Schalter ADS916D: weitere Details

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Geliefert wird: Hager FI/LS-Schalter 1P+N 6kA B-16A 30mA ADS916D, Verpackungseinheit: 1 Stk., EAN: 3250611068143

Produktbeschreibung

Hager FI/LS-Schalter ADS916D – Kompakter Schutz in einem Gerät

Der Hager ADS916D kombiniert Fehlerstromschutzschalter (FI) und Leitungsschutzschalter (LS) in einem Gerät. Ideal für moderne Unterverteilungen, bei denen Platzersparnis, Sicherheit und schnelle Installation entscheidend sind.

---

Technische Daten

• Hersteller: Hager

• Modell: ADS916D

• Bauart: FI/LS-Kombischalter

• Pole: 1P+N

• Auslösecharakteristik: B

• Nennstrom: 16 A

• Fehlerstrom: 30 mA

• Typ: A (AC & pulsierende Gleichfehlerströme)

• Kurzschlussfestigkeit: 6 kA

• Anschlusssystem: QC (QuickConnect – werkzeuglose Verdrahtung)

• Montage: DIN-Hutschiene

• (OVP)

---

Vorteile auf einen Blick

• FI und LS in einem Gerät – spart Platz & Kosten

• QC-Technik für schnelle, sichere Installation

• 30 mA Personenschutz nach aktueller Norm

• Hohe Zuverlässigkeit & Qualität von Hager

• Ideal für Wohn-, Gewerbe- und Zweckbauten

---

Lieferumfang

• 1× Hager ADS916D FI/LS-Schalter

---

ℹ️ Hinweise

• Installation ausschließlich durch qualifiziertes Fachpersonal

• Bilder dienen der Veranschaulichung

Fehlerstrom-Leitungsschutzschalter nach DIN VDE 0664-20 / EN61009-1 mit QuickConnect Klemme nach DIN EN 60898-1, VDE 0641-11.

Merkmale

- am Abgang bis 20 A und am Zugang bis 63 A
- Berührungsschutz nach IP2xDIN VDE 0106 Teil 100
- blaue Test-Taste
- Fehlerstromanzeige
- einfache Einzelentnahme aus demPhasenschienenverbund
- mit VDE Zeichen
- geeignet zum nachträglichen Anbau von Zusatzeinrichtungen
- Beschriftungsmöglichkeit direkt am Gerät

Technische Daten

Nennstrom: 16 A
Art des Differenzialschutzes: A
Auslösecharakteristik: B
Empfindlichkeit: 30 mA
Anzahl Pole: 1 + N
Anzahl Module: 2
Frequenz: 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,2 W
Gewicht: 224 g

---

Art.-Nummer: HGRADS916D
Shop-Nummer: 102699
EAN: 3250611068143

Dieser Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect kombiniert zuverlässigen Überstromschutz (Kurzschluss und Überlast) mit hochsensiblem Fehlerstromschutz. Er eignet sich ideal für die Absicherung von Endstromkreisen in Wohn- und Zweckbauten. Das Modul bietet eine Bemessungsschaltleistung von 6 kA.

• Gerätetyp: Fehlerstrom-Leitungsschutzschalter (FI-LS)
• Polzahl: 1P+N
• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Bemessungsfehlerstrom: 30 mA
• Kurzschlussfestigkeit: 6 kA
• Fehlerstromtyp: Typ A
• Anschlusstechnik: QuickConnect (QC)

Details: - Herstellernummer: ADS916D - Herstelltypnummer: ADS916D

1-polig + Neutralleiter
2 Teilungseinheiten


Leitungsschutzschalterteil:
- B-Charakteristik
Fehlerstromschalterteil:
- Type A, unverzögert


Spannung: 230V
Frequenz: 50/60 Hz




Nennstrom	16 A
Schaltvermögen	6 kA
Bemessungsfehlerstrom	0,03 A
Kurzschlussstrom	6000 A

Eingangsspannung:

240 V

Nennstrom:

16 A

Spulenspannung:

500 V

Typ:

Typ A

Anzahl der Pole:

2

Produktfarbe:

Blau, Weiß

Betriebstemperatur:

-25 - 70 °C

Temperaturbereich bei Lagerung:

-25 - 70 °C

Breite:

35 mm

Tiefe:

68 mm

Höhe:

94 mm

Fehlerstrom-Leitungsschutzschalter B-Charakteristik 16A 30mA Typ A QC. - Nennstrom: 16 A - Empfindlichkeit: 30 mA - Art des Differenzialschutzes: A - Nennabschaltvermögen: 6 kA - Anzahl Module: 2 - Gesamtverlustleistung unter Nennstrom: 5,2 W
n.a.

Sparen Platz in der Technikzentrale: Unsere kombinierten Fehlerstrom- und Leitungsschutzschalter schützen, sind kompakt und können schnell und einfach montiert werden. Ausgestattet sind sie mit der wartungsfreien QuickConnect-Klemmtechnik. Der FI/LS-Schalter lässt sich auf einfache Art aus dem Phasenschienenverbund entnehmen und ist auch für den nachträglichen Anbau von Schutzeinrichtungen geeignet. Eine Möglichkeit zur Beschriftung ist direkt am Gerät gegeben.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI/LS-Schalter 1P+N 6kA B-16A 30mA ADS916D Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 240V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsstrom 16A, Bemessungsfehlerstrom 0,03A, Fehlerstrom-Typ A, Energiebegrenzungsklasse 3, Bemessungsabschaltvermögen nach IEC 60947-2 6kA, Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 6kA, Abschaltcharakteristik unverzögert, Stoßstromfestigkeit 0,25kA, Spannungsart AC, Frequenz 50 Hz, Auslösecharakteristik B, Mitschaltender Neutralleiter, Überspannungskategorie 3, Verschmutzungsgrad 2, Umgebungstemperatur während des Betriebs -25... 40°C, Breite in Teilungseinheiten 2, Einbautiefe 68mm, Geeignet für Unterputz-Installation, Schutzart (IP) IP20, Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-Charakteristik 16A 30mA Typ A QC. Fehlerstrom-Leitungsschutzschalter mit QuickConnect Klemme nach DIN EN 60898-1, VDE 0641-11, am Abgang bis 20 A und am Zugang bis 63 A. Berührungsschutz DIN VDE 0106 Teil 100, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Mit VDE Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Hager ADS916D. Eingangsspannung: 240 V, Nennstrom: 16 A, Spulenspannung: 500 V. Typ: A-type, Produktfarbe: Blau, Weiß. Breite: 35 mm, Tiefe: 68 mm, Höhe: 94 mm (ADS916D)

mit Quick Connect, B-Auslösecharakteristik, 2polig (1polig geschützt) , pulsstromsensitivund stoßstromfest bis 250 A, Fehlerstromanzeige durch Anzeigefenster (gelb, transparent) , 6 kA

Leitungsschutzschalter – Originalprodukt von Hager. Bezeichnung: HAGER Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect. Technische Angaben: 1P, 16A.

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-Charakteristik 16A 30mA Typ A QC

Hager FI/LS Schutzschalter FI-LS 1P+N 6kA B-16A 30mA Typ A QC ADS916D
