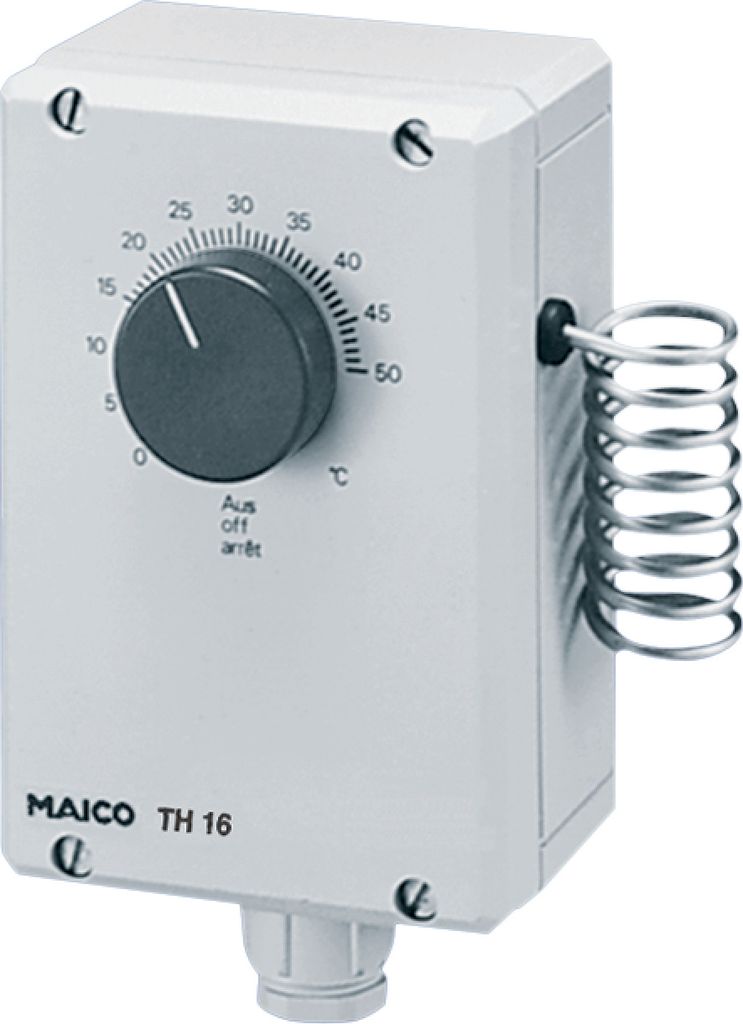

MAICO AP-Thermostat TH16 C

Maico TH16 Thermostat - Intelligente Temperaturregelung fuer Ventilatoren

Das Maico TH16 Thermostat bietet eine praezise und effiziente Loesung zur Steuerung von Ventilatoren in Abhaengigkeit von der Lufttemperatur. Es unterstuetzt eine bedarfsgerechte Lueftung, optimiert die Effizienz und kann zur Senkung von Energiekosten beitragen. Dieses robuste Aufputz-Thermostat mit IP54 Schutzart ist vielseitig fuer die Steuerung einzelner oder mehrerer Ventilatoren geeignet.

MERKMALE UND VORTEILE

- Praezise Temperaturregelung: Ermoeglicht die genaue Einstellung des Temperaturbereichs von 0 Grad Celsius bis +50 Grad Celsius fuer bedarfsgerechte Lueftung.
- Vielseitige Einsatzmoeglichkeiten: Geeignet fuer die Steuerung einzelner oder mehrerer Ventilatoren gleichzeitig.

- Hohe Schaltkapazitaet: Bewaeltigt ohmsche Lasten bis 16 A und induktive Lasten bis 4 A, fuer zuverlaessige und sichere Steuerung.
- Effiziente Energiesteuerung: Durch die temperaturbasierte Aktivierung wird nur bei Bedarf gelueftet, was den Energieverbrauch optimiert.

TEMPERATURABHAENGIGE VENTILATORSTEUERUNG

Der Maico TH16 Thermostat ueberwacht kontinuierlich die Umgebungstemperatur und schaltet Ventilatoren praezise ein oder aus, sobald vordefinierte Grenzwerte erreicht werden. Dies ermoeglicht eine automatisierte und effiziente Klimaregelung.

Der direkte Nutzen ist eine optimierte Raumluftqualitaet und eine spuerbare Energieersparnis, da die Lueftung nur dann aktiv ist, wenn sie tatsaechlich benoetigt wird. Dies fuehrt zu geringeren Betriebskosten und einem verbesserten Raumklima.

BREITER UND PRAEZISER EINSTELLBEREICH

Mit einem einstellbaren Temperaturbereich von 0 Grad Celsius bis +50 Grad Celsius und einer geringen Schaltdifferenz von ca. 1,0 bis 1,5 K bietet der TH16 Thermostat eine hohe Praezision bei der Temperaturregelung.

Diese Feinabstimmung ermoeglicht eine exakte Anpassung an unterschiedlichste Anforderungen und sorgt dafuer, dass Lueftungssysteme stets optimal auf die Umgebungsbedingungen reagieren – fuer verbesserten Komfort und Effizienz.

ROBUSTE AUFPUTZ-BAUWEISE

Das Maico TH16 ist als Aufputzgeraet konzipiert und mit einer Schutzart von IP54 ausgestattet, was es widerstandsfaehig gegen Staub und Spritzwasser macht.



TECHNISCHE SPEZIFIKATIONEN

- Modelltyp: TH16 - Thermostat zur Ventilatorsteuerung
- Artikelnummer: 0157.0748 - Eindeutige Produktkennzeichnung
- Spannungsart: Wechselstrom (AC)
- Bemessungsspannung: 230 V
- Schaltvermoegen (ohmsche Last): 16 A bei 250 V - Fuer resistive Lasten
- Schaltvermoegen (induktive Last): 4 A bei 250 V - Fuer Motorlasten, ggf. in Verbindung mit Schuetz
- Temperatur-Einstellbereich: 0 Grad Celsius bis +50 Grad Celsius - Praezise Regelung moeglich
- Schaltdifferenz: ca. 1 bis 1,5 K - Feine Abstufung der Schaltung
- Maximale Umgebungstemperatur: 50 Grad Celsius - Betriebsbereich
- Schutzart: IP54 - Staub- und Spritzwasserschutz
- Einbauart: Aufputz - Einfache Montage
- Gewicht: 0,31 kg - Netto-Gewicht

ABMESSUNGEN

- Breite: 115 mm
- Hoehe: 150 mm
- Tiefe: 68 mm

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Das Maico TH16 Thermostat ist vielseitig einsetzbar, um die Effizienz und das Klima in verschiedenen Umgebungen zu optimieren:

- Industrie- und Lagerhallen: Zur effektiven Belaueftung und Aufrechterhaltung optimaler Temperaturen, besonders in Bereichen, wo die Raumtemperatur die Leistung oder Haltbarkeit von gelagerten Guetern beeinflusst.
- Feuchtraeume und Kellerräume: Geeignet zur automatischen Steuerung von Ventilatoren, um uebermaessige Feuchtigkeit zu reduzieren und Schimmelbildung vorzubeugen, indem bei Bedarf entlueftet wird.

- Tierhaltungsanlagen und Gewaechshaeuser: Ermoeglicht die praezise Klimakontrolle, die fuer das Wohlbefinden von Tieren oder das Wachstum von Pflanzen entscheidend ist.

HERSTELLER UND QUALITAET

Maico steht seit Jahrzehnten fuer hohe Qualitaet und Zuverlaessigkeit in der Lueftungstechnik. Das TH16 Thermostat ist ein Beispiel fuer die Innovationskraft und das Engagement von Maico, Produkte zu entwickeln, die hohen Standards an Funktionalitaet und Langlebigkeit gerecht werden. Maico Produkte bieten eine sichere und effiziente Klimaregelung.

Maico Thermostat TH 16

Hersteller:Maico
Bezeichnung:Thermostat
Typ:TH 16
Montageart:Aufputz
Kontaktausführung:Wechsler (NO/NC)
Max. Spannung der Kontakte:230 V
Schutzart (IP):IP54
Explosionsgeschützt:nein
Farbe:weiß
Höhe:150 mm
Breite:115 mm
Tiefe:68 mm

Maico Thermostat TH 16: weitere Details

Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. VDE-, SEV-, Semko- und Nemko-geprüft. Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.Artikel: TH 16, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Maximalbelastung (induktive Last): 4 A, Maximalbelastung (ohmsche Last): 16 A, Schutzart: IP 54, Einbauart: Aufputz, Gewicht: 0,31 kg, Gewicht mit Verpackung: 0,35 kg, Breite: 115 mm, Höhe: 150 mm, Tiefe: 68 mm, Breite mit Verpackung: 123 mm, Höhe mit Verpackung: 158 mm, Tiefe mit Verpackung: 77 mm, Umgebungstemperatur: 50 °C, Temperatur Einstellbereich: 0 °C bis 50 °C, Schaltdifferenz: ca. 1,5 K

Geliefert wird: Maico Thermostat TH 16, Verpackungseinheit: 1 Stk., EAN: 4012799577485

TH 16 - Kurzinformation

Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur

TH 16 - Produktbeschreibung

• Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur.
• Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt).
• Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig.
• VDE-, SEV-, Semko- und Nemko-geprüft.
• Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.

Montage / Bedienung / Wartung

SchaltbilderMontageanleitungArtikelTH 16SpannungsartWechselstromBemessungsspannung230 VMaximalbelastung (induktive Last)4 AMaximalbelastung (ohmsche Last)16 ASchutzartIP 54EinbauartAufputzGewicht0,31 kgGewicht mit Verpackung0,35 kgBreite115 mmHöhe150 mmTiefe68 mmBreite mit Verpackung123 mmHöhe mit Verpackung158 mmTiefe mit Verpackung77 mmUmgebungstemperatur50 °CTemperatur Einstellbereich0 °C bis 50 °CSchaltdifferenzca. 1,5 KVerpackungseinheit1 StückSortimentCGTIN (EAN)4012799577485Artikelnummer0157.0748


Eigenschaften - Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur.- Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt).- Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig.- VDE-, SEV-, Semko- und Nemko-geprüft.- Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.- Artikel: TH 16, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Maximalbelastung (induktive Last): 4 A, Maximalbelastung (ohmsche Last): 16 A, Schutzart: IP 54, Einbauart: Aufputz, Gewicht: 0,305 kg, Gewicht mit Verpackung: 0,35 kg, Breite: 115 mm, Höhe: 150 mm, Tiefe: 68 mm, Breite mit Verpackung: 123 mm, Höhe mit Verpackung: 158 mm, Tiefe mit Verpackung: 77 mm, Umgebungstemperatur: 50°C, Temperatur Einstellbereich: 0°C bis 50°C, Schaltdifferenz: ca. 1,5 K, Ursprungsland: Deutschland, Geeignet für Boxlüfter: nein, Geeignet für Dachlüfter: ja, Geeignet für Rohrlüfter: ja, Geeignet für Wärmerückgewinnungsanlagen: nein, Geeignet für Wandaufbaulüfter: nein, Geeignet für Wandeinbaulüfter: ja, Geeignet für Wohnhauslüfter: nein, Geeignet für Zentrifugallüfter: nein, Geeignet für Zirkulationslüfter: nein. Technische Daten:

• Montageart: Aufputz
• Max. Spannung der Kontakte: 230 V
• Schutzart (IP): IP54
• Explosionsgeschützt: Nein
• Farbe: grau
• Höhe: 150 mm
• Breite: 115 mm
• Tiefe: 68 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Montageart: Aufputz
• Max. Spannung der Kontakte: 230 V
• Schutzart (IP): IP54
• Explosionsgeschützt: Nein
• Farbe: grau
• Höhe: 150 mm
• Breite: 115 mm
• Tiefe: 68 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Montageart: Aufputz
• Max. Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Montageart: Aufputz
  • Max. Spannung der Kontakte: 230 V
  • Schutzart (IP): IP54
  • Explosionsgeschützt: Nein
  • Farbe: grau
  • Höhe: 150 mm
  • Breite: 115 mm
  • Tiefe: 68 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Thermostat TH 16 Montageart Aufputz, Max. Spannung der Kontakte 230V, Schutzart (IP) IP54, Farbe grau, Höhe 150mm, Breite 115mm, Tiefe 68mm, Kulissenschalldämpfer für lüftungstechnische Anlagen. Mit Schalldämmkulissen aus abriebfesten Mineralfaserplatten, mit luftdichter Falzverbindung aus verzinktem Stahlblech ummantelt. Mit beidseitigen Flanschen zum Einbau in rechteckige Lüftungskanäle. Nicht brennbar gemäß DIN 4102. KSP.. /23 und KSP.. /27: Mit Abdeckung aus Glasseidengewebe um die Schalldämmkulissen. KSP.. /23 und KSP.. /27: Bauseits Übergangsstücke notwendig (siehe Kanalmaß A x B).Artikel: KSP 31/14, Max. Strömungsgeschwindigkeit: 20 m/s, Einbauort: Kanal, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 19 kg, Kanalmaß: 600 mm x 350 mm, Breite: 640 mm, Höhe: 390 mm, Tiefe: 600 mm, Einfügungsdämpfung bei 63 Hz: 2 dB, Einfügungsdämpfung bei 125 Hz: 4 dB, Einfügungsdämpfung bei 250 Hz: 14 dB, Einfügungsdämpfung bei 500 Hz: 13 dB, Einfügungsdämpfung bei 1 kHz: 17 dB, Einfügungsdämpfung bei 2 kHz: 14 dB, Einfügungsdämpfung bei 4 kHz: 11 dB, Einfügungsdämpfung bei 8 kHz: 8 dB, Geeignet für Boxlüfter: ja, Geeignet für Dachlüfter: nein, Geeignet für Rohrlüfter: nein, Geeignet für Wärmerückgewinnungsanlagen: nein, Geeignet für Wandaufbaulüfter: nein, Geeignet für Wandeinbaulüfter: nein, Geeignet für Wohnhauslüfter: nein, Geeignet für Zentrifugallüfter: nein,

- Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. br / - Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). br / - Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. br / - VDE-, SEV-, Semko- und Nemko-geprüft. br / - Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat. br / br / Artikel: br / TH 16 br / - Spannungsart: Wechselstrom br / - Bemessungsspannung: 230 V br / - Maximalbelastung (induktive Last): 4 A br / - Maximalbelastung (ohmsche Last): 16 A br / - Schutzart: IP 54 br / - Einbauart: Aufputz br / - Gewicht: 0,31 kg br / - Gewicht mit Verpackung: 0,35 kg br / - Breite: 115 mm br / - Höhe: 150 mm br / - Tiefe: 68 mm br / - Breite mit Verpackung: 123 mm br / - Höhe mit Verpackung: 158 mm br / - Tiefe mit Verpackung: 77 mm br / - Umgebungstemperatur: 50 °C br / - Temperatur Einstellbereich: 0 °C bis 50 °C br / - Schaltdifferenz: ca. 1,5 K

Maico Thermostat TH 16 mit Fernfühler, 16 A Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. VDE-, SEV-, Semko- und Nemko-geprüft. Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat. Artikel: TH 16 Spannungsart: Wechselstrom Bemessungsspannung: 230 V Maximalbelastung (induktive Last): 4 A Maximalbelastung (ohmsche Last): 16 A Schutzart: IP 54 Einbauart: Aufputz Gewicht: 0,3 kg Breite: 115 mm Höhe: 150 mm Tiefe: 68 mm Umgebungstemperatur: 50 G C Temperatur Einstellbereich: 0 G C bis 50 G C Schaltdifferenz: ca. 1,5 K Verpackungseinheit: 1 Stück Geeignet für Boxlüfter: nein Geeignet für Dachlüfter: ja Geeignet für Rohrlüfter: ja Geeignet für Wärmerückgewinnungsanlagen: nein Geeignet für Wandaufbaulüfter: nein Geeignet für Wandeinbaulüfter: ja Geeignet für Wohnhauslüfter: nein Geeignet für Zentrifugallüfter: nein Geeignet für Zirkulationslüfter: nein

Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur, Betrieb der Ventilatoren wahlweise bei steigender oder fallender Lufttemperatur möglich, in Kombination mit Drehstrom-Ventilatoren ist ein Universalschütz notwendig, VDE-, SEV-, Semko- und Nemko-geprüft

Merkmale: Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. VDE-, SEV-, Semko- und Nemko-geprüft. Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat. Artikel : TH 16Spannungsart : Wechselstrom Bemessungsspannung : 230 V Maximalbelastung (induktive Last) : 4 AMaximalbelastung (ohmsche Last) : 16 ASchutzart (IP) : 54Einbauart : Aufputz Gewicht : 0,3 kg Breite x Höhe x Tiefe : 115 mm / 150 mm / 68 mmUmgebungstemperatur : 50° CTemperatur Einstellbereich : 0° C / 50° CSchaltdifferenz : ca 1,5 K
