UMH-10 USB MIDI HOST Box Full-Speed ​​Fünf-Pin-Schnittstelle 16 Kanäle

1. Produkteinführung

Die USB-MIDI-HOST-Box (im Folgenden als Produkt bezeichnet) kann zum Verbinden von MIDI-Geräten mit einer 5-poligen MIDI-Schnittstelle und MIDI-Geräten mit einer USB-Schnittstelle verwendet werden. Dieses Produkt verfügt über eine Standard-MIDI-Eingangsschnittstelle, eine MIDI-Ausgangsschnittstelle und eine standardmäßige USB-MIDI-HOST-Schnittstelle mit voller Geschwindigkeit. Mit 16 Standard-MIDI-Kanälen kann es alle Standard-MIDI-Befehle kommunizieren.

2. Produktparameter

Modell: UMH-10

Größe (L x B x H): 115 x 53 x 33 mm

Gewicht: 150 g

USB-Schnittstelle: Standard-USB-MIDI-HOST-Schnittstelle mit voller Geschwindigkeit

MIDI-Schnittstelle: Hochleistungs-FTP-Verarbeitung mit einem Eingang und einem Ausgang, 16-Kanal-MIDI-Schnittstelle

Stromeingangsschnittstelle: Stromversorgung über USB-B-Schnittstelle, 5 VDC

Kontrollleuchte: Produktstromanzeige, USB-Funktionsanzeige, MIDI-Ausgangs-/Ausgangsanzeige

MIDI-Kompatibilität: Kompatibel mit allen Geräten mit MIDI-Standardschnittstelle

USB-Kompatibilität: Kompatibel mit allen MIDI-Geräten mit USB TO HOST

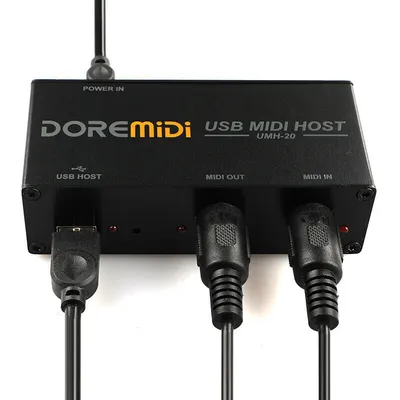

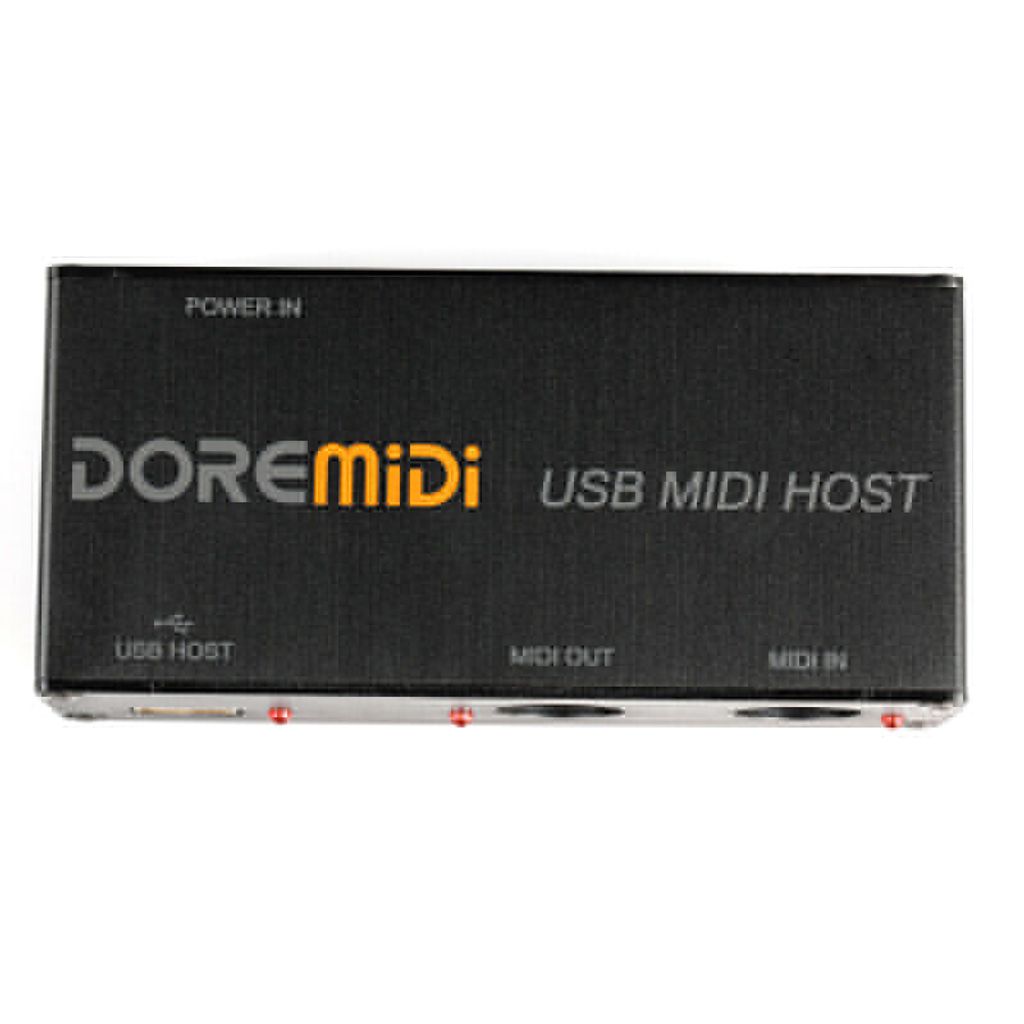

3. Produktschnittstelle

❶ POWER IN: Produktstromversorgungsschnittstelle, verwenden Sie den USB-B-Stecker, um das Produkt mit Strom zu versorgen,

Versorgungsspannung 5 V

❷ USB HOST: USB-Hostschnittstelle, verbinden Sie das MIDI-Gerät mit USB TO HOST über den USB-A-Stecker

❸ MIDI OUT: MIDI-Ausgang Schnittstelle, über ein standardmäßiges fünfpoliges MIDI-Kabel mit der Eingangsschnittstelle des MIDI-Geräts verbunden

❹ MIDI IN: MIDI-Eingangsschnittstelle, über ein standardmäßiges fünfpoliges MIDI-Kabel mit der Ausgangsschnittstelle des MIDI-Geräts verbunden

Kontrollleuchte: Betriebskontrollleuchte mit entsprechender Schnittstelle
