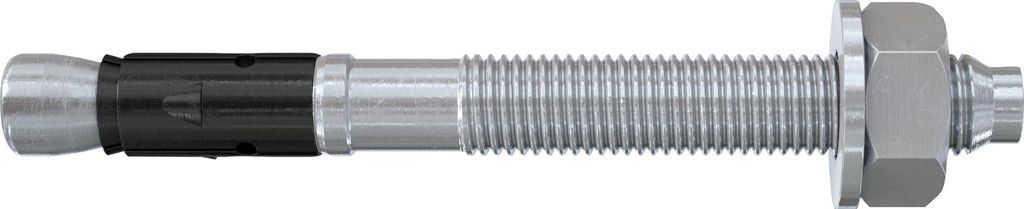

Fischer FAZ II Plus 12/10 Bolzenanker 110 mm 12 mm 564586 20 St

Eigenschaften:

• Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
• Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
• Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
• Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24.
• Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts.
• Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
• Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
• Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.
• Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.

Anwendungsgebiete:

• Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
• Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • ETA-Zulassung: Ja
  • Bohrernenndurchmesser: 12 mm
  • Ankerlänge: 110 mm
  • Gewinde: M12
  • Gewindemaß (metrisch): 12 mm
  • Schlüsselweite: 19 mm
  • U-Scheibe (Außendurchmesser x Dicke): 18 x 2 mm
  • Min. Bohrlochtiefe bei Durchsteckmontage: 100 mm
  • Verankerungstiefe (standard): 70 mm
  • Max. Dicke des Anbauteils: 10 mm
  • Max. Nutzlänge hef,stand./hef,min.: 10 / 30 mm
  • Max.
  • Max. Anbauteildicke (standard): 10 mm
  • Installationsdrehmoment: 60 N·m
  • Material: galvanisch verzinkter Stahl
  • Seismic-Zulassung: C1 / C2
  • Vorsteckmontage: Ja
  • Durchsteckmontage: Ja
  • Abstandsmontage: Nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Produktbeschreibung:

• Fischer Edelstahl Ankerbolzen PLUS 24/60 A4
• zugzonentaugliche Anker mit Europäischer Technischer Zulassung
• Aus A4 Edelstahl
• Zur Befestigung von: Balken, Geländer, Kabeltrassen, Konsolen, Treppen, Maschinen oder Stahl- und Holzkonstruktionen
• Feuerwiderstandsklasse F120
• Einsetzbar in extrem dünnen Betonplatten, ab 8 cm Dicke
• Kleinste Rand- und Achsabstände für mehr Einsatzmöglichkeiten
• Geringe Einschlagenergie, geringer Anzugsweg und damit äußerst montagefreundlich
• Geeignet auch in Beton B15

Geeignet für Materialien:

Mauerziegel, Beton

Material:

Verzinkter Stahl

Verbindender thread type:

M12

Durchmesser:

1,2 cm

Länge (mm):

110 mm

Bohrlochdurchmesser:

1,2 cm

Mindestbohrlochtiefe:

10 cm

Sattelbreite:

1,9 cm

Menge pro Packung:

20 Stück(e)

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Bolzenanker FAZ II Plus 12/10

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Fischer FAZ II Plus 12/10 Bolzenanker 110 mm 12 mm 564586 20 St. (564586)
