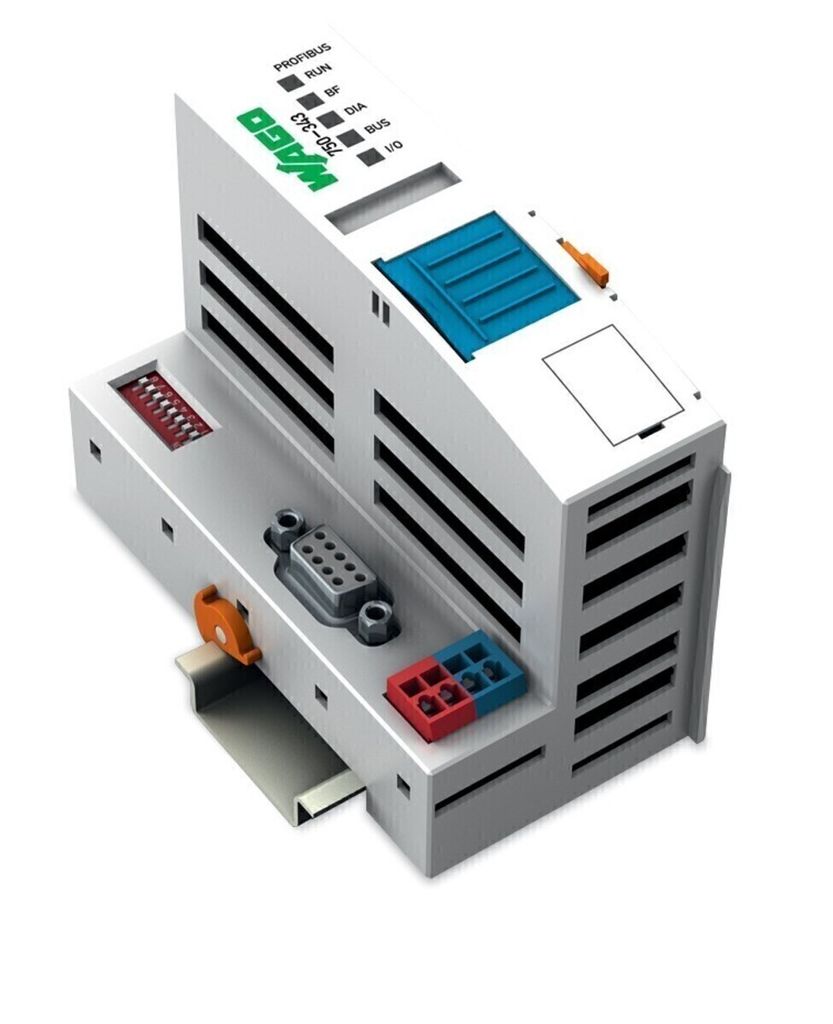

WAGO GmbH & Co. KG Feldbuskoppler 750-343
Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Feldbuskoppler Profibus DP ECO
Typ:750-343
Mit integrierter Stromversorgung:ja
Eingangsspannung bei DC:24 V
Art der Eingangsspannung:DC
Max. Eingangsstrom bei DC:0,26 A
Anzahl der HW-Schnittstellen seriell RS-485:1
Mit optischer Schnittstelle:nein
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:ja
Unterstützt Protokoll für CAN:nein
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:nein
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:nein
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard GSM:nein
Funkstandard UMTS:nein
IO-Link Master:nein
Systemkomponente:ja
Schutzart (IP):IP20
Anzahl der Steckplätze:1
Mit steckbaren Baugruppen, digitale E/A:ja
Mit steckbaren Baugruppen, analoge E/A:ja
Mit steckbaren Baugruppen, Kommunikationsmodule:ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module:ja
Mit steckbaren Baugruppen, Zentralmodule:ja
Mit steckbaren Baugruppen, sonstige:ja
Ausführung des elektrischen Anschlusses:Federzuganschluss
Mit Potentialtrennung:ja
Feldbusanschluss über seperaten Buskoppler möglich:nein
Mit Buskoppler für modularen Stationsaufbau:ja
Tragschienenmontage möglich:ja
Wand-/Direktmontage möglich:nein
Fronteinbau möglich:nein
Rack-Montage möglich:nein
Geeignet für Sicherheitsfunktionen:nein
Zugehöriges Betriebsmittel (Ex ia):nein
Zugehöriges Betriebsmittel (Ex ib):nein
Explosionsschutz-Kategorie für Gas:ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub:ATEX Staub-Ex-Schutz, Kat. 3D
Breite:50 mm
Höhe:96,79999999 mm
Tiefe:71,9 mm
WAGO GmbH & Co. KG Feldbuskoppler 750-343: weitere Details
Feldbuskoppler PROFIBUS DP 12 MBd ECO
Geliefert wird: WAGO GmbH & Co. KG Feldbuskoppler Profibus DP ECO 750-343, Verpackungseinheit: 1 Stk., EAN: 4045454422554
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Feldbuskoppler Profibus DP ECO 750-343 Mit integrierter Stromversorgung, Eingangsspannung bei DC 24... 24V, Art der Eingangsspannung DC, Max. Eingangsstrom bei DC 0,26A, Anzahl der HW-Schnittstellen Industrial Ethernet 0, Anzahl der Schnittstellen PROFINET 0, Anzahl der HW-Schnittstellen seriell RS-232 0, Anzahl der HW-Schnittstellen seriell RS-422 0, Anzahl der HW-Schnittstellen seriell RS-485 1, Anzahl der HW-Schnittstellen seriell TTY 0, Anzahl der HW-Schnittstellen USB 0, Anzahl der HW-Schnittstellen parallel 0, Anzahl der HW-Schnittstellen Wireless 0, Anzahl der HW-Schnittstellen sonstige 0, Unterstützt Protokoll für PROFIBUS, Systemkomponente, Schutzart (IP) IP20, Anzahl der Steckplätze 1, Mit steckbaren Baugruppen, digitale E/A, Mit steckbaren Baugruppen, analoge E/A, Mit steckbaren Baugruppen, Kommunikationsmodule, Mit steckbaren Baugruppen, Funktions- u. Technologie-Module, Mit steckbaren Baugruppen, Zentralmodule, Mit steckbaren Baugruppen, sonstige, Ausführung des elektrischen Anschlusses Federzuganschluss, Mit Potenzialtrennung, Mit Buskoppler für modularen Stationsaufbau, Tragschienenmontage möglich, Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 3G, Explosionsschutz-Kategorie für Staub ATEX Staub-Ex-Schutz, Kat. 3D, Breite 50mm, Höhe 65mm, Tiefe 97mm, Die ECO-Feldbuskoppler sind für Anwendungen mit einer geringen Datenbreite im
Feldbuskoppler PROFIBUS DP; 12 MBd; ECO br br p Der ECO-Feldbuskoppler ist für Anwendungen mit einer geringen Datenbreite im Prozessabbild konzipiert. Dies sind vorwiegend Anwendungen mit digitalen Prozessdaten oder Anwendungen, bei denen nur wenige analoge Prozessdaten genutzt werden. /p p Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen. /p p Der PROFIBUS-Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. I/O-Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden. /p p Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerungsapplikation vorzunehmen. /p p Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen. /p
WAGO 750-343 - 12 MBaud - digitale und analoge Signale lichtgrau.
