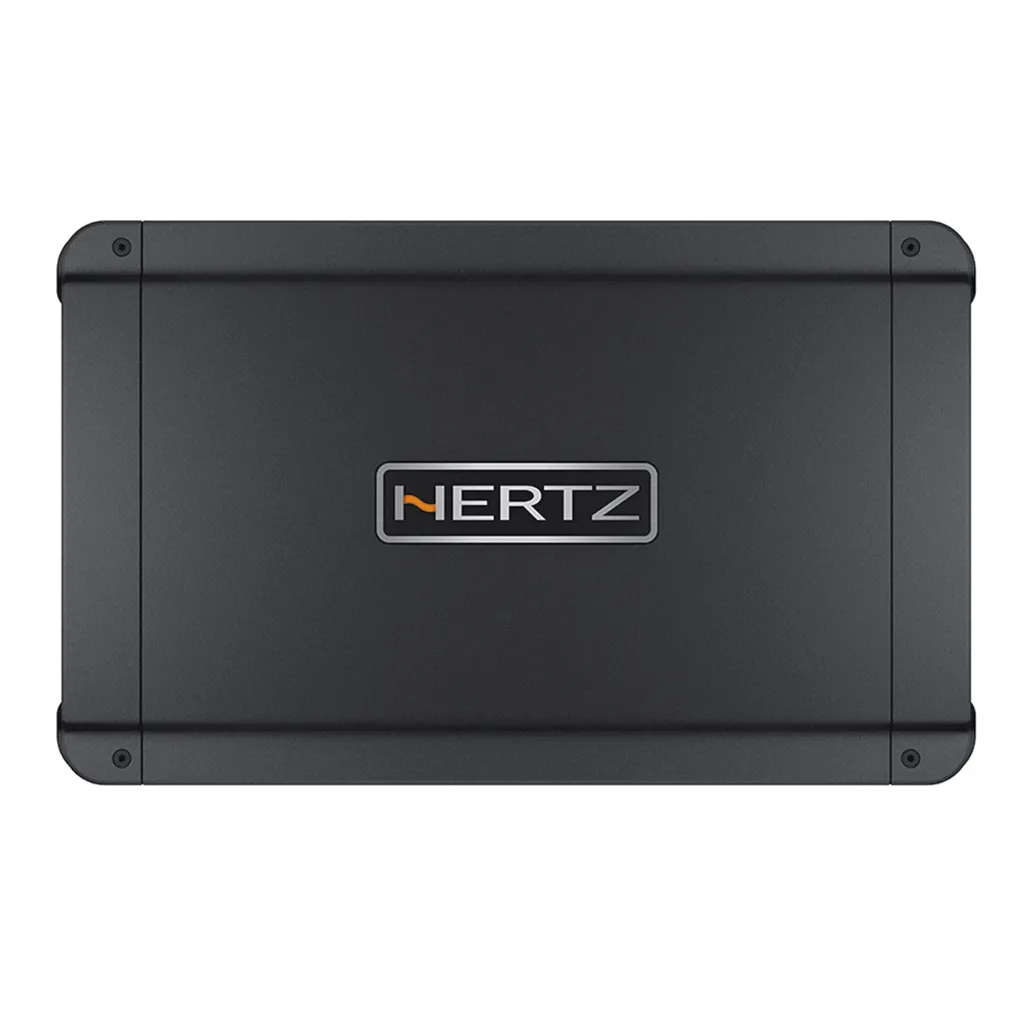

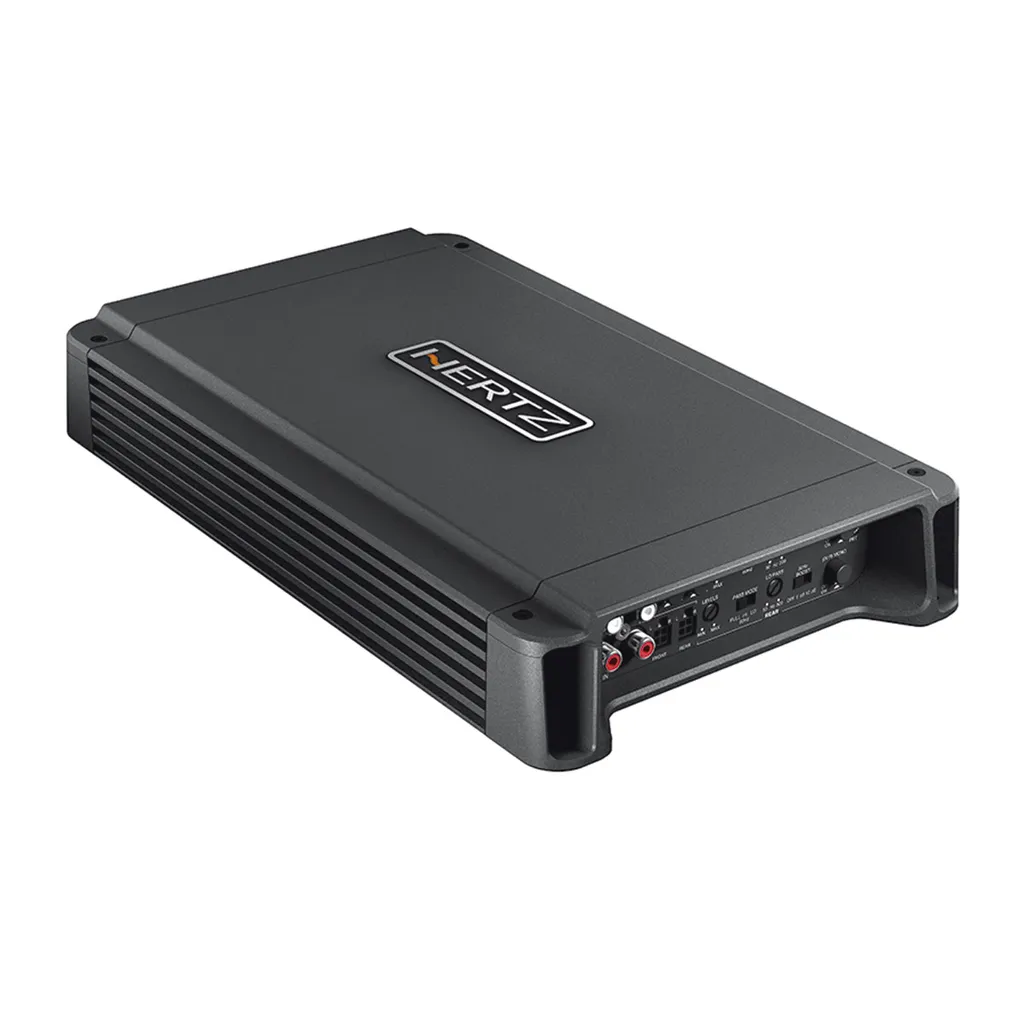

Hertz HCP 4DK - 4-Kanal Endstufe

Hertz HCP 4DK - 4-Kanal Endstufe



Dank des CLASS D Layouts der neuesten Generation erreicht die neue HCP 4DK die beeindruckende Leistung von 120 W x 4 @ 4 ?. Dabei bleiben die kompakten Abmessungen und alle einzigartigen Merkmale, die die Hertz Compact Power zur besten ihrer Klasse gemacht haben, erhalten.



General Specs

Channels	4 - 3 - 2
POWER SUPPLY
Power supply voltage / fuse:	11 ÷ 15 VDC / 2 x 35 A
Idling current (power ON/OFF)	1.6 A / 0.05 mA
Consumption @ 2 ?, 14.4 VDC (Max Musical Power):	40 A
Remote In:	4 ÷ 16 VDC - 1 mA
ART:	Automatic Remote Turn-On/Off with Speaker-In
AMPLIFIER STAGE
Distorsion - THD (100 Hz @ 4 ?):	0.03%
Bandwidth:	10 ÷ 35k Hz
S/N Ratio (A weighted @ 1 V):	105 dB
Damping factor (100 Hz @ 4 ?):	200
Pre-In sensitivity:	0.2 ÷ 5 VRMS
Speaker-In sensitivity:	0.8 ÷ 20 VRMS
Load impedance (MIN)
@ 4 Ch:	2 ?
@ 3 Ch:	2 ? + 2 ? + 4 ?
@ 2 Ch:	4 ?
Adjustable Crossovers	yes



Output Power

Output Power (RMS) @ 14.4 VDC, THD 1%
4 Ch:	120 W x 4 (4 ?)
4 Ch:	220 W x 4 (2 ?)
3 Ch:	120 W x 2 (4 ?) + 440 W x 1 (4 ?)
3 Ch:	220 W x 2 (4 ?) + 440 W x 1 (4 ?)
2 Ch:	440 W x 2 (4 ?)
Output Power (RMS) @ 14.4 VDC, THD 10%:
4 Ch:	150 W x 4 (4 ?)
4 Ch:	250 W x 4 (2 ?)
3 Ch:	150 W x 2 (4 ?) + 520 W x 1 (4 ?)
3 Ch:	250 W x 2 (2 ?) + 520 W x 1 (4 ?)
2 Ch:	520 W x 2 (4 ?)
CEA 2006-A Ratings:
RMS Power (4 ?, ?1 %THD + N, 14.4 V):	110 W x 4 Ch
S/N Ratio (ref. 1 W output):	85 dBA
Total Power RMS	2000 W



INPUTS / FILTERS

INPUTS :	PRE IN / SPEAKER IN
Pre out FULL range (FRONT)	Yes
FRONT Ch. filters FULL	Yes
Hi-Pass:	50 ÷ 3.2k Hz @ 12 dB/Oct
Lo-Pass:	50 ÷ 3.2k Hz @ 12 dB/Oct.
REAR Ch. filters FULL:	Yes
Hi-Pass:	50 ÷ 3.2k Hz @ 12 dB/Oct
Lo-Pass:	50 ÷ 3.2k Hz @ 12 dB/Oct.
FRONT Ch. MONO (on/off):	Yes
REAR Ch. MONO (on/off):	Yes
BOOST 50 Hz (adjust):	(0 ÷ 12) dB



Physical Specs

Max size (mm / in.):	315 x 190 x 50 / 12.40 x 7.48 x 1.97
Weight (kg / lb.):	2,73 / 6.01

• RMS-Ausgangsleistung bei 14.4 VDC, THD 1%
  • 4x 120W (4Ω)
    • 4x 220W (2Ω)
    • 2x 120W (4Ω) + 1x 440W
    • 2x 220W (2Ω) + 1x 440W
    • 2x 440W gebrückt (4Ω)
  • 2 Ohm stabile Class D Ausgangsstufe der neuesten Generation – starke Leistung mit einem ausgezeichneten S / N-Verhältnis
  • Kompaktes Design mit extrudiertem Aluminium-Kühlkörper für effektive Wärmeübertragung
  • Lo-Pass und Hi-Pass 12 dB-einstellbare Filter (50 Hz bis 3200 Hz)
  • ART (Automatisches Einschalten / Ausschalten) schaltet Verstärker mit OEM-Radio automatisch ein/aus (aktivierbar / deaktivierbar über Lautsprecher-Eingänge)
  • Abmessungen: 315 x 190 x 50 mm

Hertz HCP 4DK 4-Kanal Class D Verstärker 2000W - Compact Power

Der neue HCP 4DK ist mit einer stabilen D-Class 2Ω-Endstufe der neuesten Generation ausgestattet, die eine beeindruckende Maximalleistung von 2000 W mit einem ausgezeichneten S/N-Verhältnis von 105 dB erreicht. Er ist extrem vielseitig, komplett in seinen Funktionen, mit Speaker-In- und Cinch-In-Eingängen ausgestattet, um mit allen Head-Units zu arbeiten, und kann auch in Mono (wählbarer Modus), für ein Dreikanal-System mit Sub und Front oder ein leistungsstarkes Zweikanal-System arbeiten. Alle Hertz Compact Power Verstärker sind mit hochwertigen Komponenten bestückt und verfügen über ein komplettes und umgehbares Frequenzweichen-System. Das Ableitungssystem ist so optimiert, dass die Wärme auf den Kühlkörper übertragen und dann über die Seiten des Verstärkers abgeleitet wird.

Digital 4-Kanal Endstufe | Hertz HCP4DK |

Digitale 4-Kanal Endstufe im Class D Layout. Mit 4x 120 Watt RMS an 4 Ohm.



Hertz HCP4DK Technische Details:

• 4x 120 Watt RMS 4Ohm

• 4x 220 Watt RMS 2Ohm

• 2x 120 Watt + 1x 440 Watt RMS 4Ohm

• 2x 220 Watt + 1x 440 Watt RMS 2Ohm

• 2x 440 Watt RMS 4 Ohm

• Automatik Remote

• High Low Eingänge

• Cinch Eingänge

• Maße: 315 x 190 x 50mm

Erfahre mehr über den COMPACT-POWER HCP 4DK, einen leistungsstarken 4-Kanal Verstärker von Hertz. Dieses Gerät zeichnet sich durch sein CLASS D Layout der neuesten Generation aus und bietet beeindruckende 120 W x 4 @ 4 Ω Leistung, während es seine kompakten Abmessungen und einzigartigen Merkmale beibehält, die es zur besten Wahl in seiner Klasse machen. Mit mehreren Kanälen, einer Rauschunterdrückungsfunktion und einer einstellbaren Frequenzweiche, hebt sich der COMPACT-POWER HCP 4DK deutlich von seinen Wettbewerbern ab. Entdecke die Vorteile dieses Geräts im Folgenden. Hauptmerkmale * Kanäle 4 - 3 - 2 * STROMVERSORGUNG * Versorgungsspannung / Sicherung: 11 - 15 VDC / 2 x 35 A * Leerlaufstrom (Ein-/Aus) 1,6 A / 0,05 mA * Verbrauch @ 2 Ω, 14,4 VDC (Maximale musikalische Leistung): 40 A * Remote-Eingang: 4 - 16 VDC - 1 mA * KUNST: Automatisches Ein-/Ausschalten aus der Ferne mit Speaker-In * VERSTÄRKER-STUFE * Verzerrung - Klirrfaktor (100 Hz @ 4 Ω): 0.03% * Bandbreite: 10 - 35k Hz * Signal-Rausch-Verhältnis (A gewichtet @ 1 V): 105 dB * Dämpfungsfaktor (100 Hz @ 4 Ω): 200 * Pre-In-Empfindlichkeit: 0,2 - 5 VRMS * Empfindlichkeit des Lautsprechereingangs: 0,8 - 20 VRMS * Lastimpedanz (MIN) * @ 4 Kanäle: 2 Ohm * @ 3 Kanäle: 2 Ohm + 2 Ohm + 4 Ohm * @ 2 Kanäle: 4 Ohm * Maximale Größe (mm): 315 x 190 x 50 * Gewicht (kg): 2,73 * Einstellbare Frequenzweichen ja Ausgangsleistung * Ausgangsleistung (RMS) @ 14,4 VDC, Klirrfaktor 1% * 4 Kanäle: 120W x 4 (4 Ω) * 4 Kanäle: 220W x 4 (2 Ω) * 3 Kanäle: 120 W x 2 (4 Ohm) + 440 W x 1 (4 Ohm) * 3 Kanäle: 220 W x 2 (4 Ohm) + 440 W x 1 (4 Ohm) * 2 Kanäle: 440W x 2 (4 Ω) * Ausgangsleistung (RMS) @ 14,4 VDC, Klirrfaktor 10%: * 4 Kanäle: 150W x 4 (4 Ω) * 4 Kanäle: 250W x 4 (2 Ω) * 3 Kanäle: 150 W x 2 (4 Ohm) + 520 W x 1 (4 Ohm) * 3 Kanäle: 250 W x 2 (2 Ohm) + 520 W x 1 (4 Ohm) * 2 Kanäle: 520W x 2 (4 Ω) * CEA 2006-A Bewertungen: * RMS-Leistung (4 Ω, ≤1 % THD + N, 14,4 V): 110 W x 4 Kanäle * Signal-Rausch-Verhältnis (ref. 1 W Leistung): 85 dBA * Gesamtleistung RMS 2000 Watt Eingangs / Filter * EINGÄNGE: PRE IN / SPEAKER IN * Pre out FULL range (VORNE) Ja * FRONT Ch. Filter VOLL Ja * Hi-Pass: 50 - 3.2k Hz @ 12 dB/Okt * Lo-Pass: 50 - 3.2k Hz @ 12 dB/Okt. * HINTERE Kanalfilter VOLL: Ja * Hi-Pass: 50 - 3.2k Hz @ 12 dB/Okt * Lo-Pass: 50 - 3.2k Hz @ 12 dB/Okt. * VORDERE Ch. MONO (ein/aus): Ja * HINTERE Ch. MONO (ein/aus): Ja * BOOST 50 Hz (einstellbar): (0 - 12) dB Physikalische Spezifikationen * A 315 * B 291 * C 190 * D 166 * E 50
