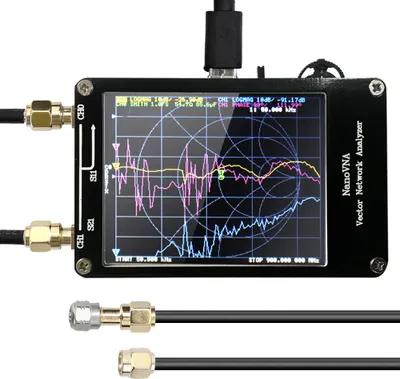

Tragbarer Handheld Vektor-Analyzer 50KHz-900MHz Kurzwellen MF HF VHF Antennenanalyse stationäre Wellenverhältnisse

Dies ist ein DIY-Produkt mit Vektornetzwerk-Messfunktion. Es verfügt über einen 2,8-Zoll-Touchscreen, TX/RX-Messung, kann die vollständigen S11- und S21-Parameter bestimmen, wenn Sie S12 und S22 benötigen, müssen Sie die Verkabelung des Transceiver-Ports manuell ersetzen.

Merkmale:

• Die PC-Steuerungssoftware kann Touchstone-Dateien (SNP) exportieren, die für verschiedene Radiodesign- und Simulationssoftware verwendet werden können.

• Der verbesserte Frequenzalgorithmus kann die ungerade harmonische Erweiterung von si5351 nutzen, um die Messfrequenz bis zu 900 MHz zu unterstützen.

• Die Frequenzbereiche von 50.000 bis 300 MHz des Direktausgangs des si5351 bieten eine Dynamik von mehr als 70 dB.

• Das erweiterte 300M-600MHz-Band bietet eine Dynamik von mehr als 50 dB, und das 600M-900M-Band bietet eine Dynamik von mehr als 40 dB.

• Klein und tragbar, einfach zu bedienen, zielt dieses Projekt darauf ab, ein Radiofrequenz-Gadget, aber auch ein nützliches Instrument für Enthusiasten bereitzustellen.

Spezifikationen:

Material: Leiterplatte

Farbe: Schwarz

Funkfrequenzausgang: -13 dBm (maximal -9 dBm)

Frequenzgenauigkeit: <0,5 ppm

Messbereiche: 70 dB (50 kHz–300 MHz), (50 dB (300 MHz–600 MHz), 40 dB (600 MHz–900 MHz) ermöglichen erweiterte Firmware)

Port-SWR: <1,1

Display: 2,8 Zoll TFT (320*240)

USB-Schnittstelle: USB Typ-C

Kommunikationsmodus: CDC (seriell)

Stromversorgung: USB 5 V 120 mA, maximaler Ladestrom 0,8 A

Batterie: 1 * Lithiumbatterie, 600 mAh (im Lieferumfang enthalten)

Anzahl der Kalibrierpunkte: 101 (fest)

Anzahl der Scanpunkte: 101 (fest)

Anzeigeverfolgung: 4, Markierung: 4, Einstellungsspeicherung: 5

Leiterplattengröße: 85,5 54 11 mm / 3,4 2,1 0,4 Zoll (ohne Anschlüsse und Schalter)

Verpackungsgröße: 120 78 40 mm / 4,7 3,1 1,6 Zoll

Paketgewicht: 160 g

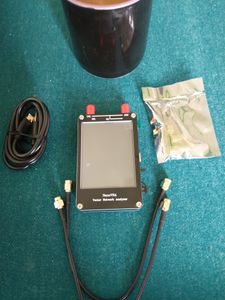

Paketliste:

1 * Gastgeber

1 * USB-Typ-C-Datenkabel

2 * 30 mm SMA-Stecker auf Stecker-Kabel

1 * SMA-Buchse auf Buchse
